2020年01月03日 | PIC单片机和AVR单片机与51单片机的优缺点分析

1、51系列单片机的优缺点分析

51系列是应用最广泛的单片机，由于产品硬件结构合理，指令系统规范，加之生产历史“悠久”，有先入为主的优势。世界有许多著名的芯片公司都购买了51芯片的核心专利技术，并在其基础上进行性能上的扩充，使得芯片得到进一步的完善，形成了一个庞大的体系，直到现在仍在不断翻新，把单片机世界炒得沸沸扬扬。

51系列优点之一是它从内部的硬件到软件有一套完整的按位操作系统，称作位处理器，或布尔处理器。它的处理对象不是字或字节而是位。它不光能对片内某些特殊功能寄存器的某位进行处理，如传送、置位、清零、测试等，还能进行位的逻辑运算，其功能十分完备，使用起来得心应手。虽然其他种类的单片机也具有位处理功能，但能进行位逻辑运算的实属少见。51系列在片内RAM区间还特别开辟了一个双重功能的地址区间，十六个字节，单元地址20H～2FH，它既可作字节处理，也可作位处理（作位处理时，合128个位，相应位地址为OOH～7FH），使用极为灵活。这一功能无疑给使用者提供了极大的方便，因为一个较复杂的程序在运行过程中会遇到很多分支，因而需建立很多标志位，在运行过程中，需要对有关的标志位进行置位、清零或检测，以确定程序的运行方向。而实施这一处理（包括前面所有的位功能），只需用一条位操作指令即可。

51系列的另一个优点是乘法和除法指令，这给编程也带来了便利。八位除以八位的除法指令，商为八位，精度嫌不够，用得不多。而八位乘八位的乘法指令，其积为十六位，精度还是能满足要求的，用的较多。作乘法时，只需一条指令即可。很多的八位单片机都不具备乘法功能，作乘法时还得编上一段子程序调用，十分不便。

51系列的I/O脚的设置和使用非常简单，但高电平时无输出能力，可谓有利有弊。故其他系列的单片机（如PIC系列、AVR系列等）对I/O口进行了改进，增加了方向寄存器以确定输入或输出，但使用也变得复杂。

同时，原51系列也有许多值得改进之处，如运行速度过慢等。当晶振频率为12MHz时，机器周期达1μs，显然适应不了现代高速运行的需要。华邦公司（Winbond）生产的产品型号为W77系列和W78系列，W78系列与AT89C系列完全兼容。W77系列为增强型，对原有的8051的时序作了改进，每个机器周期从12个时钟周期改为4个周期，使速度提高了三倍，同时，晶振频率最高可达40MHz。W77系列还增加了看门狗WatchDog、两组uART、两组DVTR数据指针、ISP等多种功能。

2、PIC单片机的优缺点分析

PIC单片机CPU采用RISC结构，分别有33、35、58条指令（视单片机的级别而定），属精简指令集。而51系列有111条指令，AVR单片机有118条指令，都比前者复杂。采用Haryard双总线结构，运行速度快（指令周期约160～200nS），它能使程序存储器的访问和数据存储器的访问并行处理，这种指令流水线结构，在一个周期内完成两部分工作，一是执行指令，二是从程序存储器取出下一条指令，这样总的看来每条指令只需一个周期（个别除外），这也是高效率运行的原因之一。此外，它还具有低工作电压、低功耗、驱动能力强等特点。

PIC系列单片机的I/O口是双向的，其输出电路为CMOS互补推挽输出电路。I/O脚增加了用于设置输入或输出状态的方向寄存器，从而解决了51系列I/O脚为高电平时同为输入和输出的状态。当置位1时为输入状态，且不管该脚呈高电平或低电平，对外均呈高阻状态;置位0时为输出状态，不管该脚为何种电平，均呈低阻状态，有相当的驱动能力，低电平吸人电流达25mA，高电平输出电流可达20mA。相对于51系列而言，这是一个很大的优点，它可以直接驱动数码管显示且外电路简单。它的A/D为10位，能满足精度要求。具有在线调试及编程功能。

该系列单片机的专用寄存器）并不像51系列那样都集中在一个固定的地址区间内（80～FFH），而是分散在四个地址区间内，即存储体0（Bank0：00-7FH）、存储体1（Bankl：80-FFH）、存储体2（Bank2：100-17FH）、存储体3（Bank3：180-1FFH）。只有5个专用寄存器PCL、STATUS、FSR、PCLATH、INTCON在4个存储体内同时出现。在编程过程中，少不了要与专用寄存器打交道，得反复地选择对应的存储体，也即对状态寄存器STATUS的第6位（RPl）和第5位（RPO）置位或清零。这多少给编程带来了一些麻烦。对于上述的单片机，它的位指令操作通常限制在存储体0区间（00～7FH）。数据的传送和逻辑运算基本上都得通过工作寄存器w（相当于5l系列的累加器A）来进行，而51系列的还可以通过寄存器相互之间直接传送（如：MOV30H，20H;将寄存器20H的内容直接传送至寄存器30H中），因而PIC单片机的瓶颈现象比51系列还要严重，这在编程中很有感受。

综合来说PIC单片机应该说有三个主要特点：

（1）总线结构：MCS-51单片机的总线结构是冯-诺依曼型，计算机在同一个存储空间取指令和数据，两者不能同时进行;而PIC单片机的总线结构是哈佛结构，指令和数据空间是完全分开的，一个用于指令，一个用于数据，由于可以对程序和数据同时进行访问，所以提高了数据吞吐率。正因为在PIC单片机中采用了哈佛双总线结构，所以与常见的微控制器不同的一点是：程序和数据总线可以采用不同的宽度。数据总线都是8位的，但指令总线位数分别位12、14、16位。

（2）流水线结构：MCS-51单片机的取指和执行采用单指令流水线结构，即取一条指令，执行完后再取下一条指令;而PIC的取指和执行采用双指令流水线结构，当一条指令被执行时，允许下一条指令同时被取出，这样就实现了单周期指令。

（3）寄存器组：PIC单片机的所有寄存器，包括I/O口，定时器和程序计数器等都采用RAM结构形式，而且都只需要一个指令周期就可以完成访问和操作;而MCS-51单片机需要两个或两个以上的周期才能改变寄存器的内容。

3、AVR单片优缺点分析

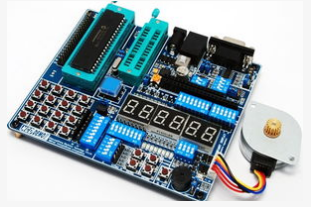

详解pic单片机和AVR、51系列单片机

AVR单片机其显著的特点为高性能、高速度、低功耗。它取消机器周期，以时钟周期为指令周期，实行流水作业。AVR单片机指令以字为单位，且大部分指令都为单周期指令。而单周期既可执行本指令功能，同时完成下一条指令的读取。通用寄存器一共32个（RO-R31），前16个寄存器（R0～R15）都不能直接与立即数打交道，因而通用性有所下降。而在5l系列中，它所有的通用寄存器（地址00-7FH）均可以直接与立即数打交道，显然要优于前者。

AVR系列没有类似累加器A的结构，它主要是通过R16～R31寄存器来实现A的功能。在AVR中，没有像5l系列的数据指针DPTR，而是由X（由R26、R27组成）、Y（由R28、.R29组成）、z（由R30、R31组成）三个16位的寄存器来完成数据指针的功能（相当于有三组DPTR），而且还能作后增量或先减量等的运行。

在51系列中，所有的逻辑运算都必须在A中进行;而AVR却可以在任两个寄存器之间进行，省去了在A中的来回折腾，这些都比51系列强。

AVR的专用寄存器集中在$00～$3F地址区间，无需像PIC那样得先进行选存储体的过程，使用起来比PIC方便。AVR的片内RAM的地址区间为$0060～$00DF（AT90S23131）和$0060～$025F（AT90S85l5、AT90S8535），它们占用的是数据空间的地址，这些片内RAM仅仅是用来存储数据的，通常不具备通用寄存器的功能。当程序复杂时，通用寄存器R0一R31就显得不够用;而51系列的通用寄存器多达128个（为AVR的4倍），编程时就不会有这种感觉。

AVR的I/O脚类似PIC，它也有用来控制输入或输出的方向寄存器，在输出状态下，高电平输出的电流在10mA左右，低电平吸入电流20mA。虽不如PIC，但比51系列强。

综合来看，AVR与51、PIC单片机相比具有一系列的优点，用通俗的说法主要体现在这几个方面：

（1）、在相同的系统时钟下AVR运行速度最快;

（2）、所有AVR单片机的FLASH、EEPROM蓄存器都可以反复烧写、支持在ISP在线编程（烧写），入门费用非常少;

（3）、片内集成多种频率的RC振荡器、上电自动复位、看门狗、启动延时等功能，使得电路设计变得非常简单;

（4）、每个IO口作输出时都可以输出很强的高、低电平，作输入时IO口可以是高阻抗或者带上拉电阻;

（5）、片内具有丰富实用的资源，如AD模数器、DA数模器，丰富的中断源、SPI、USART、TWI通信口、PWM等等;

（6）、片内采用了先进的数据加密技术，大大的提高了破解的难度;

（7）、片内FLASH空间大、品种多，引脚少的有8脚，多的有64脚等各种封装

（8）、部分芯片的引脚兼容51系列，代换容易，如ATtiny2313兼容AT89C2051，ATmega8515/162兼容AT89S51等

四、单片机的选择。

各种单片机都有各自的优缺点，应根据需要选择。选择单片机原则如下：

1. 单片机的基本参数例如速度，程序存储器容量，I/O引脚数量

2. 单片机的增强功能，例如看门狗，双指针，双串口，RTC（实时时钟），EEPROM，扩展RAM，CAN接口，I2C接口，SPI接口，USB接口。

3. Flash和OTP（一次性可编程）相比较，最好是Flash。

4. 封装DIP（双列直插），PLCC（PLCC有对应插座）还是贴片。DIP封装在做实验时可能方便一点。

5. 工作温度范围，工业级还是商业机。如果设计户外产品，必须选用工业级。

6. 功耗，比如设计并口加密狗，信号线取电只能提供几个mA，用PIC就是因为低功耗，后来出了MSP430也不错。

7. 工作电压范围。例如设计电视机遥控器，2节干电池供电，至少应该能在1.8-3.6V电压范围内工作。

8. 供货渠道畅通。能申请样片，小批量购买有现货。最好像标准51，中发里随便找个柜台就能买到（我在北京）

9. 价格低。

10. 有服务商，像周立功公司推Philips，双龙公司推AVR，都提供了很多有用的技术支持，起码烧写器有地方买。

11. 烧录器价格低，如果是ICP（把单片机放在烧录器上编程）能否利用现有的烧录器，如果是表贴封装，买一个转接座也很贵，至少得一二百元。能否ISP（在系统编程，即把芯片先焊到板子上再通过预留的ISP接口编程），一般ISP编程器比较便宜大约一二百元甚至几十元。

12. 仿真器便宜。对于FLASH型单片机，仿真器不是必备的。但是对于OTP（一次性可编程）型单片机，必须购买或者租用仿真器。

13. 单片机汇编语言是自己熟悉的，并且能支持C语言。编程环境要像keil一样好用，并且还是免费的。

14. 网站速度快，资料丰富。包括芯片手册，应用指南，设计方案，范例程序。最好有中文，像Atmel就不错。

15. 保密性能好，查一下专业解密网站上的黑名单，再发个mail咨询一下解密价格。

16. 抗干扰性能好。我曾经把XXC52改为S52后发现抗干扰性能下降，只好改回去。

17. 和其他外设芯片放在一起的综合考虑
