2020年01月07日 | 单片机成长之路（51基础篇） - 023 N76e003 系统时钟切换到外部

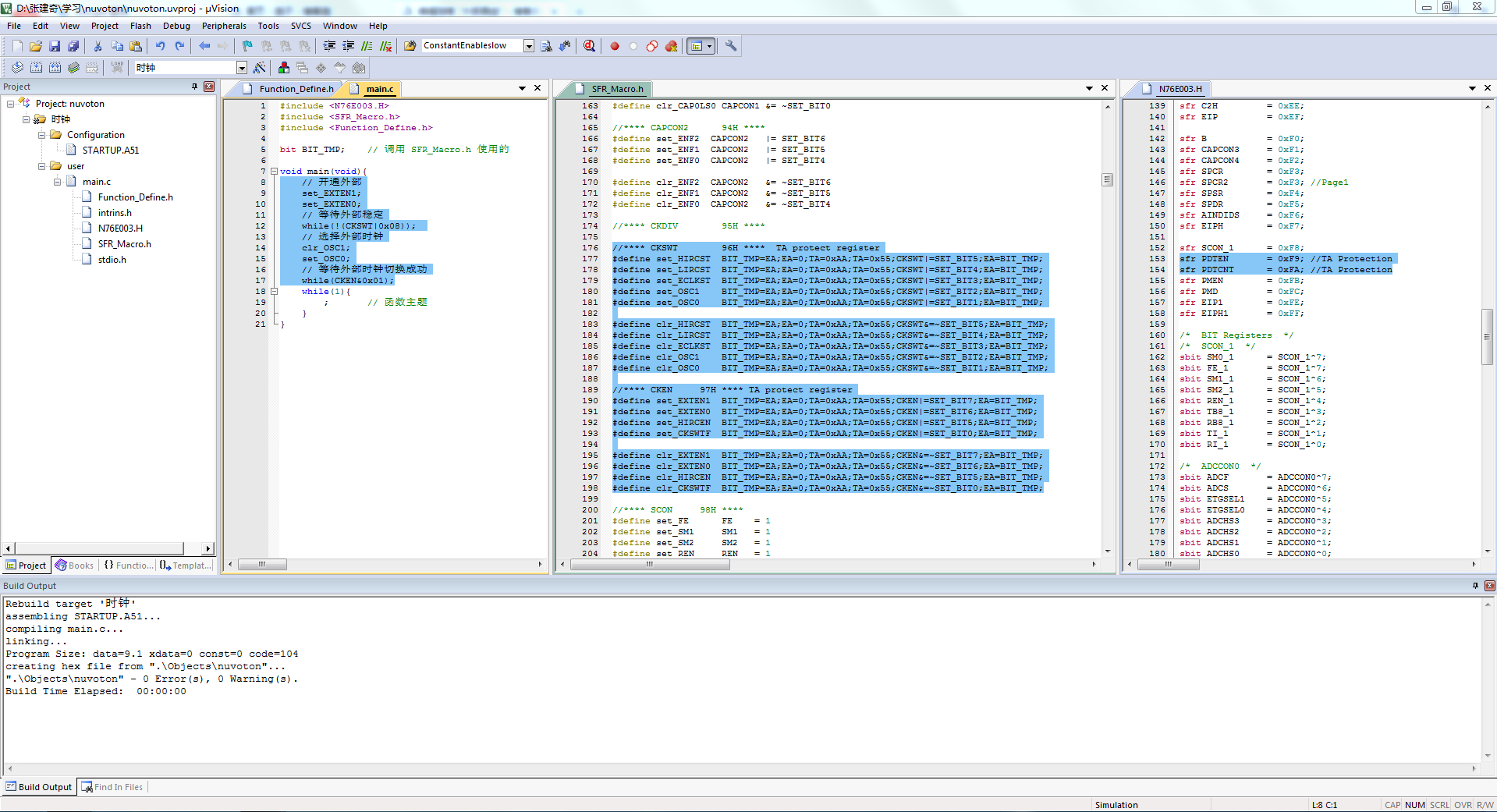

N76e003切换到外部时钟的资料很少(因为N76e003的片子是不支持无源晶振的，有源晶振的成本又很高，所以网上很少有对N76e003的介绍)。有图有真相：

代码如下：

main.c

 1 #include

 2 #include

 3 #include

 4

 5 bit BIT_TMP;    // 调用 SFR_Macro.h 使用的

 6

 7 void main(void){

 8     // 开通外部

 9     set_EXTEN1;

10     set_EXTEN0;

11     // 等待外部稳定

12     while(!(CKSWT|0x08));

13     // 选择外部时钟

14     clr_OSC1;

15     set_OSC0;

16     // 等待外部时钟切换成功

17     while(CKEN&0x01);

18     while(1){

19         ;        // 函数主题

20     }

21 }

  1 /*--------------------------------------------------------------------------

  2 N76E003.H

  3

  4 Header file for Nuvoton N76E003

  5 --------------------------------------------------------------------------*/

  6

  7 #ifndef __N76E885_H__

  8 #define __N76E885_H__

  9

 10 sfr P0          = 0x80;

 11 sfr SP          = 0x81;

 12 sfr DPL         = 0x82;

 13 sfr DPH         = 0x83;

 14 sfr RWK         = 0x86;

 15 sfr PCON        = 0x87;

 16

 17 sfr TCON        = 0x88;

 18 sfr TMOD        = 0x89;

 19 sfr TL0         = 0x8A;

 20 sfr TL1         = 0x8B;

 21 sfr TH0         = 0x8C;

 22 sfr TH1         = 0x8D;

 23 sfr CKCON       = 0x8E;

 24 sfr WKCON       = 0x8F;

 25

 26 sfr P1          = 0x90;

 27 sfr SFRS        = 0x91; //TA Protection

 28 sfr CAPCON0     = 0x92;

 29 sfr CAPCON1     = 0x93;

 30 sfr CAPCON2     = 0x94;

 31 sfr CKDIV       = 0x95;

 32 sfr CKSWT       = 0x96; //TA Protection

 33 sfr CKEN        = 0x97; //TA Protection

 34

 35 sfr SCON        = 0x98;

 36 sfr SBUF        = 0x99;

 37 sfr SBUF_1      = 0x9A;

 38 sfr EIE         = 0x9B;

 39 sfr EIE1        = 0x9C;

 40 sfr CHPCON      = 0x9F; //TA Protection

 41

 42 sfr P2          = 0xA0;

 43 sfr AUXR1       = 0xA2;

 44 sfr BODCON0     = 0xA3; //TA Protection

 45 sfr IAPTRG      = 0xA4; //TA Protection

 46 sfr IAPUEN      = 0xA5;    //TA Protection

 47 sfr IAPAL       = 0xA6;

 48 sfr IAPAH       = 0xA7;

 49

 50 sfr IE          = 0xA8;

 51 sfr SADDR       = 0xA9;

 52 sfr WDCON       = 0xAA; //TA Protection

 53 sfr BODCON1     = 0xAB; //TA Protection

 54 sfr P3M1        = 0xAC;

 55 sfr P3S         = 0xAC; //Page1

 56 sfr P3M2        = 0xAD;

 57 sfr P3SR        = 0xAD; //Page1

 58 sfr IAPFD       = 0xAE;

 59 sfr IAPCN       = 0xAF;

 60

 61 sfr P3          = 0xB0;

 62 sfr P0M1        = 0xB1;

 63 sfr P0S         = 0xB1; //Page1

 64 sfr P0M2        = 0xB2;

 65 sfr P0SR        = 0xB2; //Page1

 66 sfr P1M1        = 0xB3;

 67 sfr P1S         = 0xB3; //Page1

 68 sfr P1M2        = 0xB4;

 69 sfr P1SR        = 0xB4; //Page1

 70 sfr P2S         = 0xB5;

 71 sfr IPH         = 0xB7;

 72 sfr PWMINTC        = 0xB7;    //Page1

 73

 74 sfr IP          = 0xB8;

 75 sfr SADEN       = 0xB9;

 76 sfr SADEN_1     = 0xBA;

 77 sfr SADDR_1     = 0xBB;

 78 sfr I2DAT       = 0xBC;

 79 sfr I2STAT      = 0xBD;

 80 sfr I2CLK       = 0xBE;

 81 sfr I2TOC       = 0xBF;

 82

 83 sfr I2CON       = 0xC0;

 84 sfr I2ADDR      = 0xC1;

 85 sfr ADCRL       = 0xC2;

 86 sfr ADCRH       = 0xC3;

 87 sfr T3CON       = 0xC4;

 88 sfr PWM4H       = 0xC4; //Page1

 89 sfr RL3         = 0xC5;

 90 sfr PWM5H       = 0xC5;    //Page1

 91 sfr RH3         = 0xC6;

 92 sfr PIOCON1     = 0xC6; //Page1

 93 sfr TA          = 0xC7;

 94

 95 sfr T2CON       = 0xC8;

 96 sfr T2MOD       = 0xC9;

 97 sfr RCMP2L      = 0xCA;

 98 sfr RCMP2H      = 0xCB;

 99 sfr TL2         = 0xCC;

100 sfr PWM4L       = 0xCC; //Page1

101 sfr TH2         = 0xCD;

102 sfr PWM5L       = 0xCD; //Page1

103 sfr ADCMPL      = 0xCE;

104 sfr ADCMPH      = 0xCF;

105

106 sfr PSW         = 0xD0;

107 sfr PWMPH       = 0xD1;

108 sfr PWM0H        = 0xD2;

109 sfr PWM1H        = 0xD3;

110 sfr PWM2H        = 0xD4;

111 sfr PWM3H        = 0xD5;

112 sfr PNP            = 0xD6;

113 sfr FBD            = 0xD7;

114

115 sfr PWMCON0        = 0xD8;

116 sfr PWMPL       = 0xD9;

117 sfr PWM0L        = 0xDA;

118 sfr PWM1L        = 0xDB;

119 sfr PWM2L        = 0xDC;

120 sfr PWM3L        = 0xDD;

121 sfr PIOCON0        = 0xDE;

122 sfr PWMCON1     = 0xDF;

123

124 sfr ACC         = 0xE0;

125 sfr ADCCON1     = 0xE1;

126 sfr ADCCON2     = 0xE2;

127 sfr ADCDLY      = 0xE3;

128 sfr C0L         = 0xE4;

129 sfr C0H         = 0xE5;

130 sfr C1L         = 0xE6;

131 sfr C1H         = 0xE7;

132

133 sfr ADCCON0     = 0xE8;

134 sfr PICON       = 0xE9;

135 sfr PINEN       = 0xEA;

136 sfr PIPEN       = 0xEB;

137 sfr PIF         = 0xEC;

138 sfr C2L         = 0xED;

139 sfr C2H         = 0xEE;

140 sfr EIP         = 0xEF;

141

142 sfr B           = 0xF0;

143 sfr CAPCON3        = 0xF1;

144 sfr CAPCON4        = 0xF2;

145 sfr SPCR        = 0xF3;

146 sfr SPCR2        = 0xF3; //Page1

147 sfr SPSR        = 0xF4;

148 sfr SPDR        = 0xF5;

149 sfr AINDIDS        = 0xF6;

150 sfr EIPH        = 0xF7;

151

152 sfr SCON_1      = 0xF8;

153 sfr PDTEN       = 0xF9; //TA Protection

154 sfr PDTCNT      = 0xFA; //TA Protection

155 sfr PMEN        = 0xFB;

156 sfr PMD         = 0xFC;

157 sfr EIP1        = 0xFE;

158 sfr EIPH1       = 0xFF;

159

160 /*  BIT Registers  */

161 /*  SCON_1  */

162 sbit SM0_1      = SCON_1^7;

163 sbit FE_1       = SCON_1^7;

164 sbit SM1_1      = SCON_1^6;

165 sbit SM2_1      = SCON_1^5;

166 sbit REN_1      = SCON_1^4;

167 sbit TB8_1      = SCON_1^3;

168 sbit RB8_1      = SCON_1^2;

169 sbit TI_1       = SCON_1^1;

170 sbit RI_1       = SCON_1^0;
