2020年01月29日 | 差分信号的应用优势及差分探头的种类及作用介绍
2020-01-29 来源：elecfans
探头从总体上可分为无源探头和有源探头两大类型，而宽带宽示波器和有源探头的用户还需要在单端探头和差分探头之间还要做出选择。差分探头探测的是一对信号，将它们同时输入到放大电路里，接着相减，从而抵消干扰信号，过滤出本原信号。
承载差分信号的那一对走线就称为差分走线。差分信号和普通的单端信号走线相比，最明显的优势体现在以下三个方面：
1、抗干扰能力强，因为两根差分走线之间的耦合很好，当外界存在噪声干扰时，几乎是同时被耦合到两条线上，而接收端关心的只是两信号的差值，所以外界的共模噪声可以被最大程度抵消。
2、能有效抑制EMI，同样的道理，由于两根信号的极性相反，他们对外辐射的电磁场可以相互抵消，耦合的越紧密，泄放到外界的电磁能量越少。
3、时序定位精确，由于差分信号的开关变化是位于两个信号的交点，而不像普通单端信号依靠高低两个阈值电压判断，因而受工艺，温度的影响小，能降低时序上的误差，同时也更适合于低幅度信号的电路。目前流行的LVDS就是指这种小振幅差分信号技术。

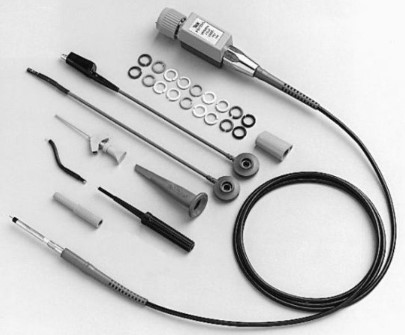

差分探头是示波器的一种测量探头。差分信号是相互参考、而不是以地作为参考点的信号。普通的单端探头也可以测量差分信号，但得到的信号与实际信号相差很大，有可能出现“地弹”现象。因此差分探头成为现代示波器的主流配件。
常见的差分探头有两类：有一类是针对低压信号的，在高速的数字电路中这种差分信号比较常见，这一类差分探头的测量电压常见的幅值是±8V，带宽一般在1GHz以上；另一类是专门针对高压测量的，测量电压高达上KV，在开关电源测量中这种差分信号比较常见，这类差分探头叫高压差分探头，测量电压一般在KV级别，带宽在20MHz—100MHz范围内比较常见。
