2020年02月07日 | 单片机中的定时计数器的四种工作方式解析
2020-02-07 来源：elecfans
单片机中的定时/计数器都能有多种用途，要通过定时/计数器的方式控制字来设置，需要的用途。
在单片机中有两个特殊功能寄存器与定时/计数有关，这就是TMOD和TCON。，TMOD和TCON是名称，我们在写程序时就能直接用这个名称来指定它们，当然也能直接用它们的地址89H和88H来指定它们（其实用名称也就是直接用地址，汇编软件帮你翻译一下而已）。

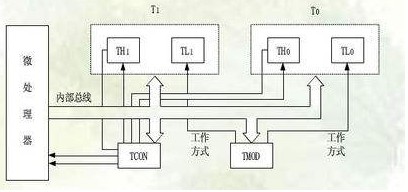

TMOD被分成两部份，每部份4位。分别用于控制T1和T0。TCON也被分成两部份，高4位用于定时/计数器，低4位则用于中断（TF1、0在这）。TR0（1）称之为运行控制位，为1，开关才能合上，计数脉冲才能过来，可用指令SETB和CLR来置位以启动/关闭计数器/定时器。
定时/计数器的四种工作方式
方式0
为13位计数器，由TL（1/0）的低5位和TH（0/1）的8位组成，，此时TL（1/0）的高3位未用。
M1、M0：定时/计数器一共有四种工作方式，就是用M1M0来控制的，2位正好是四种组合。
C/T：C/T为0就是用作定时器（开关往上打），如果C/T为1就是用作计数器（开关往下打）。
GATE：GATE后非门后是一或门，GATE=0时只要TR1=0则开关闭合
GATE=1时，开关合闭不仅要由TR1，而且还受到INT1管脚控制，两个都为高电平计数脉冲才能通过。
方式1
工作方式1是16位的定时/计数方式，将M1、M0设为01即可，其它特性与工作方式0相同。
方式2
自动装入预置数的工作方式。当溢出后，T（0/1）高、低八位之间的开关打开，放在高八位的预置数进入低八位，开始第二轮，由硬件完成。代价是计数范围少一半。
方式3
定时/计数器被拆成2个独立的定时/计数器来用。
（最下是TR1）
TL0能组成8位的定时器或计数器的工作方式，而TH0则只能作为定时器来用。
TLO使用T0状态控制位C/T、GATE、TR0、INT0，而TH0使用T1的状态控制位TR1，一般只有T1以方式2运行（当波特率发生器用），才能让T0以方式3工作。
定时器/计数器的定时/计数范围
工作方式0：13位定时/计数方式，因此，最多能计到2的13次方，也就是8192次。
工作方式1：16位定时/计数方式，因此，最多能计到2的16次方，也就是65536次。
工作方式2和工作方式3，都是8位的定时/计数方式，因此，最多能计到2的8次方，也说是256次。
预置值计算：用最大计数量减去需要的计数次数即可。
