2020年02月17日 | Proteus 入门教程之AVR 单片机的仿真实例
2020-02-17 来源：eefocus
简介：本文为Proteus 的入门教程，AVR 单片机的仿真实例。
（一）、AVR单片机的仿真实例
本例是实现AVR驱动LCD1602，并用示波器监测数据线。
开始前先要准备好仿真文件，就是用编译器编译连接产生的调试或下载文件，不同编译器产生的文件格式是不同的，如ICC是COF、IAR是D90，GCC是COF、ELF。Proteus6.7sp3支持的有COF、D90、HEX等，ELF暂不支持。
本例用的是：lcd_C.hex。
开始了！！！！！

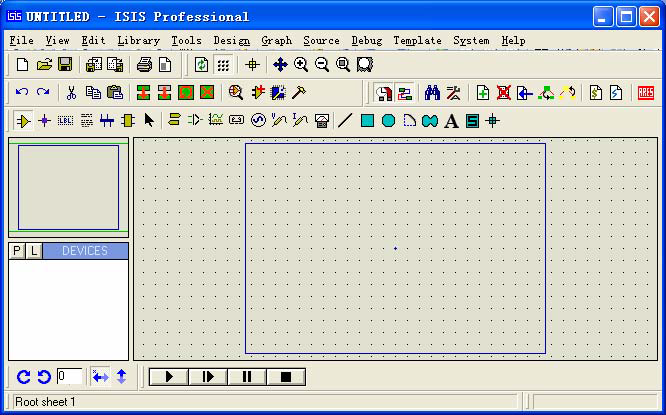

运行Proteus6Professional（ISIS6Professional）出现下面窗口：

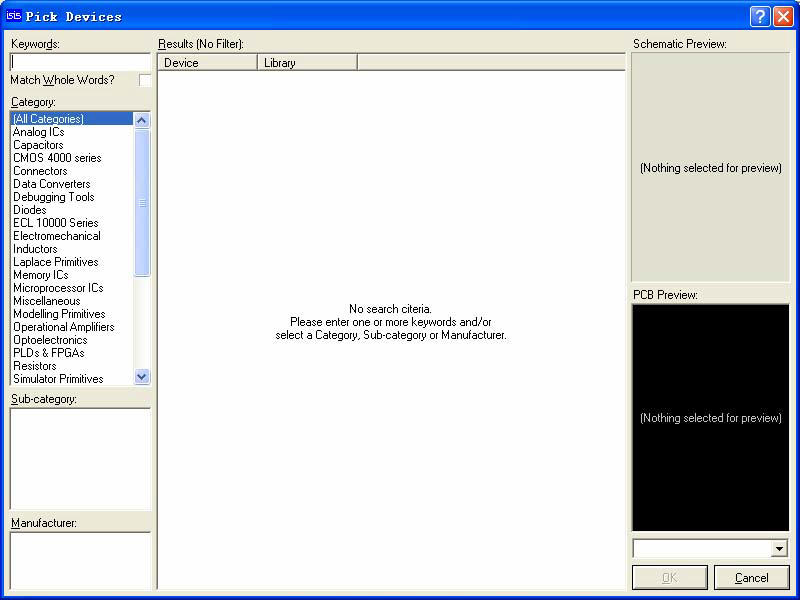

1、添加元件到元件列表中：本例要用到的元件有：ATMEGA16、LM016L（LCD1602）、“地“、示波器。单击“P”按钮，出现挑选元件对话框
在对话框的KEYWORDS中输入ATMEGA16，得到以下结果：
单击OK，关闭对话框，这时元件列表中列出ATMEGA16，同样找出LM016L。

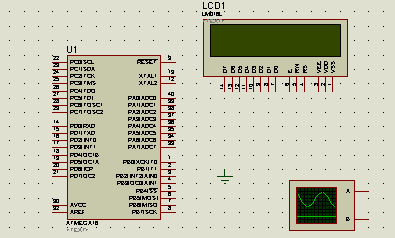

最终结果：

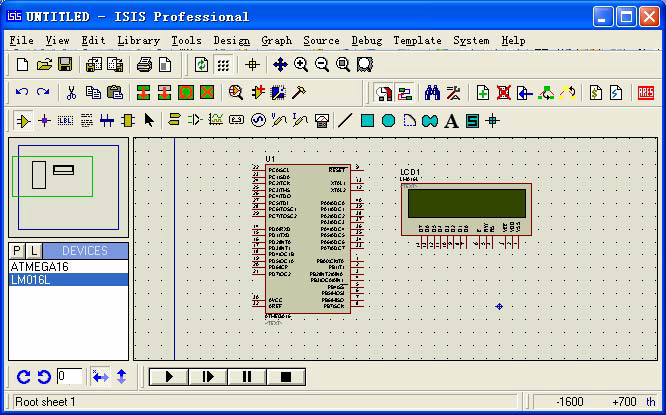

2、放置元件：在元件列表中左键选取ATMEGA16，在原理图编辑窗口中单击左键，这样ATMEGA16就被放到原理图编辑窗口中了。同样放置LM016L。
添加“地”：左键选择模型选择工具栏中的
图标，出现：
左键选择GROUND，并在原理图编辑窗口中左击，这样“地”就被放置到原理图编辑窗口中了。添加示波器：左键选择模型选择工具栏中的图标，出现：
左键选择OSCILLOSCOPE，并在原理图编辑窗口中左击，这样示波器就被放置到原理图编辑窗口中了。
补充：放置元件时要注意所放置的元件应放到蓝色方框内，如果不小心放到外面，由于在外面鼠标用不了，要用到菜单“Edit”的“Tidy”清除，方法很简单只需单击“Tidy”即可。操作中可能要整体移动部分电路，操作方法：先用右键拖选，再单击中的
，这时这部分电路会随鼠标移动，在目标位置单击左键，这部分电路将被放到该处。

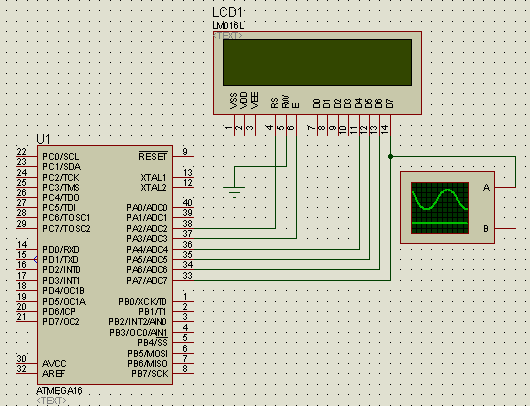

3．连线
AVR、LCD的VSS、VDD、VEE不需连接，默认VSS=0V、VDD=5V、VEE=-5V、GND=0V
4．添加仿真文件
先右键ATMEGA16再左键，出现
在ProgramFile中单击

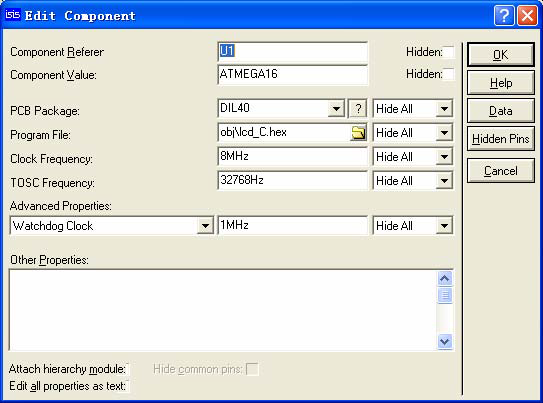

出现文件浏览对话框，找到lcd_C.hex文件，单击确定完成添加文件，在ClockFrequency中把频率改为8MHz，单击OK退出。
5．仿真
单击
开始仿真。
说明：红色代表高电平，兰色代表低电平，灰色代表不确定电平（floating）。运行时，在Debug菜单中可以查看AVR的相关资源。
6、源代码调试

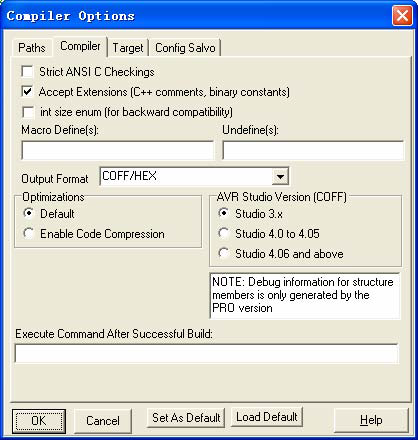

先声明一下，我是用ICC的，版本ICC6.31aPro。Proteus是支持COF文件调试的。在用ICC时，你应该改一下编译器选项，AVRStudioVersion选Studio3.x，这样在Proteus中可看到原代码了。
在Proteus中，完成绘制原理图和添加调试文件后（COF文件），单击
会出现AVRSourceCode窗口，如果在调试状态下没出现，请到菜单Debug中找。
说一下
，下面依次说明
1*连续运行，会退出单步调试状态，并关闭AVRSourceCode窗口
2*单步运行，遇到子函数会直接跳过
3*单步运行，遇到子函数会进入其内部
4*跳出当前函数，当用3*进入到函数内部，使用它会立即退出该函数返回上一级函数，可
见它应该与3*配合使用
5*运行到鼠标所在行
6*添加或删除断点，设置了断点后用
程序会停在断点处。
另外，你可AVRSourceCode窗口中右击，会出现右键菜单，上面的功能在这里不作说明。
