2020年02月17日 | 倾斜孔差压流量计的工作原理及设计
2020-02-17 来源：elecfans
内容说明
本发明涉及一种倾斜孔差压流量计。
发明背景
流量计在诸如油气管道流量监测的许多应用中是重要的。出于经济和安全的理由，具有准确的流动测量是重要的。通常使用差压流量计。差压流量计基于伯努利定理和流体中两个点之间的流体流的质量守恒定律，并且可以提供被表示为测量的差压和流体密度的函数的流量读数（质量或体积）。
压差计测量使用诸如引入到流体流中的障碍体或收缩器差压发生器产生的压降。压差计提供使用已知的流量方程计算的流量。就其本身而言，差压发生器可以是形成在管道中的收缩器或插入管道中障碍体。压差计的示例包括使用障碍物操作的McCrometerWAFER CONE流量计和McCrometer V CONE流量计。VCONE和WAFER CONE是McCrometer（麦克科罗米特）的在美国和其它国家的注册商标。
为了测量管道内的压差，压力表接头或压力孔构造成位于障碍物的上游和在障碍物处或在障碍物附近以产生高压读数和低压读数。两个压力点之间的压力差被监测并用于流量计算。标准DP计流动方程是已知的。
发明内容

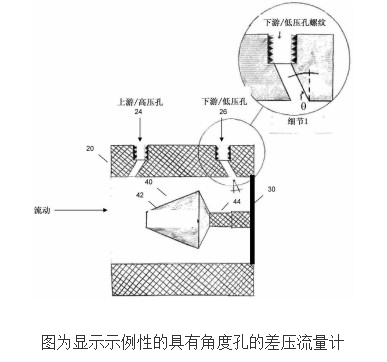

本发明的一方面提供一种流量计设备，该流量计量设备包括：流体管道，所述流体管道内具有差压发生器；在流体管道的壁中具有在0度与90度之间的角度的至少一个压力孔；以及至少一个另外的压力孔；其中所述至少一个压力孔和所述至少一个另外的压力孔提供压力信号。
另一方面提供一种流量计量设备，所述流量计设备包括：流体管道，所述流体管道内具有障碍体；第一压力孔，所述第一压力孔位于流体管道的、在障碍体的下游的壁中；第二压力孔，所述第二压力孔位于流体管道的、在不同于第一压力孔所定位的位置的位置处的壁中；以及其中第一压力孔或第二压力孔在流体管道的壁中具有在0度与90度之间的角度。
进一步的方面提供一种流量计量方法，所述流量计量方法包括以下步骤：在流体管道中设置差压发生器；在流体管道的壁中设置具有在0度与90度之间的角度的至少一个压力孔；以及设置至少一个另外的压力孔；其中所述至少一个压力孔和所述至少一个另外的压力孔提供压力信号。
