2020年02月21日 | 解析工程师所熟知的CAN、UART、IIC、USB等协议解码

2020-02-21 来源:elecfans

随着硬件架构的不断更新,示波器早已不是只能“示波”的仪器了,协议解码就是典型代表!IIC、SPI、UART、CAN、LIN…我们为ZDS系列示波器最多免费配备了37种协议解码分析插件,这么多协议分别用在哪些地方,具体又如何使用呢?


示波器从模拟示波器发展到数字示波器,带来了许多大的改变,例如信号采集、带宽、采样率、屏显等。同样,这样的改变也体现在“协议解码”上,新的解码方式将人们从“0”,“1”的世界中解放出来,大大提高了工作效率。


最初的示波器只是一个简单的波形显示兼数据测量,而我们需要获取协议波形深层次的含义,从而去了解通信的数据正常传输。例如:观察IIC协议,我们需要按照时钟与数据信号一位一位对应,去进行0/1的组合转换,将其“翻译”成我们需要形式,再去对应相应的物理量。这样不仅工作量大、效率低。


一、示波器的协议解码可以做什么?

直接将波形数据解码后以十六进制、十进制或字符的形式呈现出来,省去了工程师转换的过程,大大加快了开发效率。如图1为一段CAN协议的解码,整整70s的CAN通讯解码可以一步到位。

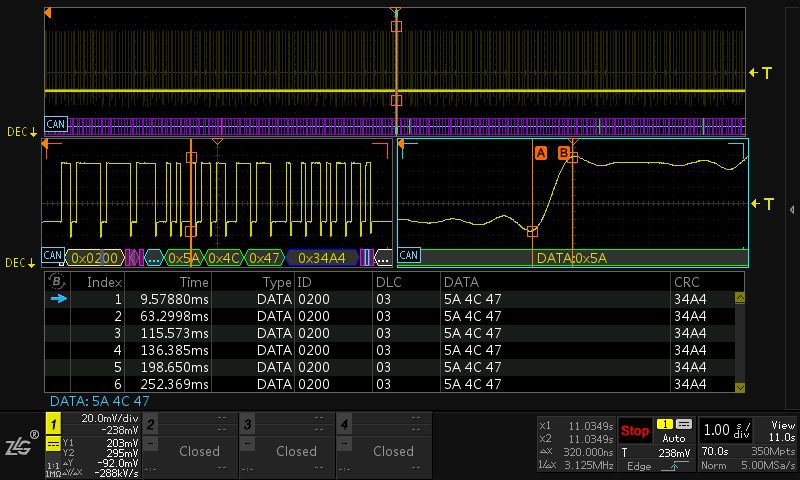

图1 双ZOOM下的CAN协议解码


二、示波器都支持哪些协议呢?

目前,示波器除了可以解析大家所熟知的CAN、UART、IIC、USB等协议解码外,还有许多协议。在整体框架上我们按照行业进行区分。


1、汽车电子/轨道交通

表1主要为汽车电子/轨道交通所使用的协议解码。

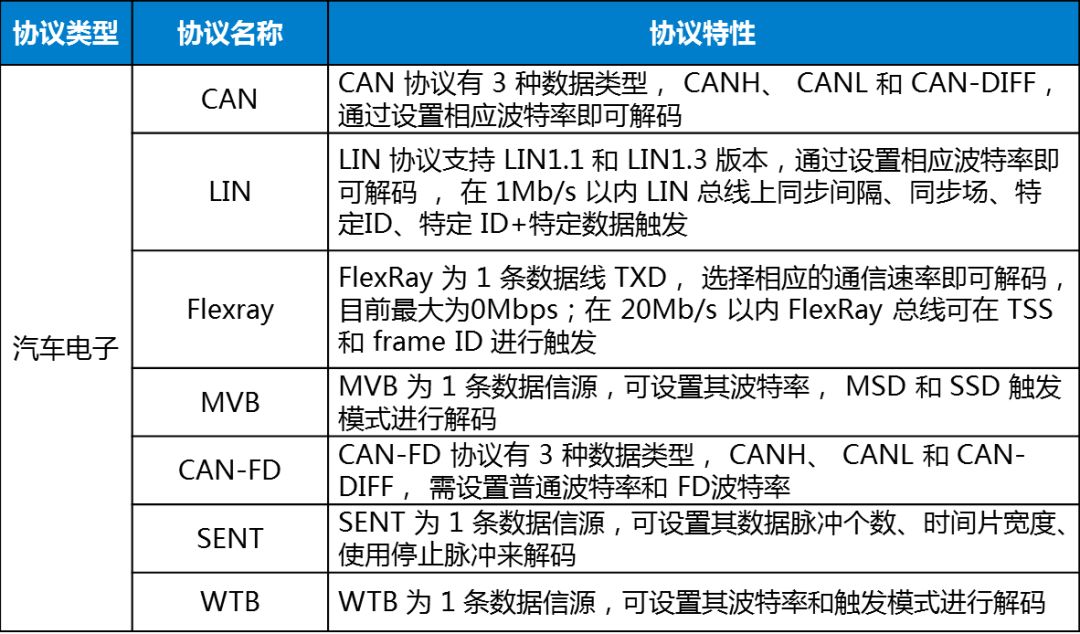

表1 汽车电子相关协议及特征

如图2为WTB协议解码

图2 双ZOOM下的TB协议解码


2、IC接口/嵌入式控制

表2为IC接口相关协议

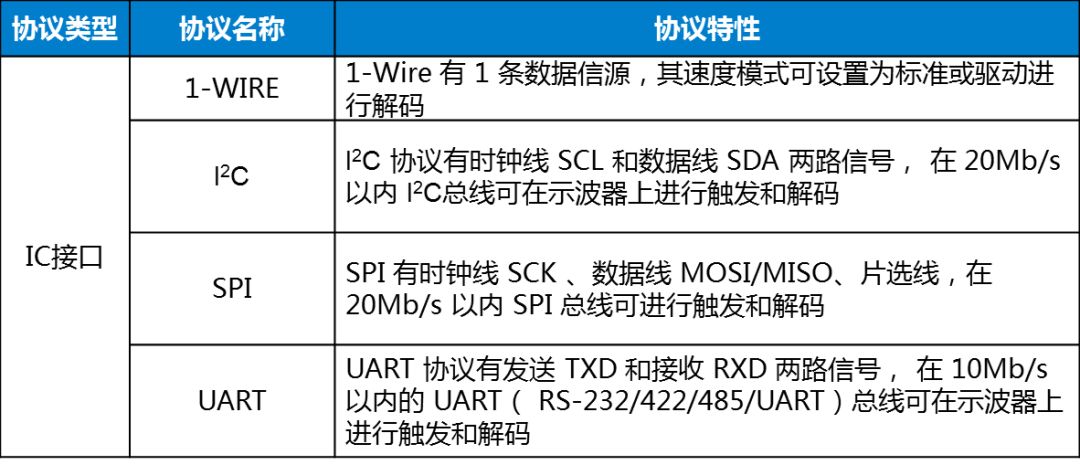

表2 IC接口相关协议及特征

如图3为SPI协议解码

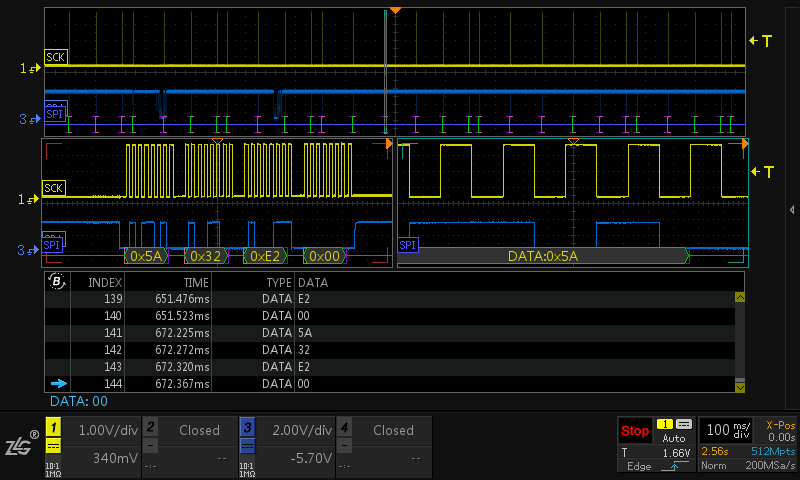

图3 SPI协议解码


3、电脑周边外设

表3为电脑周边相关协议

表3 电脑周边相关协议级特征

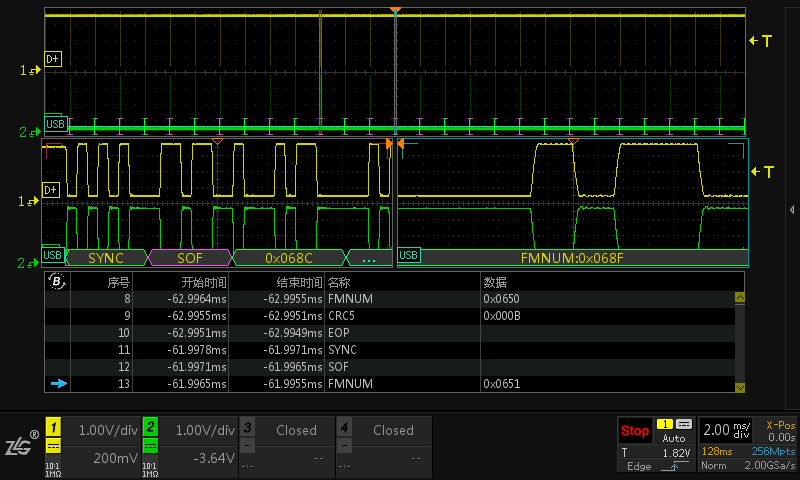

如图4为USB协议解码

图4 双ZOOM下的USB协议解码


4、无线/射频类协议

表4为无线通信相关协议

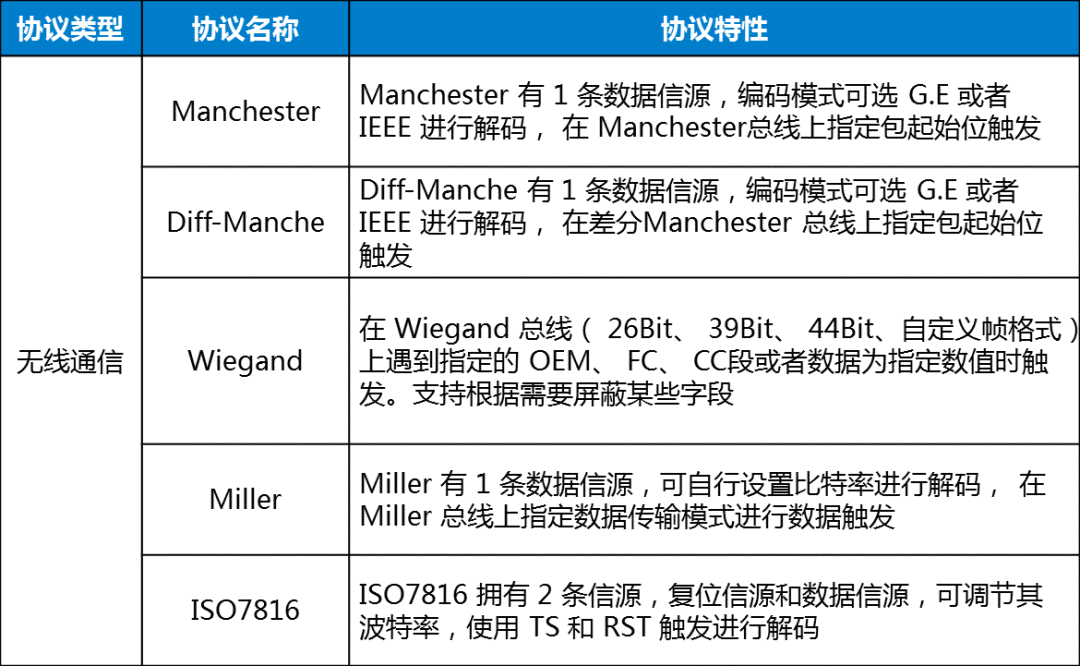

表4 无线通信相关协议及特征

如图5为Wiegand协议解码

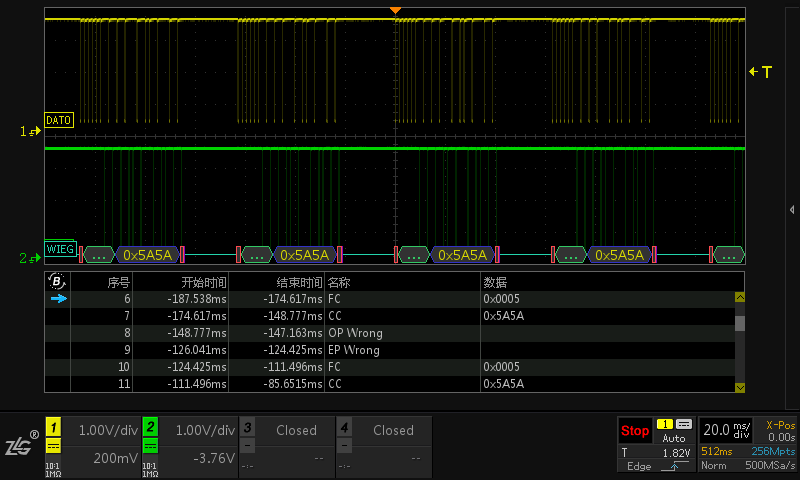

图5 Wiegand协议解码


5、其它常用协议

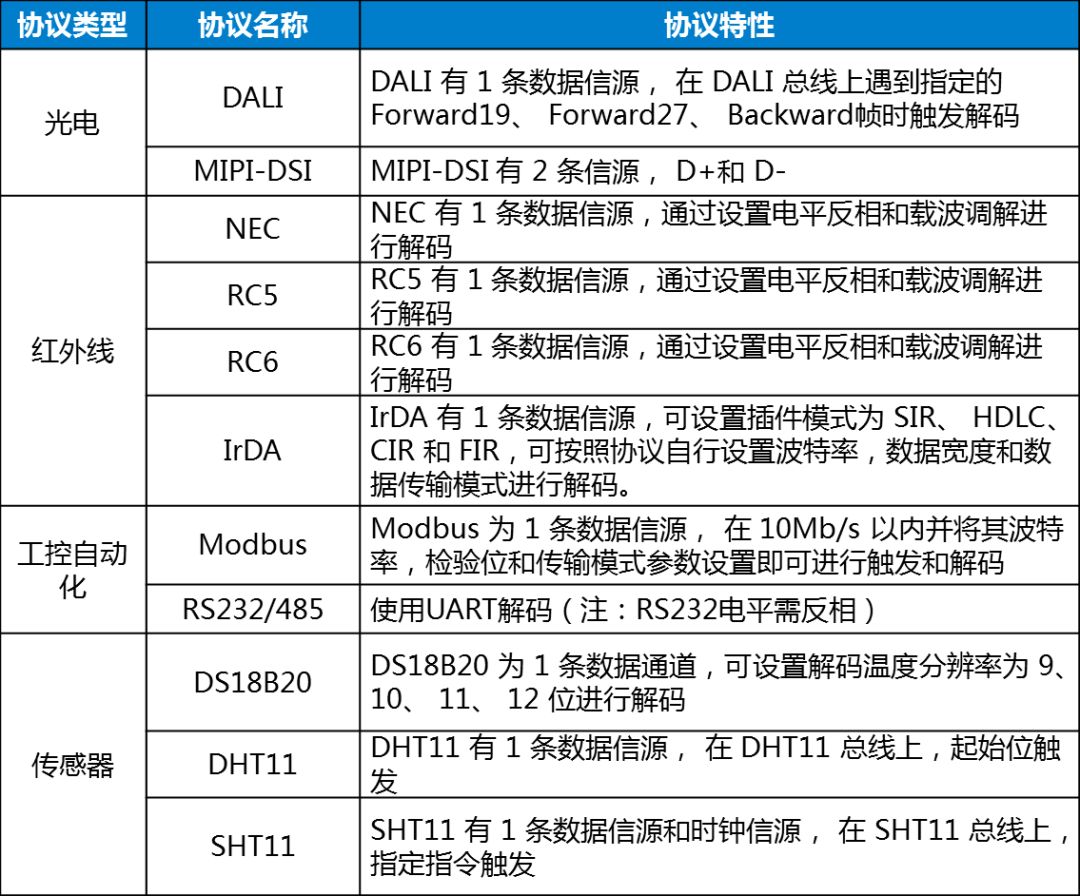

表5 各行业相关协议及特征

如图6为RS232解码:

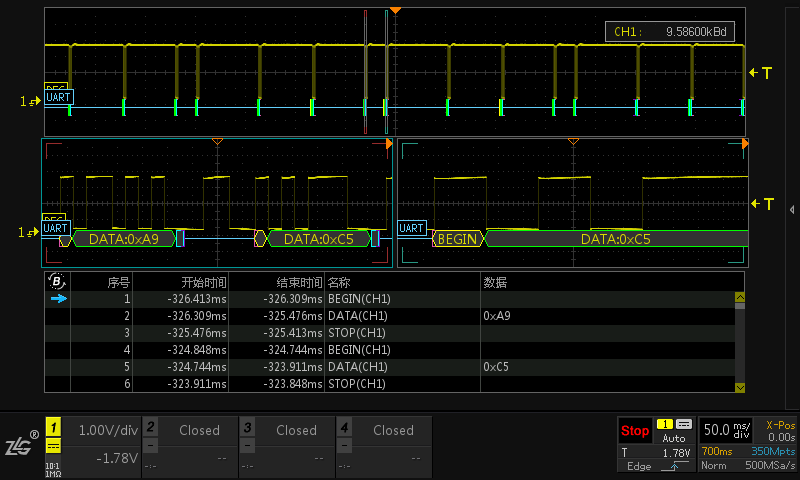

图6 双ZOOM下的RS232解码

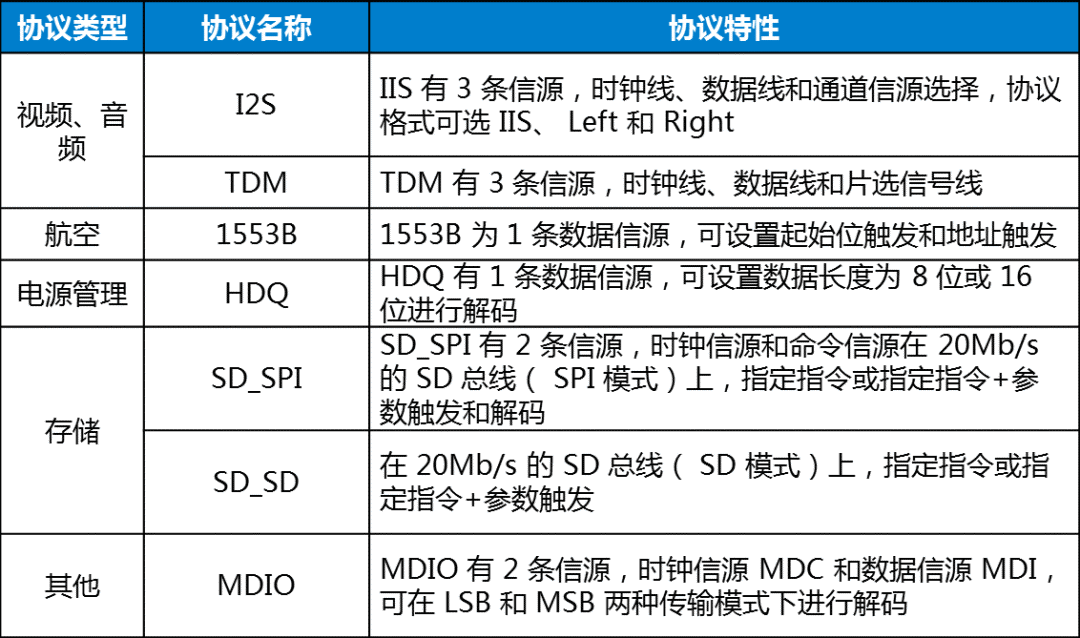

表6 各行业相关协议及特征

三、ZDS系列示波器收费么?

ZDS系列示波器所有协议解码全部免费标配,最多免费标配30余种协议解码,支持解码以“十进制”,“十六进制”,“字符”三种方式显示,如图7所示。

图7 协议解码的三种显示方式

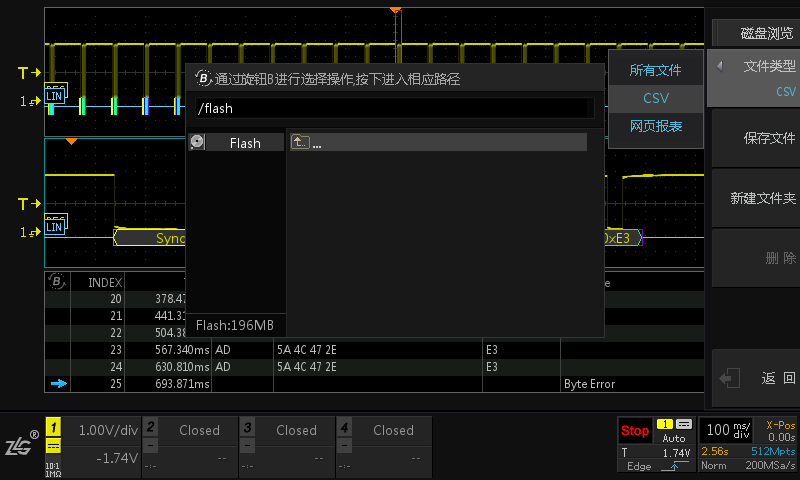

同时,支持解码细节显示,具有详细的事件表(事件表内容包括开始时间、结束时间、名称及数据),可以以报表网页或CSV格式导出,方便工程师进一步分析,如图8所示。

图8 事件表的两种导出方式
