2020年02月27日 | 电路仿真----使用IAR for MSP430 和 Proteus 进行仿真的设置

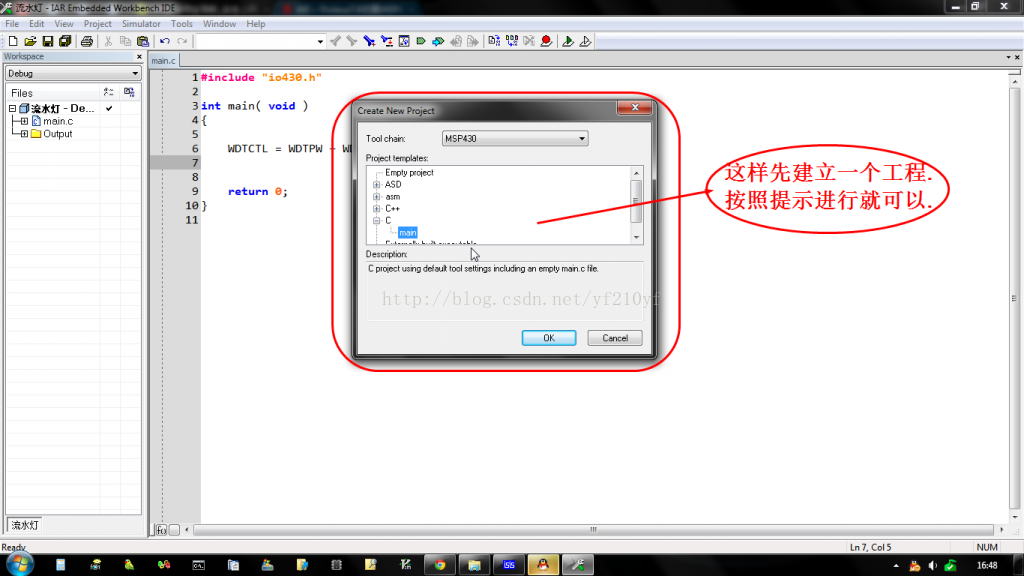

建立一个新的工程, 很多软件都这样子, 如下图:

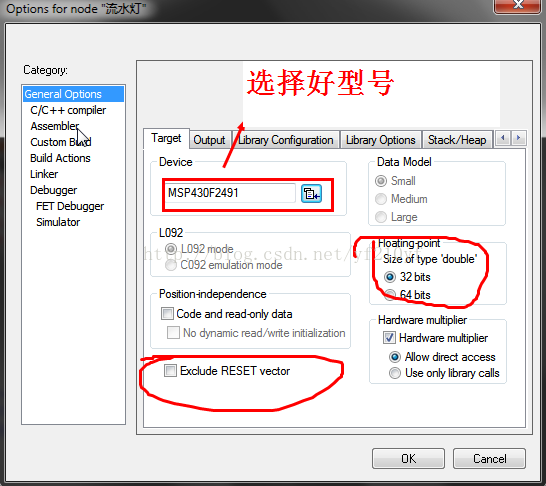

然后, 点击 project->options 或者 ALT + F7 就可进入选项栏. 点进General Options, 在 Target 内选择器件型号, 千万别搞错了, 不然和Proteus里不一样, 没法仿真. 次栏下的其他项就选择默认吧. 下图所示

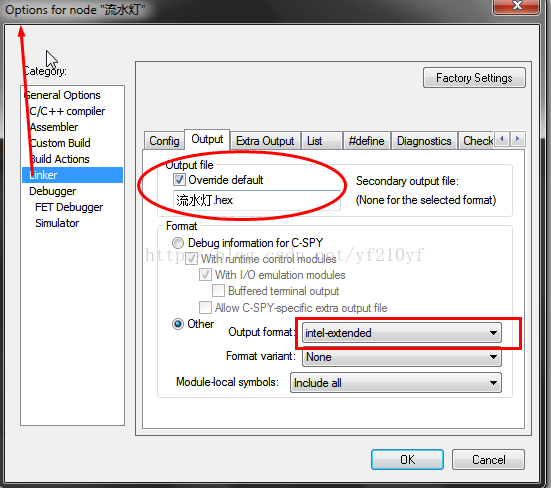

然后再进入 Linker 栏, 进行相关设置, 其他默认即可, 如下图所示:

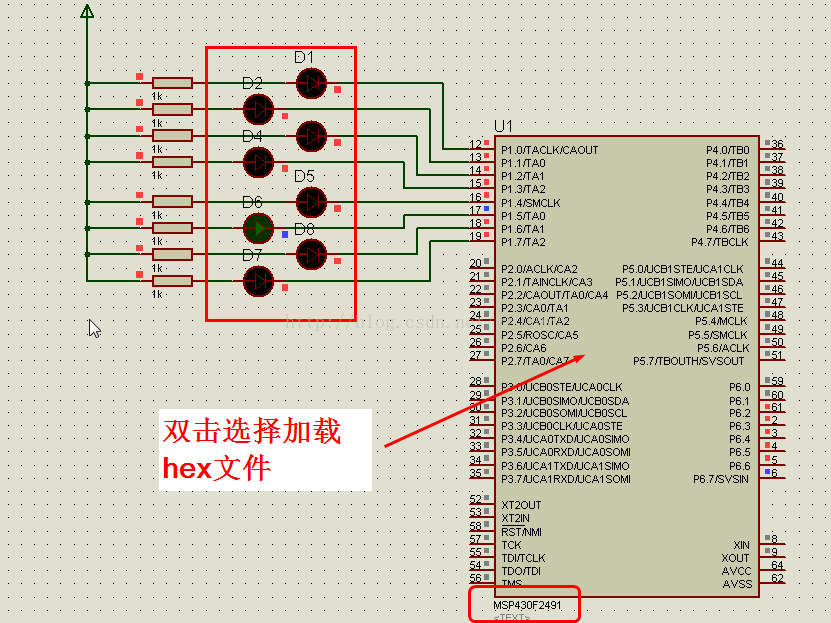

下面试仿真测试的效果, 我很懒, 晶振和复位电路什么的没画, 大家可以画画, 不画也可以仿真, 实际上必须的.

hex文件在 "****DebugExe" 目录下.

#include

typedef unsigned char UCHAR;        // 自定义变量别名

typedef unsigned int  UINT;

UCHAR i = 0, j = 0;

UCHAR dir = 0;                      // dir 为 LED 的流动方向

UCHAR Mode = 0, speed = 0;          // Mode--LED流动方式，speed--LED流动速度

/*

**  主函数

*/

int main(void)

{

    WDTCTL = WDTPW + WDTHOLD;       // 关闭看门狗

    _EINT();                        // 使能全局中断

    CCTL0 = CCIE;                   // 使能 CCR0 中断

    CCR0  = 50000;

    TACTL = TASSEL_2 + ID_3 + MC_1; // 定时器A的时钟源选择 SMCLK，增计数模式

    P1DIR = 0xff;                   // 设置 P1 口方向为输出

    P1OUT = 0xff;

    LPM0;                           // CPU 进入 LPM0 模式

    return 0;

}

/*

** 函数名称：Timer_A

** 功    能：定时器 A 的 ISR，在这里通过 Mode

**           控制流水灯的流动方向和流动速度

** 参    数：无

** 返回值  ：无

** 注    意: 无

*/

#pragma vector = TIMERA0_VECTOR

__interrupt void Timer_A (void)

{

    if(Mode == 0) {

        P1OUT = ~(0x80>>(i++));         // 灯的点亮顺序 D8 -> D1

    } else if(Mode == 1) {

        P1OUT = ~(0x01<<(i++));         // 灯的点亮顺序 D1 -> D8

    } else {

            if(dir) {                   // 灯的点亮顺序 D8 -> D1,D1 -> D8,循环绕圈

                P1OUT = ~(0x80>>(i++));

            } else {

                P1OUT = ~(0x01<<(i++));

            }

    }

    if(i == 8) {

        i = 0;

        dir = ~dir;                    // 方向取反

    }

    if(j++ == 30) {

        j = 0;

        switch(speed)                  // 根据速度来设置定时器

        {

        case 0:

            TACTL &=~ (ID0 + ID1);

            TACTL |= ID_3;

            break;

        case 1:

            TACTL &=~ (ID0 + ID1);

            TACTL |= ID_2;

            break;

        case 2:

            TACTL &=~ (ID0 + ID1);

            TACTL |= ID_1;

            break;

        case 3:

            TACTL &=~ (ID0 + ID1);

            TACTL |= ID_0;

            break;

        default:

            break;

        }

        if(Mode++ < 4)

            speed++;

        else

            Mode = 0;

        if(speed == 8)  speed = 0;

    }

}
