2020年02月27日 | 单片机8入8出场效应管控制板

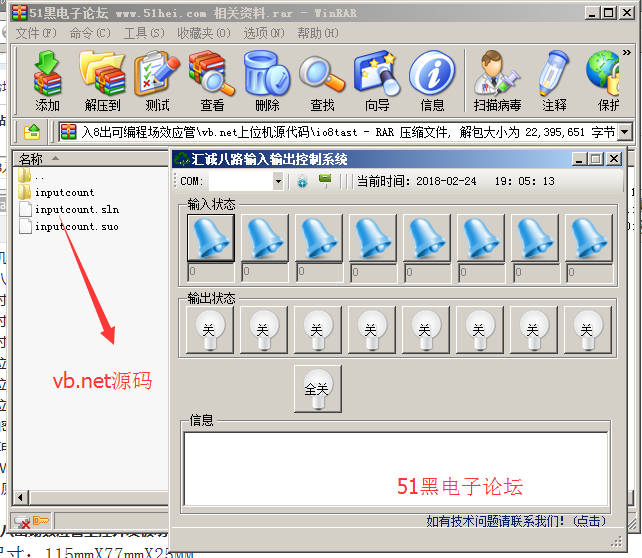

单片机可编程场效应管控制板的vb.net上位机源码资料包内容：


资料目录

1 八入八出场效应管工控开发板功能介绍

1.1八入八出场效应管工控开发板简介

1.2硬件连接标注说明

1.3 STC12C5A60S2系列1T单片机简介

1.4 N沟道Irf1205场效应管简介

2 开发板编程入门教学

2.1 Keil uVision4简介

2.2 用keil软件建一个简单工程

2.3 下载程序方法

3 开发板应用实例

3.1控制某一路延时通断实例

3.2随机输出控制使用实例

3.5、八路输出流水灯实例

3.4一对一输入输出点动控制程序

3.5一对一输入输出自锁控制实例

3.6一对一输入输出互锁控制实例

3.7上位机串口控制测试

3.8上位机485接口控制测试

3.9上位机232或485接口控制测试

3.10加密设定开机次数记忆

3.11掉电记忆测试程序

3.12 PWM控制直流电机

附录：原理图

1.4 N沟道Irf1205场效应管简介

IRFR1205 N沟道中文资料描述：MOSFET N-CH 55V 44A DPAK

1 八入八出场效应管工控开发板功能介绍1.1八入八出场效应管工控开发板简介

• 尺寸：115mmX77mmX25MM

• 供电：板子供电直流6到40V

• 八路数字量输入光耦(PC817)隔离

• 八路场效应管输出带光耦(PC817)隔离

• 拓展口八个io

• 输入输出带指示

• 晶振11.0592Mhz

• 场效应管（IRF1205）输出可控制55V44A负载

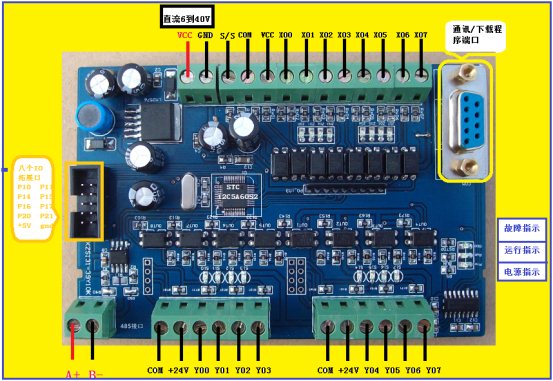

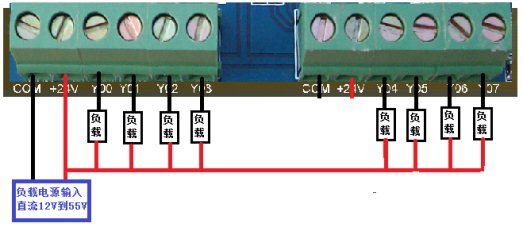

功能：八个输入可以接八个NPN型传感器，或者控制设备的限位开关、启动、停止开关等等，可以实现任意控制设备的编程（仿西门子s7-200开关管型），可以控制直流12V到55V，107w负载

1.2硬件连接标注说明

•
  整版标注：


• 485连接


注：RS485建议采用双绞线连接，采用带屏蔽的双绞线连接，并将屏蔽层接地，总线上挂多个模块时，采用手拉手不的连接方式。

•

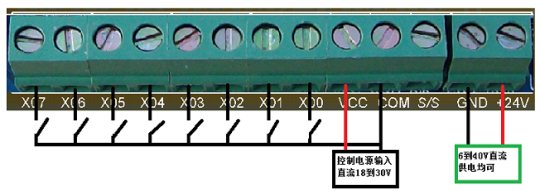

• 采集外部干接点开关量信号的接法

•


单片机下位机源程序如下:

1. /********************************************************************


2.                             汇诚科技


3. 实现功能:1对1输入输出自锁控制程序


4. 使用芯片：AT89S52 或者 STC89C52


5. 晶振：11.0592MHZ


6. 编译环境：Keil


7. 作者：zhangxinchunleo


8. 【声明】此程序仅用于学习与参考，引用请注明版权和作者信息！


9. *********************************************************************/


10. /********************************************************************


11. 程序说明：


12. 当IN0口与GND口接通后，对应的继电器K8吸合(即：COM7与CK接通CB断开)；


13. 当IN1口与GND口接通后，对应的继电器K7吸合(即：COM6与CK接通CB断开)；


14. 当IN2口与GND口接通后，对应的继电器K6吸合(即：COM5与CK接通CB断开)；


15. 当IN3口与GND口接通后，对应的继电器K5吸合(即：COM4与CK接通CB断开)；


16. 当IN4口与GND口接通后，对应的继电器K4吸合(即：COM3与CK接通CB断开)；


17. 当IN5口与GND口接通后，对应的继电器K3吸合(即：COM2与CK接通CB断开)；


18. 当IN6口与GND口接通后，对应的继电器K2吸合(即：COM1与CK接通CB断开)；


19. 当IN7口与GND口接通后，对应的继电器K1吸合(即：COM0与CK接通CB断开)；


20.


21. *********************************************************************/


22. #include                 //库文件


23. #define uchar unsigned char//宏定义无符号字符型


24. #define uint unsigned int  //宏定义无符号整型


25. /********************************************************************


26.                             初始定义


27. *********************************************************************/


28.


29. /*定义八位输入为单片机P1口*/


30. sbit IN0=P0^0;


31. sbit IN1=P0^1;


32. sbit IN2=P0^2;


33. sbit IN3=P0^3;


34. sbit IN4=P0^4;


35. sbit IN5=P0^5;


36. sbit IN6=P0^6;


37. sbit IN7=P0^7;


38.


39. /*定义八位输出为单片机P2口*/


40. sbit K1=P2^6;


41. sbit K2=P2^7;


42. sbit K3=P5^1;


43. sbit K4=P5^0;


44. sbit K5=P4^6;


45. sbit K6=P4^1;


46. sbit K7=P4^5;


47. sbit K8=P4^4;


48.


49.


50. /********************************************************************


51.                             延时函数


52. *********************************************************************/


53. void delay(uchar t)


54. {


55.   uchar i,j;


56.    for(i=0;i

57.    {


58.             for(j=13;j>0;j--);


59.          { ;


60.          }


61.    }


62. }


63.


64.


65. /********************************************************************


66.                             主函数


67. *********************************************************************/


68. void main()


69. {


70.    P4SW|=0x70;                   //配置P4.5为IO口


71. while(1)


72. {


73. if(IN0==0){delay(100);while(!IN0);K8=0;} //继电器K8闭合


74. if(IN1==0){delay(100);while(!IN1);K7=0;} //继电器K7闭合


75. if(IN2==0){delay(100);while(!IN2);K6=0;} //继电器K6闭合


76. if(IN3==0){delay(100);while(!IN3);K5=0;} //继电器K5闭合


77. if(IN4==0){delay(100);while(!IN4);K4=0;} //继电器K4闭合


78. if(IN5==0){delay(100);while(!IN5);K3=0;} //继电器K3闭合


79. if(IN6==0){delay(100);while(!IN6);K2=0;} //继电器K2闭合


80. if(IN7==0){delay(100);while(!IN7);K1=0;} //继电器K1闭合


81. }


82. }


83. /********************************************************************


84.                               结束


85. *********************************************************************/
