混合信号的激励 - 响应测试在当今的测试测量应用中变得越来越普遍，通常此类应用需要将特定的模拟或数字信号作为激励信号输入到被测设备，同时获得被测设备的响应信号，通过分析响应信号或与期望的信号进行对比来刻画被测设备的特性或者进行故障的判断。由于当今的电子产品功能越来越集成化，其涉及的信号种类也很复杂，因此激励-响应测试往往是一个涉及混合信号的较复杂的测试系统。

先来看两个混合信号激励-响应测试的案例，从中归纳出激励-响应测试应用的典型需求，并进一步延伸到所需的必备技术，帮助读者更好的去理解和* 估一个激励-响应测试系统。

测试模数转换器的非线性度

在对ADC精度的测试中，差分非线性（DNL）和积分非线性（INL）是描述ADC线性度的最常用的两个参数。测试DNL和INL参数通常需要发生一个模拟的激励信号，对ADC的整个输入范围进行扫描，同时将采集到的响应和每一个期望的输出码宽进行比较。比较完成后，需要分析最小和最大值的情况或进一步关心所有码宽的测量值，绘制整个传输的函数曲线以直观的跟踪和了解。

这样一个典型的激励-响应测试就同时需要模拟的信号发生器和高速的数字分析仪，并要保证发生和采集设备之间的同步性，这样才可以将采样的点和发生的样本点一一对应，这对于精确的获取DNL和INL参数至关重要。如果是对一个高速的ADC进行测试的话，您不仅需要高速的信号发生模块和数字信号采集模块，还要有高带宽的总线来实时传输发生和采集的原始数据。采集到数据后，您更需要一个专业的软件平台来在线比较激励信号和响应信号，找出不匹配的数据位，并进一步获取如DNL，INL，SINAD等参数。

超声图像相控阵

让我们再来看一个更尖端的激励-响应测试应用。通常超声信号的频率范围为20kHz到25MHz甚至更高，对于超声信号的测试最基本的方法就是通过一个初始脉冲激励系统，然后捕获其反射回来的脉冲，通过分析反射脉冲的时间延迟和幅度来描述超声信号的特性。下图就描述了这种通过激励脉冲来分析反射信号的测试方法：

这样的激励-响应测试同样需要一块任意波形发生器对被测设备的多个部分产生激励信号，同时用高速的数字化仪捕获响应的反射脉冲。因为需要对反射信号的时间延迟进行测量，波形发生器和数字化仪之间的精确同步就显得尤为的重要。通过将发生的单个脉冲和数字化仪的8个通道进行严格的同步，超声图像相控阵可以大大缩减非破坏性超声测试的时间。

激励-响应测试的必备技术

通过总结以上的两个实际应用，我们不难归纳出激励-响应测试的典型需求如下：

1. 要求实现混合信号的测试：模拟、数字甚至射频信号等

2. 为了拿到原始数据进行后续的分析，需要高速的数据总线带宽

3. 为了保证测量精度，需要激励和响应信号之间的精确同步

4. 软件平台的支持，提供专业且易用的分析工具

浅谈激励-响应测试系统

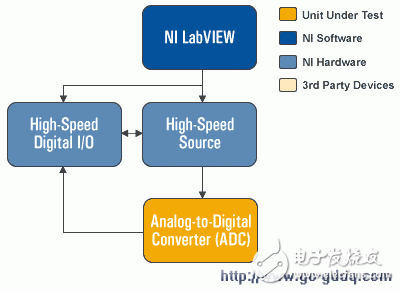

图1.：ADC特性测试的系统框图。

浅谈激励-响应测试系统

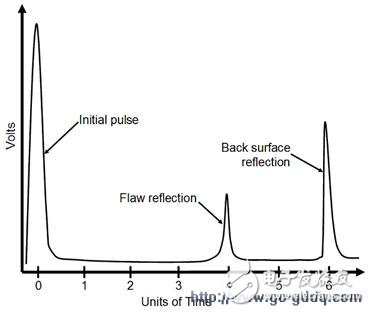

图2：超声测试中通过脉冲来实现特性描述。

针对以上的需求，一个以软件为中心、并集成高速数据总线和精确定时同步特性的模块化的架构是解决此类应用的最佳平台。在这里推荐使用模块化架构的PXI（专门用于测试仪器的PCI eXtensions）平台，它集成了多种行业标准的技术（如PCI/PCI Express总线，标准OS技术等），并添加了工业级的坚固设计和集成的定时和同步功能，使得PXI成为当今测试测量应用最理想的模块化工业平台。

如今市场上有来自于70多家厂商超过1500种符合PXI规范的各种模块化测试仪器，包括数字化仪、任意波形发生器、高速数字I/O、数字万用表、射频设备等等，能够很好的满足激励-响应测试对混合信号的需求。而这些混合信号的测试模块都是通过PXI的背板总线相连，将采集的原始数据通过高速的背板带宽（132MB/s）传输到控制器作后续的处理和分析。如果涉及更高频（如中频和射频）的信号，基于PCI Express的PXI Express总线更能提供高达6GB/s的背板带宽，满足绝大多数高速激励-响应测量的应用。

激励响应测试系统混合信号
