2020年03月11日 | 逻辑分析仪的类型及具有哪些应用特点
2020-03-11 来源：elecfans

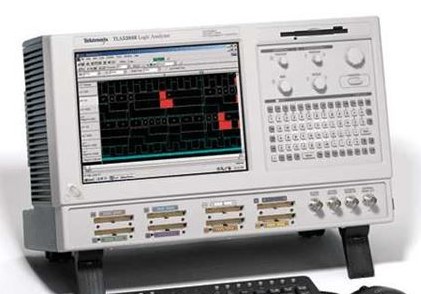

逻辑分析仪是属于数据域测试仪器中的一种总线分析仪，即以总线（多线）概念为基础，同时对多条数据线上的数据流进行观察和测试的仪器，这种仪器对复杂的数字系统的测试和分析十分有效。逻辑分析仪是利用时钟从测试设备上采集和显示数字信号的仪器，最主要作用在于时序判定。
逻辑分析仪可分为逻辑状态分析仪和逻辑定时分析仪两大类。这两类分析仪的基本结构是相似的，主要区别表现显示方式和定时方式上。
逻辑分析仪将被测数据信号用数字形式写入存储器后，可以根据需要通过控制电路将内存中的全部或部分数据稳定的显示在屏幕上。通常有定时显示、状态表显示、图解显示、映像显示这四种显示方式。
主要具有的特点：
1、有足够多的输入通道
2、具有多种灵活的触发方式，确保对被观察的数据流准确定位（对软件而言可以跟踪系统运行中的任意程序段，对硬件而言可以检测并显示系统中存在的毛刺干扰）。
3、具有记忆功能，可以观测单次及非周期性数据信息，并可诊断随机性故障。
4、具有延迟能力，用以分析故障产生的原因。
5、具有限定功能，实现对欲获取的数据进行挑选，并删除无关数据。
6、具有多种显示方式，可用字符、助记符、汇编语言显示程序，用二进制、八进制、十进制、十六进制等显示数据，用定时图显示信息之间的时序关系。
7、具有驱动时域仪器的能力，以便复显待测信号的真实波形及有利于故障定位。
8、具有可靠的毛刺检测能力。
