2020年03月12日 | 任务7:74HC595的使用方法
2020-03-12 来源:eefocus
本系列教程以AVR单片机为对象,介绍单片机的快速开发方法。
参考教材:《单片机技术及应用项目教程》 栾秋平 电子工业出版社 2019.6 第1版
本文介绍74HC595的使用方法。
一、认知74HC595内部工作原理
74HC595时一款漏极开路输出的CMOS移位寄存器,输出端为可控的三态输出,亦能串行输出控制下一级级联芯片,其移位时钟频率高达25MHz。

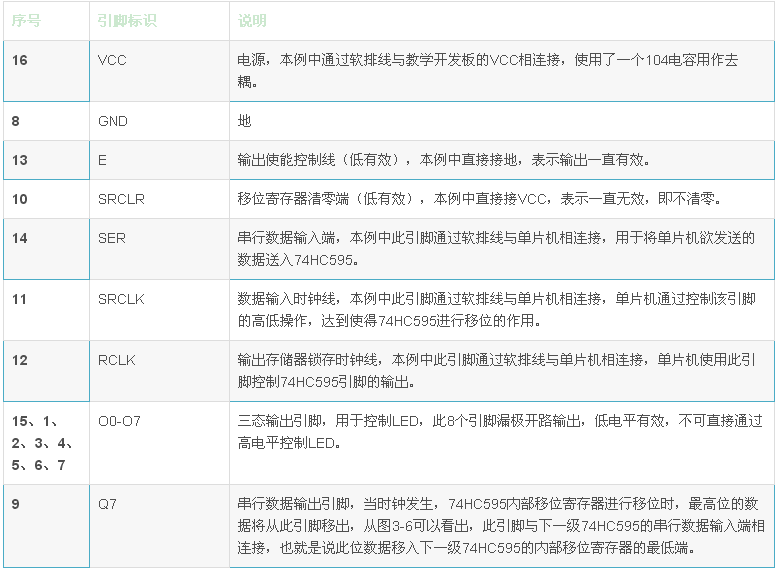

二、74HC595引脚的简要说明

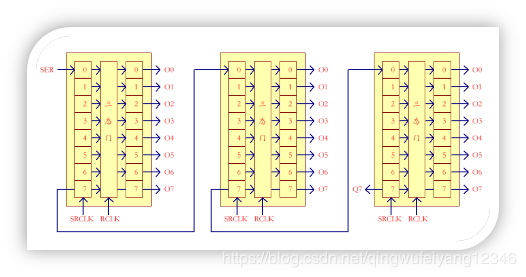

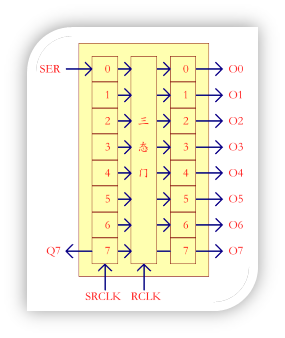

三、74HC595内部原理形象理解图

四、认知24路LED模块电路控制原理
