2020年03月12日 | S3C2440 块设备驱动之框架详细分析

本节目的：

通过分析2.6内核下的块设备驱动框架，知道如何来写驱动

1、之前我们学的都是字符设备驱动，先来回忆一下

字符设备驱动：

当我们的应用层读写（read()/write()）字符设备驱动时，是按字节/字符来读写数据的，期间没有任何缓存区，因为数据量小，不能随机读取数据，例如：按键、LED、鼠标、键盘等。

2、接下来本届开始学习块设备驱动

块设备：

块设备是i/o设备中的一类，当我们的应用层对该设备读写时，是按扇区大小来读写数据，若读写的数据小于扇区的大小，就会需要缓存区，可以随机读写设备的任意位置处的数据，例如 普通文件（*txt,*.c等），硬盘，U盘，SD卡

3、块设备结构：

段（Segments）：由若干个块组成。是Linux内存管理机制中一个内存页或者内存页的一部分

块（Blocks）：由Linux制定对内核或文件系统等数据处理的基本单位。通常由1个或多个扇区组成。（对Linux操作系统而言）

扇区（Sectors）：块设备的基本单位。通常在512字节到32768字节之间，默认512字节。

4、我们以txt文件为例，来简要分析一下块设备流程：

比如：当我们要写一个很小的数据到txt文件某个位置时，由于块设备写的数据是按扇区为单位，但又不能破快txt文件里其他位置，那么就引入了一个“缓存区”，将所有数据读到缓存区里，然后修改缓存数据，再将整个数据放入txt文件对应的某个扇区中，当我们对txt文件多次写入很小的数据的话，那么就会重复不断地对扇区读出，写入，这样会浪费很多时间在读/写硬盘上，所以内核提供了一个队列的机制，在没有关闭txt文件之前，会将读写请求进行优化，排序，合并等操作，从而提高访问硬盘的效率

（PS：内核中是通过elv_merge()函数实现将队列优化，排序，合并，后面会分析到）

5、接下来开始分析块设备框架

当我们对一个*.txt写入数据时，文件系统会转换为对块设备上扇区的访问，也就是调用ll_rw_block()函数，从这个函数开始进入了设备层。

5.1 先来分析ll_rw_block()函数(/fs/buffer.c)

void ll_rw_block(int rw, int nr, struct buffer_head *bhs[])

//rw:读写标志位， nr：bhs[]长度， bhs[]：要读写的数据数组

{

int i;

for (i = 0; i < nr; i++) {

struct buffer_head *bh = bhs[i];    //获取nr个buffer_head

... ...

if (rw == WRITE || rw == SWRITE) {

if (test_clear_buffer_dirty(bh)) {

... ...

submit_bh(WRITE, bh);    //提交WRITE写标志的buffer_head

continue;

}

} else {

if (!buffer_uptodate(bh)) {

... ...

submit_bh(rw, bh);    //提交其它标志的buffer_head

continue;

}

}

unlock_buffer(bh);

}

}

其中buffer_head结构体，就是我们的缓冲区描述符，存放缓存区的各种信息，结构体如下所示：

struct buffer_head {

unsigned long b_state;         //缓冲区状态标识

struct buffer_head *b_this_page;    //页面中的缓冲区

struct page *b_page;         //存储缓冲区位于哪个页面

sector_t b_blocknr;             //逻辑块号

size_t b_size;             //块大小

char *b_data;             //页面中的缓冲区

struct block_device *b_bdev;        //块设备，来表示一个独立的磁盘设备

bh_end_io_t *b_end_io;         //I/O完成方法

  void *b_private;             //完成方法数据

struct list_head b_assoc_buffers;   //相关映射链表

struct address_space *b_assoc_map;

atomic_t b_count;             //缓冲区使用计数

};

5.2 然后进入submit_bd()中，submit_bh()函数如下：

int submit_bh(int rw, struct buffer_head * bh)

{

struct bio *bio;    //定义一个bit(block input output)，也就是块设备i/o

... ...

bio = bio_alloc(GFP_NOIO, 1);    //分配bio

    /* 根据buffer_head(bh)构造bio */

bio->bi_sector = bh->b_blocknr * (bh->b_size >> 9);   //存放逻辑块号

bio->bi_bdev = bh->b_bdev;                            //存放对应的块设备

bio->bi_io_vec[0].bv_page = bh->b_page;               //存放缓冲区所在的物理页面

bio->bi_io_vec[0].bv_len = bh->b_size;                //存放扇区的大小

bio->bi_io_vec[0].bv_offset = bh_offset(bh);         //存放扇区中以字节为单位的偏移量

bio->bi_vcnt = 1;                                    //计数值

bio->bi_idx = 0;                                     //索引值

bio->bi_size = bh->b_size;                           //存放扇区的大小

bio->bi_end_io = end_bio_bh_io_sync;                 //设置i/o回调函数

bio->bi_private = bh;                                //指向哪个缓冲区

... ...

submit_bio(rw, bio);                                 //提交bio

    ... ...

}

submit_hd()函数就是通过bh来构造bio，然后调用submit_bio()提交bio。

5.3 submit_bio()函数如下：

void submit_bio(int rw, struct bio *bio)

{

... ...

generic_make_request(bio);

}

最终调用generic_make_request()；把bio数据提交到相应块设备的请求队列中，generic_make_request()函数主要是实现对bio的提交处理

5.4 generic_make_request()函数如下所示：

void generic_make_request(struct bio *bio)

{

if (current->bio_tail) {    //current->bio_tail不为空，表示有bio正在提交

*(current->bio_tail) = bio;    //将当前的bio放到之前的bio->bi_next里面

bio->bi_next = NULL;        //更新bio->bi_next=0

current->bio_tail = &bio->bi_next;    //然后将当前的bio->bi_next放到current->bio_tail里，使下次的bio就会放到当前bio->bi_next里面了

return;

}

BUG_ON(bio->bi_next);

do {

current->bio_list = bio->bi_next;

if (bio->bi_next == NULL)

current->bio_tail = ¤t->bio_list;

else

bio->bi_next = NULL;

__generic_make_request(bio);    //提交bio

bio = current->bio_list;

} while (bio);

current->bio_tail = NULL; /* deactivate */

}

从上面的注释和代码分析到，只有当第一次进入generic_make_request()时，current->bio_tail为NULL，才能调用__generic_make_request()。

__generic_make_request()首先由bio对应的block_device获取申请队列q，然后要检查对应的设备是不是分区，如果是分区的话要将扇区地址进行重新计算，最后调用q的成员函数make_request_fn完成bio的递交。

5.5 __generic_make_request()函数如下所示：

static inline void __generic_make_request(struct bio *bio)

{

request_queue_t *q;

    ... ...

int ret;

... ...

do {

... ...

q = bdev_get_queue(bio->bi_bdev);//通过bio->bi_dev获取申请队列q

... ...

ret = q->make_request_fn(q, bio);//提交申请队列q和bio

} while (ret);

}

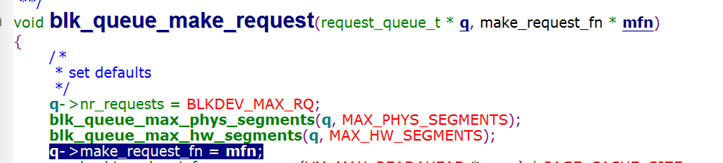

这个q->make_request_fn()又是什么函数?到底做了什么，我们搜索一下它在哪里被初始化的，如下图，搜索make_request_fn，它在blk_queue_make_request()函数中被初始化mfn这个参数

继续搜索blk_queue_make_request，找到它被调用，赋入的mfn参数是什么？

如下图，找到它在blk_init_queue_node()函数中被调用

最终q->make_request_fn()执行的是__make_request()函数

5.6 我们来看看__make_request()函数，对提交的申请队列q和bio做了什么

static int __make_request(request_queue_t *q, struct bio *bio)

{

struct request *req;    //块设备本身的队列

    ... ...

    //(1)将之前的申请队列q和传入bio，通过排序，合并在本身的req队列中

el_ret = elv_merge(q, &req, bio);

... ...

init_request_from_bio(req, bio);    //合并失败，单独将bio放入req队列

add_request(q, req);                //单独将之前的申请队列q放入req队列

    ... ...

__generic_unplug_device(q);        //（2）执行申请队列的处理函数

}

1）上面的elv_merge()函数，就是内核中的电梯算法（elevator merge），它就类似我们坐的电梯，通过一个标志，向上或者向下

比如申请队列中有以下6个申请：

4（in），2（out），5（in），3（out），6（in），1（out）  //其中in：写出队列到扇区，out：读入队列

最后执行下来，就会排序合并，先写出4,5,6队列，再读入1,2,3队列

2）上面的__generic_unplug_device()函数如下：

void __generic_unplug_device(request_queue_t *q)

{

if (unlikely(blk_queue_stopped(q)))

return;

if (!blk_remove_plug(q))

return;

q->request_fn(q);

}

最终执行q的成员request_fn()函数，执行申请队列的处理函数

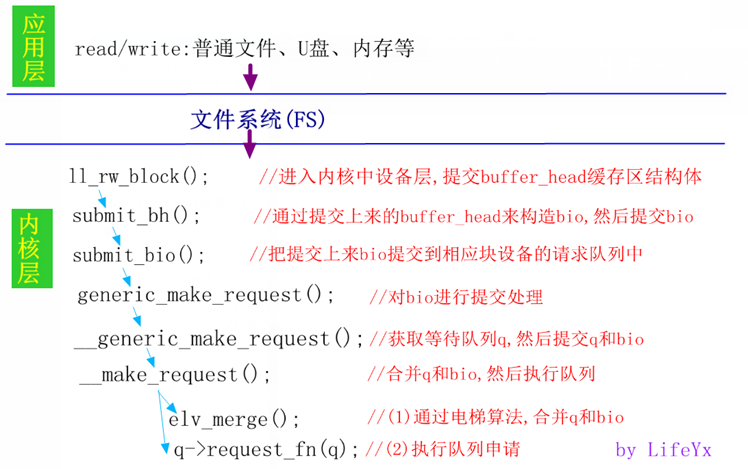

6、本节框架分析总结，如下图所示：

7、其中q->request_fn是一个request_fn_proc结构体，如下图所示：

7.1 这个申请队列q->request_fn又是怎么来的？

我们参考自带的块设备驱动程序driversblockxd.c

在入口函数中发现有这么一句：

static struct request_queue *xd_queue;    //定义一个申请队列xd_queue

xd_queue = blk_init_queue(do_xd_request, &xd_lock);    //分配一个申请队列

其中blk_init_queue()函数原型如下所示：

request_queue_t *blk_init_queue(request_fn_proc *rfn, spinlock_t *lock)

// *rfn：request_fn_proc结构体，用来执行申请队列中的处理函数

// *lock：队列访问权限的自旋锁（spinlock），该锁需要通过DEFINE_SPINLOCK()函数来定义

显然就是do_xd_request()挂到xd_queue->request_fn里。然后返回这个request队列

7.2 我们再看看申请队列的处理函数do_xd_request()是如何处理的，函数如下：

static void do_xd_request (request_queue_t * q)

{

struct request *req;

if (xdc_busy)

return;

while ((req = elv_next_request(q)) != NULL) {  //(1)while获取申请队列中的需要处理的申请

int res = 0;

... ...

for (retry = 0; (retry < XD_RETRIES) && !res; retry++)

res = xd_readwrite(rw, disk, req->buffer, block, count);

                      //将获取申请req的buffer成员 读写到disk扇区中，当读写失败返回0，成功返回1

end_request(req, res); //申请队列中的申请已处理结束，当res=0,表示读写失败

}

}

（1）为什么要while一直获取?

因为这个q是个申请队列，里面会有多个申请，之前是使用电梯算法elv_merge()函数合并的，所以获取也要通过电梯算法elv_next_request()函数获取。

通过上面代码和注释，内核中的申请队列q最终都是交给驱动处理，由驱动来对扇区读写

8、接下来我们就看看driversblockxd.c的入口函数大概流程，是如何创建块设备驱动的

static DEFINE_SPINLOCK(xd_lock);    //定义一个自旋锁，用到申请队列中

static struct request_queue *xd_queue;    //定义一个申请队列xd_queue

static int __init xd_init(void)    //入口函数

{

if (register_blkdev(XT_DISK_MAJOR, "xd"))  //1.创建一个块设备，保存在/proc/devices中

goto out1;

    ... ...

    //2.分配一个申请队列，后面会赋给gendisk结构体的queue成员

xd_queue = blk_init_queue(do_xd_request, &xd_lock);

... ...

for (i = 0; i < xd_drives; i++) {

... ...

        //3.分配一个gendisk结构体，64：次设备号个数，也成为分区个数

struct gendisk *disk = alloc_disk(64);

... ...

        //4.接下来设备gendisk结构体

disk->major = XT_DISK_MAJOR;    //设备主设备号

disk->first_minor = i<<6;       //设置次设备号

... ...

disk->fops = &xd_fops;          //设置块设备驱动的操作函数

... ...

disk->queue = xd_queue;         //设置queue申请队列，用于管理该沈北IO申请队列

... ...

xd_gendisk[i] = disk;

}

    ... ...

for (i = 0; i < xd_drives; i++)

add_disk(xd_gendisk[i]);        //5.注册gendisk结构体

    ... ...

}

其中gendisk（通用磁盘）结构体是用来存储该设备的硬盘信息，包括请求队列、分区链表和块设备操作函数集等，结构体如下所示：

struct gendisk {

int major; //设备主设备号

int first_minor;    //起始次设备号

int minors;         //次设备号的数量，也成为分区数量，如果改值为1，表示无法分区

char disk_name[32]; //设备名称

struct hd_struct **part; //分区表的信息

int part_uevent_suppress;

struct block_device_operations *fops;    //块设备操作集合

struct request_queue *queue;            //申请队列，用于管理该设备IO申请队列的指针

void *private_data;                    //私有数据

sector_t capacity;                    //扇区数，512字节为1个扇区，描述设备容量

    ... ....

};

9、所以注册一个块设备驱动，需要以下步骤：

1 创建一个块设备

2 分配一个申请队列

3 分配一个gendisk结构体

4 设置gendisk结构体的成员

5 注册gendisk结构体
