2020年03月14日 | 示波器如何校正?示波器校准步骤

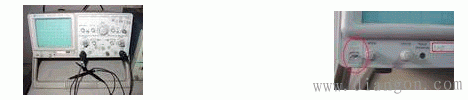

示波器与其它仪器一样（如万用表等），在使用之前都必需要先对其进行校正。而所谓对示波器的校正，是将示波器的原来波形在测试之前正确调试出来。也就是说，校正出来的波形要与示波器本身所设定的参数一致（这些参数通常会在校正的测试点标志出来）。以GW GOS-602示波器为例(左图)：在其面板的左下角就是要求校正波形的参数，如电压值为2V、频率是1KHz等(右图)，就是要求示波器的校正波形（或正、余弦波、方波）的电压峰峰值为2V、频率为1KHz。但示波器通常不能直接显示波形的频率，而是根据频率与周期的转换（T=1/f）来将频率化为周期，再用周期波表示频率（频率1KHz的等效周期为1mS）。

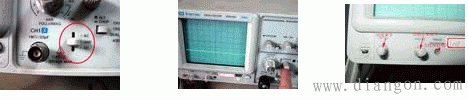

在校正波形过程中，为了方便观察波形，应首先将波形的中心位置调节好，这就要将输入之间的连接模态信号的开关拨到GND位置上(左下图)。这时若正常接通电源，应该能够显出一条水平亮线；如果没有显示，那就要上下调节POSITION、DC BALT和INTER了。其中，POSITION是波形上下调节按钮(中图)，DC BAL是水平亮线的中心调整，INTER是亮度调整，如果现出亮线不平衡（相对于X轴）时，则要用无感螺丝刀调节在FOCUS附近的TEACE ROTATION(右下图)，之后通过FOCUS的调节把会聚调至最佳状态。

第一步工作完成后，将GND转换为AC挡(图a)；在输入校正波形时，要把衰减或扩大按钮调到原始位置上，如果拨错了会严重影响被测波形数值的准确性；对输入踪道的选择，完全操纵在MODE选择键上(图b)；调试出来的波形如果是闪烁不定的，那就要考虑到同步功能键，即LEVEL（水平同步调节）(图C)和TRIG. ALT、ALT.CHOP(图d)。

图a 图b 图c 图d

而通常需要校正的主要是电压峰峰值和周期数的调节，这也是我们对波形的测试内容。这些调节由按钮VOLTS/DIV、TIME/DIV、SWP.VAR，VOLTS/DIV共同配合完成，各按钮上的标志指向哪一个数值，表示这一数值就是显示屏的坐标轴上每一格的单位数值。横坐标表示周期，纵坐标表示电压幅值，例如：VOLTS/DIV白色指定点拨在1V(左下图)，即表示纵坐标的每一小格的电压幅值为2V；在TIME/DIV上将指定点指向1mSV(右下图)，即表示横坐标的每一小格的周期为1mS。再根据波形所占的单位格数，就可以直接读出（或者经验算后读出）波形的幅度和周期，进而用来判断是非曲直、分析故障原因了。所以说，在使用之前的校正工作是非常重要的

在正式进行校正之前，根据示波器左下角校正的参考数值，应把电压挡拨到单位1V、把周期挡位拨到1mS的位置上（当然，你也可以选择其它为单位值），同时还要确认使用哪一个CHANNEL（哪一踪）或者两个CHANNEL一起使用（到底使用哪个，就看你把MODE的选择功能拨到哪个位置上了）：CH1（第一踪）、CH2（第二踪）、DUAL（两踪同时使用）、ADD（双踪叠加）。按POWER开始调整，把输入耦合方式拨到GDN（输入到地），这是用来对波形的中心位置校正的，配合此功能键的还有POSTION（波形上下调节按钮）。由于我们所测量的波形常常是脉冲信号波形，所以当中心位置调整完毕后，在一般情况下都会把挡位拨到AC（交流输入），而DC档位（直流输入）在平时较为少用。

将输入方式设到AC后，将信号传输线的探头接到校正的测试口(左下图)，即可在显示屏上看到方波。但这时的方波不一定是标准的（正确的），有可能电压的峰峰值不足，周期不对，这个时候就是考验你对这示波器各功能的熟悉程度了。在电压按钮的轴中心有一个按钮，是用来对电压值的补偿的，在正常情况下将它右旋到卡位锁定(中图)，就可以正常使用了。如果出现锁定后仍不能回复校正参数值的情况，就要利用这个电压幅值补偿电位器来补偿了。而周期的调节按钮则没有那么隐蔽，它在周期单位设定大按钮的左边，标记是SWP VAP，它可以对波形周期的调整。同时，在SWP VAPR的左边还有一个POSMCN按钮，其作用是将波形水平平移(右下图)，它是协调WSP VAP使用的，让我们能更准确方便地观察或调节波形的周期，这些都可以将示波器的原始波形设置成符合校正参考数值。如果遇到了这种情况：探头接到校正测试口时波形不能静止下来。则有可能是因为这个位于周期大按钮右边的LEVEL还没有调试好。LEVEL的名称叫“寻迹电平”，而它的实际作用是用来水平同步补充控制，当两踪同时使用时往往会出现水平不能同步，这个时候就要考虑到LEVEL顶头上的TRIC. ALT按键了，这是强制性锁定。如果你熟悉使用这些键，把示波器的原始波形校正并不是困难的事。

校正波形不能不特别注意的一个地方就是：信号传输线的信号衰减挡位(见图15)。当其拨到*1时，表示无衰减（平时设置点）；拨在*10时，表示衰减10倍，通常在输入信号的频率过低时，它相应的周期会变得很大，这时就要先进行衰减再作测试了，不过还是要在测试出的结果中提升10倍才行，这样才是原来的波形值。还有一个就是位于SWP VAP和POSMCN中间的扩大按键（*10盘 MAC）(见图16)。当周期单位数设置在最低的微秒值都还不能看清波形时，或是说当波形的频率很高时，就要运用到这个扩大按键了。也就是说，所谓的扩大和衰减只是对周期而言，而对电压幅度则不起作用，而且不论是扩大还是衰减，调整波形完毕后都要相应地将周期的倍数缩小或放大。为了使波形的读数更加精确、清晰，在原始校正波形时，一定要把波形调得最准、最清晰、线条调至最精细，只有这样，读数才会最为准确，误差才会减至最少，这对故障分析往往有举足轻重的作用。最后还有一点需要注意的是：校正波形调整完毕后，所有补偿按钮都不能调动或更改（即SWP VAP和电压补偿），否则将要再次对示波器重新校正一次了。
