2020年03月16日 | 数码管怎么测量_如何使用万用表判断数码管的好坏
2020-03-16 来源：elecfans
一、什么是数码管
数码管是一种半导体发光器件，其基本单元是发光二极管。数码管按段数可分为七段数码管和八段数码管，八段数码管比七段数码管多一个发光二极管单元，也就是多一个小数点（DP）这个小数点可以更精确的表示数码管想要显示的内容；按能显示多少个（8）可分为1位、2位、3位、4位、5位、6位、7位等数码管。
二、数码管分类
按发光二极管单元连接方式可分为共阳极数码管和共阴极数码管。共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极（COM）的数码管，共阳数码管在应用时应将公共极COM接到+5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮，当某一字段的阴极为高电平时，相应字段就不亮。共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极（COM）的数码管，共阴数码管在应用时应将公共极COM接到地线GND上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮，当某一字段的阳极为低电平时，相应字段就不亮。
三、数码管结构
数码管由8个发光二极管（以下简称字段）构成，通过不同的组合可用来显示数字0~9、字符A ~ F、H、L、P、R、U、Y、符号“-”及小数点“。”。数码管的外形结构如下图所示。数码管又分为共阴极和共阳极两种结构。
四、数码管工作原理

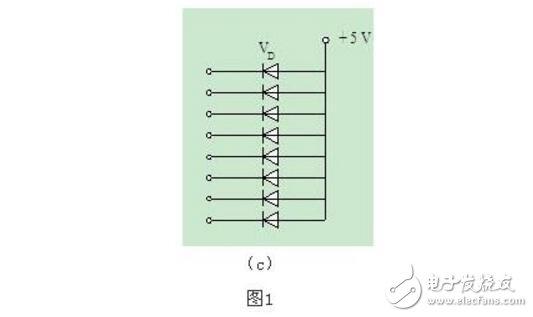

共阳极数码管的8个发光二极管的阳极（二极管正端）连接在一起。通常，公共阳极接高电平（一般接电源），其它管脚接段驱动电路输出端。当某段驱动电路的输出端为低电平时，则该端所连接的字段导通并点亮。根据发光字段的不同组合可显示出各种数字或字符。此时，要求段驱动电路能吸收额定的段导通电流，还需根据外接电源及额定段导通电流来确定相应的限流电阻。

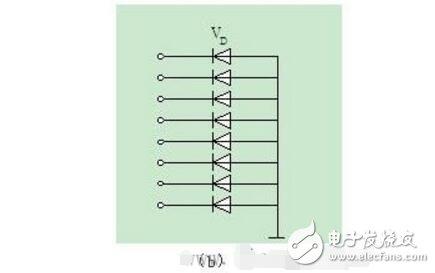

共阴极数码管的8个发光二极管的阴极（二极管负端）连接在一起。通常，公共阴极接低电平（一般接地），其它管脚接段驱动电路输出端。当某段驱动电路的输出端为高电平时，则该端所连接的字段导通并点亮，根据发光字段的不同组合可显示出各种数字或字符。此时，要求段驱动电路能提供额定的段导通电流，还需根据外接电源及额定段导通电流来确定相应的限流电阻。
