2020年03月31日 | ARM处理器的Cache之cortex a8

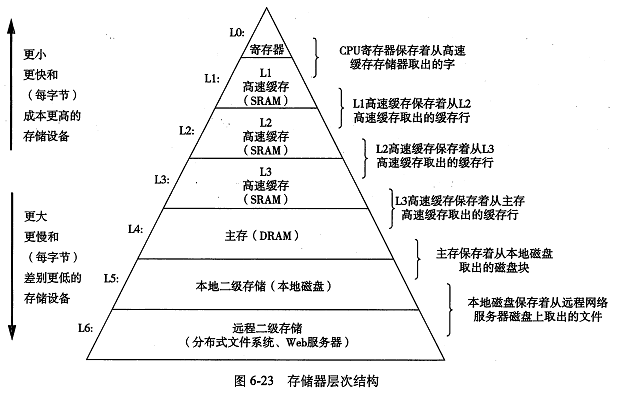

    Cache 是位于 CPU与主存储器DRAM（Dynamic RAM，动态存储器）之间的少量超高速静态存储器 SRAM（static RAM），其是为了解决 CPU 与 主存之间速度匹配问题而设置的，不能由用户直接寻址访问。

    具有 Cache 的计算机，当 CPU 需要进行存储器存取时，首先检查所需数据是否在 Cache中。如果存在，则可以直接存取其中的数据而不必插入任何等待状态，这是最佳状态，称为高速命中；当 CPU 所需信息不在 Cache 中时，则需切换存取主存储器，由于速度较慢，需要插入等待，这种情况称为 高速未命中；在CPU存取主存储器的时候，按照最优化原则将存储信息同时写入到 Cache 中以保证下次可能的高速缓存命中。因此，同一数据可能同时存储在主存储器和 Cache 中。

    传统的 Socket 架构通常采用两级缓冲结构，即在 CPU 中集成了 一级缓存（L1 Cache），在主板上装二级缓存（L2 Cache）。

    CPU 首先在 L1 Cache 中查找数据，如找不到，则在 L2 Cache 中查找，如果数据在 L2 Cache 中，控制器在传输数据的同时，修改 L1 Cache；若数据既不在 L1 Cache中，也不在 L2 Cache中，控制器则从主存储器中获取数据，将数据提供给CPU的同时修改两级 Cache。

    在主存储器--Cache存储体系中，所有的指令和数据都存在主存储器中，Cache只是存放主存储器中的一部分程序块和数据块的副本，只是一种以块为单位的存储方式。Cache 和 主存储器被分为块，每块有多个字节组成。

    CPU访问存储器时，送出访问单元的地址，由地址总线传送到 Cache 控制器中的主存储器地址寄存器 MA 中，主存储器 -- Cache 地址转换机从 MA 获取地址并判断该单元内容是否已在 Cache中存在副本，如果副本已存在于Cache 中，即命中。当命中时，立即把访问地址变换成其在Cache 中的地址，然后访问Cache。

    如果CPU要访问的内容不再 Cache 中，即不命中，则CPU转去直接访问主存储器，并将包含此存储单元的整个数据块（包括该块数据的地址信息）传到 Cache 中，使得以后的若干次对内存的访问可转化为对 Cache 的访问。若 Cache 存储器已满，则需在替换控制部件的控制下，根据某种替换算法/策略，用此块信息替换掉 Cache 原有的某块信息。

   ARM处理器中的 Cache 和 Write Buffer：

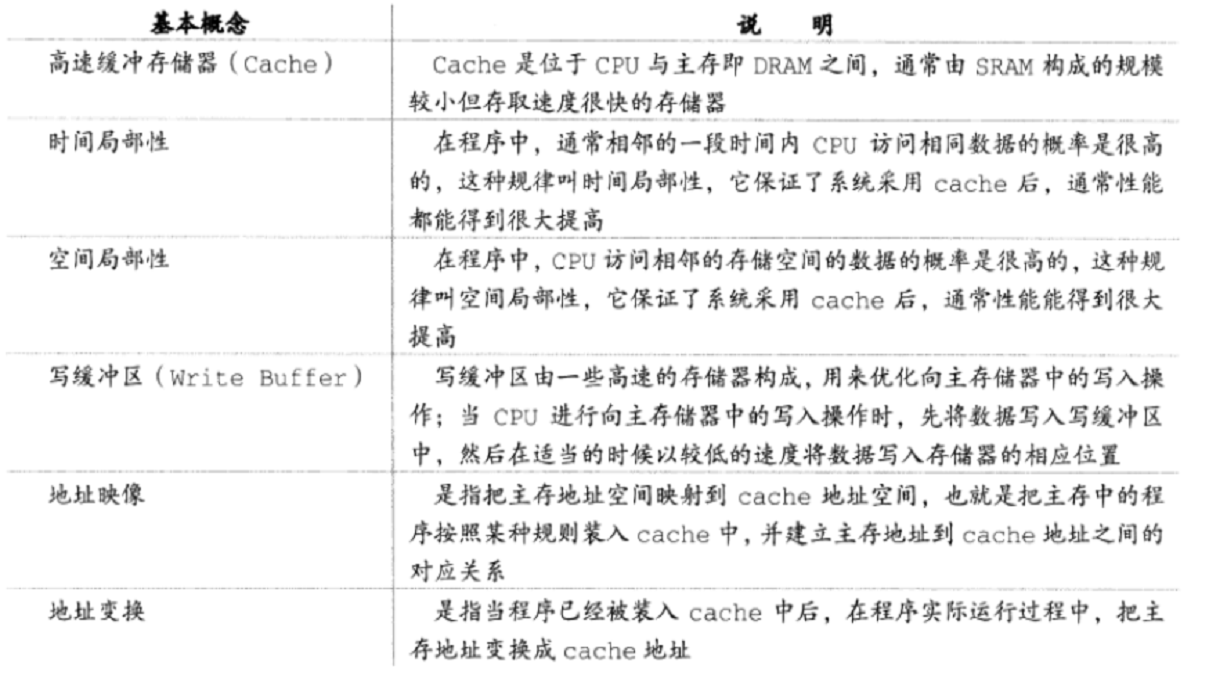

Cache 分类

根据不同的分类标准可以按以下 3 种方法对 Cache 进行分类。

1，数据 cache 和 指令 cache

* 指令 cache ：指令预取时使用的 cache。

* 数据 cache ：数据读写时使用的 cache。

    如果一个存储系统中指令 cache  和 数据 cache 是同一个 cache，称系统使用了统一的cache。反之，如果是分开的，那么称系统使用了独立的cache；如果系统中只包含指令cache或者数据cache，那么在配制系统时可以作为独立的cache使用。

    使用独立的数据 cache 和指令 cache，可以在同一个时钟周期中读取指令和数据，而不需要双端口的 cache，但这时要注意保证指令和数据的一致性。

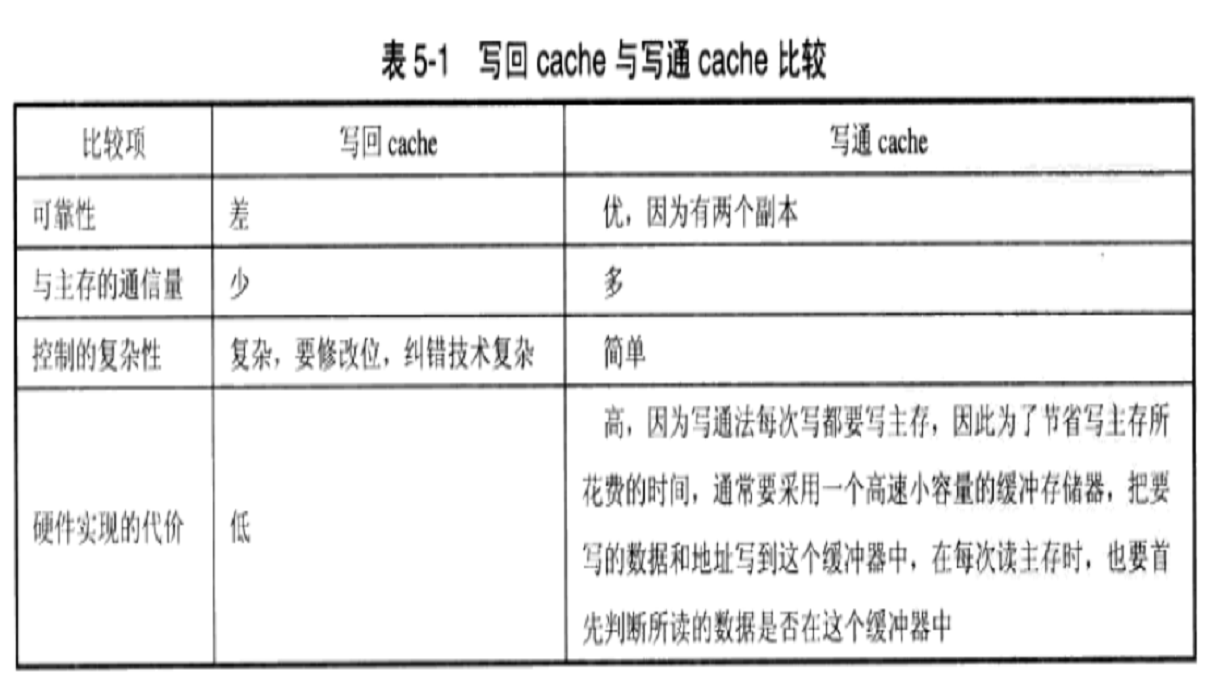

2，写通（write-throught）cache 和 写回（write-back）cache

*写回 cache

    CPU在执行写操作时，被写的数据只写入 cache，不写入主存储器中，仅当需要替换时，才把已经修改的cache块写回到主存储器中。

    在使用这种更新算法的cache 块表中，一般有一个修改位，当一块中的任何一个单元被修改，这一块的修改位被设置为 1，否则这一块的修改位仍保持为 0；在需要替换这一块时，如果对应的修改位为 1，则必须先把这一块写到主存储器中去之后，才能调入新的块，否则，只要用新调入的块覆盖该块即可。

*写通 cache

CPU 在执行写操作时，必须把数据同时写入 cache 和主存储器中，这样，在 cache的块表中就不需要“修改位”，当某一块需要替换时，也不必把这一块写回到主存储器中，新调入的块可以立即直接把这一块覆盖掉。

3，读时分配（read-allocate）cache 和 写时分配（write-allocate）cache

* 读时分配 cache

当进行数据写操作时，如果cache没命中，只是简单的将数据写入到主存储器中，主要在数据读取时，才进行 cache 内容预取。

* 写时分配 cache

在进行数据写操作时，如果cache没命中，cache 系统将会进行 cache 内容预取，从主存储器中将相应的块读取到 cache 中相应的位置，并执行写操作，把数据写入到 cache 中。对于写通类型的cache，数据将会同时写入到主存储器中，对于写回类型的 cache，数据将在合适的时候写回到主存储器中。

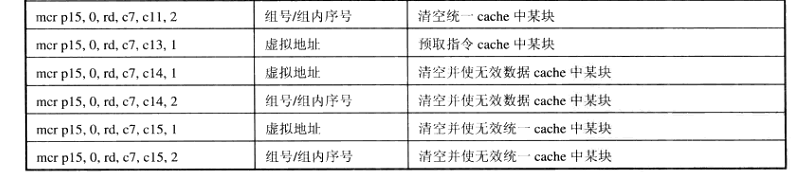

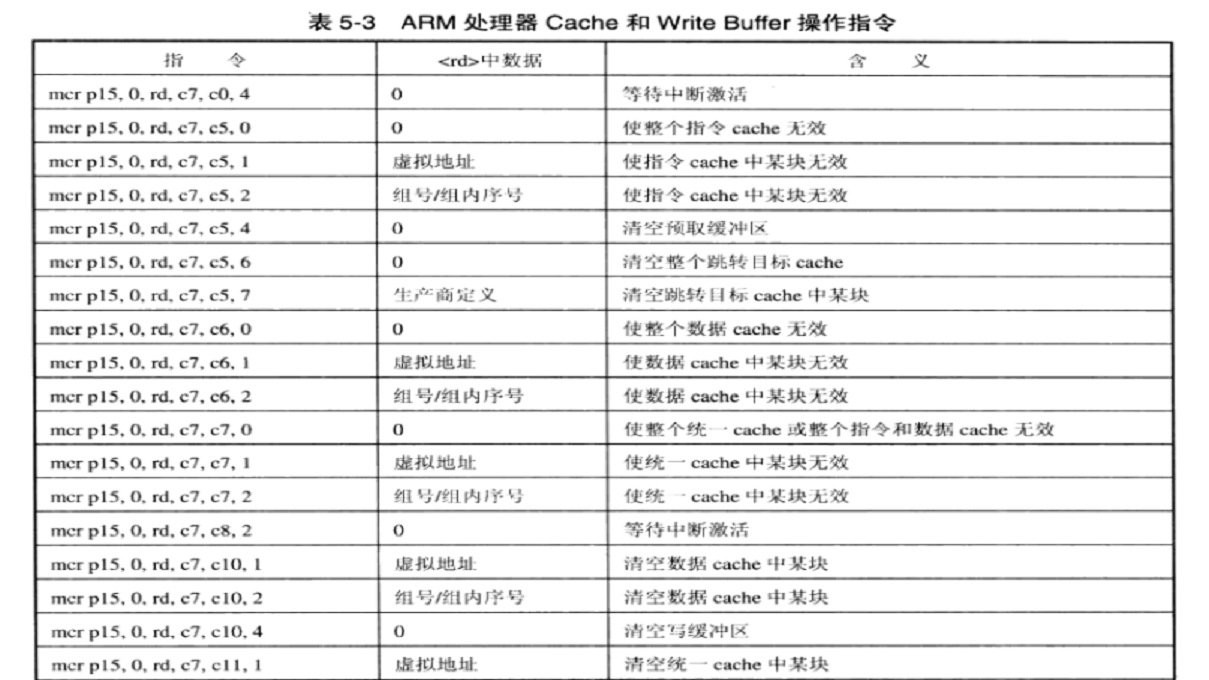

ARM 处理器中的 Cache 和 Write Buffer 操作是通过 CP15 的 C7 寄存器来实现的。访问 CP15 的 C7 寄存器的指令格式如下：

    mcr p15, 0, , , crm,

以 am335x 为实例：

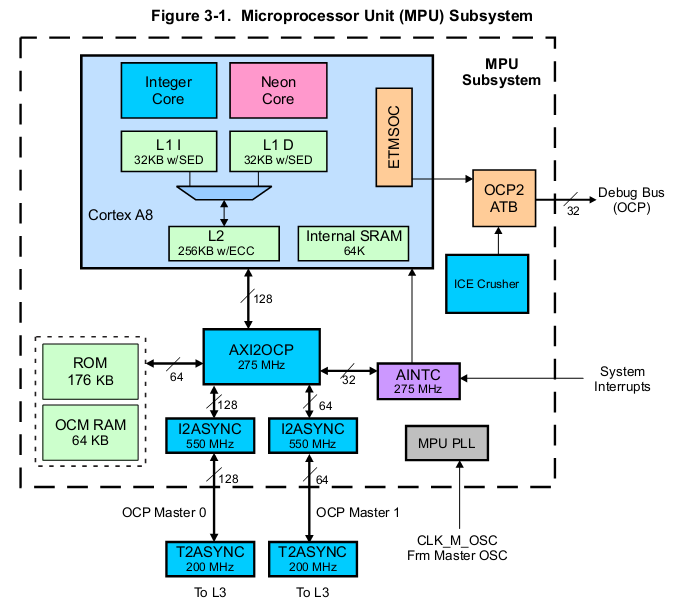

am335x arm cortex a8 中 Cache ：

    Cache

        |------L1 Cache

        |             |------L1 Icache         (32 KB 独立的指令 cache)

        |             |------L1 Dcache        (32 KB 独立的数据 cache )

        |------L2 Cache                         (256KB)

L１ C ac h e
一级高速缓存，其容量一般为几十～ 几百K B ，频率与C P U 相同。 L １ C ac h e 可以提
高C P U 的运行效率，它的容量和结构对C P U 的性能影响较大。 L １ C ac h e 越大，系统性
能提高越明显。

L２ C ac h e
二级高速缓存，其容量一般相当于L １ C ac h e 的４ ～ ８ 倍。 L ２ C ac h e 的容量和频率对
C P U 的性能影响也较大，L ２ C a c h e 的时钟频率一般为C P U 主频的１ ／２ 、２ ／５ 和１ ／３
