一、时钟体系结构

CPU-FCLK：400MHZ

AHB总线-HCLK：136MHZ

APB总线-PCLK：68MHZ

文档解释：

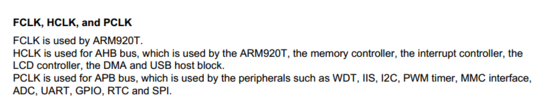

中文翻译：FCLK、HCLK和PCLK，FCLK由ARM920T使用。HCLK用于AHB总线，由ARM920T、内存控制器、中断控制器、LCD控制器、DMA和USB主机块。PCLK用于APB总线，用于WDT、IIS、I2C、PWM定时器、MMC接口等外围设备，ADC、UART、GPIO、RTC和SPI。

问题：如何得到FCLK，HCLK，PCLK和MPLL、HDIV、PDIV？

（假设我们要使用FCLK=400MHZ，HCLK=100MHZ，PCLK=50MHZ——>1:4:8）

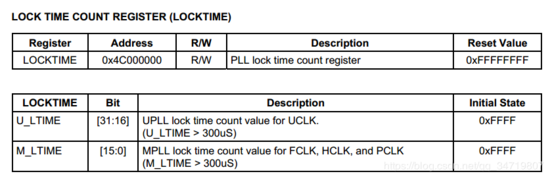

第一步：先设置lock time

/* 设置MPLL, FCLK : HCLK : PCLK = 400m : 100m : 50m */

    /* LOCKTIME(0x4C000000) = 0xFFFFFFFF */

    ldr r0, =0x4C000000

    ldr r1, =0xFFFFFFFF

    str r1, [r0]

第二步：设置CLKDIVN

讲解：

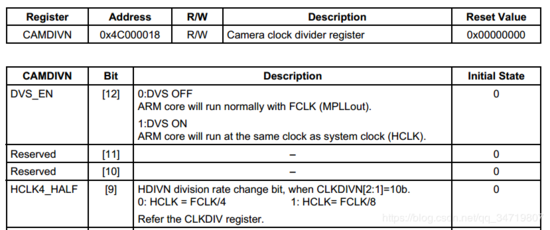

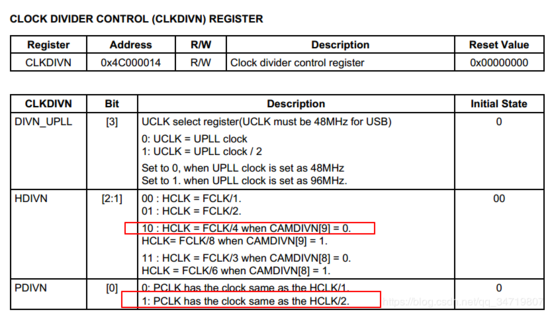

设置CLKDIV的HDIVN[2:1]=10且CAMDIVN[9]=0(默认为0，如果没使用可以不修改)：HCLK=FCLK/4

设置CLKDIV的[0]为1：PCLK=HCLK/2

所以设置完后CLKDIV=0x101

 /* CLKDIVN(0x4C000014) = 0X5, tFCLK:tHCLK:tPCLK = 1:4:8  */

    ldr r0, =0x4C000014

    ldr r1, =0x5

    str r1, [r0]

第三步：设置MPLLCON

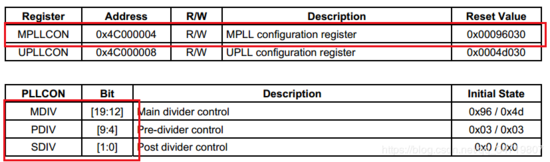

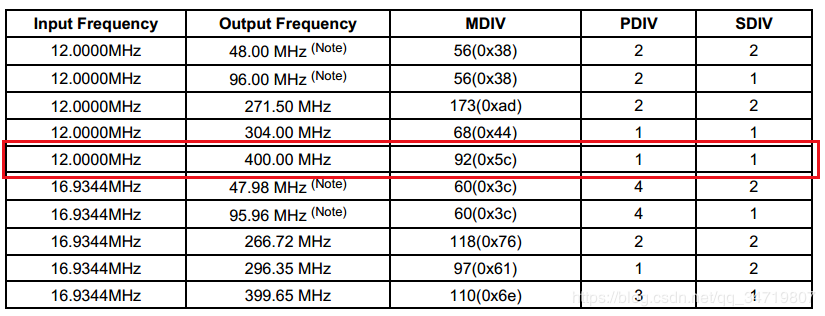

讲解：设置MPLLCON：FCLK=400M→MDIV=92，PDIV=1 ，SDIV=1

m=MDIV+8=92+8=100，p=PDIV+2=1+2=3，s=SDIV=1+2=3

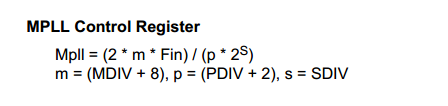

mpll=2*m*Fin/(p*2^s) = 2*100*12/(3*2^1)=400M=FCLK

/* 设置MPLLCON(0x4C000004) = (92<<12)|(1<<4)|(1<<0)

     *  m = MDIV+8 = 92+8=100

     *  p = PDIV+2 = 1+2 = 3

     *  s = SDIV = 1

     *  FCLK = 2*m*Fin/(p*2^s) = 2*100*12/(3*2^1)=400M

     */

    ldr r0, =0x4C000004

    ldr r1, =(92<<12)|(1<<4)|(1<<0)

    str r1, [r0]

第四步：设置CPU工作于异步模式

所以我们还需要将这段代码拷贝到我们的start.S中去,让CPU处于异步模式

MMU_SetAsyncBusMode

mrc p15,0,r0,c1,c0,0

orr r0,r0,#R1_nF:OR:R1_iA

mcr p15,0,r0,c1,c0,0

二、编写代码（start.S）

.text

.global _start

_start:

    /* 关闭看门狗 */

    ldr r0, =0x53000000

    ldr r1, =0

    str r1, [r0]

    /* 设置MPLL, FCLK : HCLK : PCLK = 400m : 100m : 50m */

    /* LOCKTIME(0x4C000000) = 0xFFFFFFFF */

    ldr r0, =0x4C000000

    ldr r1, =0xFFFFFFFF

    str r1, [r0]

    /* CLKDIVN(0x4C000014) = 0X5, tFCLK:tHCLK:tPCLK = 1:4:8  */

    ldr r0, =0x4C000014

    ldr r1, =0x5

    str r1, [r0]

    /* 设置CPU工作于异步模式 */

    mrc p15,0,r0,c1,c0,0

    orr r0,r0,#0xc0000000   //R1_nF:OR:R1_iA

    mcr p15,0,r0,c1,c0,0

    /* 设置MPLLCON(0x4C000004) = (92<<12)|(1<<4)|(1<<0)

     *  m = MDIV+8 = 92+8=100

     *  p = PDIV+2 = 1+2 = 3

     *  s = SDIV = 1

     *  FCLK = 2*m*Fin/(p*2^s) = 2*100*12/(3*2^1)=400M

     */

    ldr r0, =0x4C000004

    ldr r1, =(92<<12)|(1<<4)|(1<<0)

    str r1, [r0]

    /* 一旦设置PLL, 就会锁定lock time直到PLL输出稳定

     * 然后CPU工作于新的频率FCLK

     */

    /* 设置内存: sp 栈 */

    /* 分辨是nor/nand启动

     * 写0到0地址, 再读出来

     * 如果得到0, 表示0地址上的内容被修改了, 它对应ram, 这就是nand启动

     * 否则就是nor启动

     */

    mov r1, #0

    ldr r0, [r1] /* 读出原来的值备份 */

    str r1, [r1] /* 0->[0] */

    ldr r2, [r1] /* r2=[0] */

    cmp r1, r2   /* r1==r2? 如果相等表示是NAND启动 */

    ldr sp, =0x40000000+4096 /* 先假设是nor启动 */

    moveq sp, #4096  /* nand启动 */

    streq r0, [r1]   /* 恢复原来的值 */

    bl main

halt:

    b halt

备注：实例为上一节的led.c
