2020年04月22日 | ADI从软硬件入手打造ToF高性能开发平台，加速应用落地场景

游戏玩家在游戏设备前徒手对空做着各种动作，轻松扮演各种虚拟世界的游戏角色；各色机器人在各种场景中自主导航，轻松避障快速移动实现自主清扫、快递或巡视等多种特定目标任务；卡车司机在午后昏昏欲睡之际，在驾驶舱不断传来警示声音下停下车来休息以保安全……这些都是在我们生活中越来越多的现实科技应用场景，而 ToF（飞行时间法）正在成为这些众多创新应用的关键赋能科技之一。

ToF 从最初手机摄像端的潮流应用迅速走进大众视野，并在各个应用领域初显峥嵘。据 IHS Markit 报告，基于 ToF 方案的多方面优势，预计 2022 年 ToF 市场规模将达到 15 亿美元，占 3D 传感市场的 50%左右。ADI 工业市场经理李佳在近日面对媒体采访时也认为，作为 3D 深度视觉领域三大主流方案之一，ToF 技术除了应用在手机上之外，也在 VR/AR 手势交互、汽车电子 ADAS、安防监控以及新零售等多个领域都开始大显身手，有望推动新一波 3D 智能感知应用创新。

ADI 工业市场经理李佳

生态蓬勃发展，推动 ToF 技术新一波 3D 智能感知应用

众所知周，ToF 在与双目和结构光对比中，最大的优点在于测距，它的深度计算精度往往不随距离改变而变化，而且基本都能够保持在厘米级别。因此在包含大范围运动的场景下，ToF 适用度非常高。2010 年之前，ToF 技术多应用于宇宙测量、高精显微镜等科研领域，随着发光元器件性能的大幅提高，自动驾驶、VR/AR、工业机器人、物联网等行业逐渐兴起，进一步带动了 ToF 应用市场发展。“就目前而言，ToF 匹配度最高的应用场景包括自动驾驶中行车环境的测距、感知，工业领域人机协同安全距离的监测，机器视觉，物流行业的体积、计算，机器人的导航等等，都充分了利用了 ToF 传感器在精准定位和距离测算上的优势。”李佳指出。

脉冲式 ToF 是其中一种景深测量技术，为了精确同步光脉冲，每秒需要对数百万个像素执行这些计算，并且还要根据工作条件进行调整，这对混合信号电路设计与应用而言极具挑战，ADI 是为数不多拥有技术专长、可提供兼具高性能和成本效益的 ToF 解决方案的公司之一。在 2014 年，ADI 开始为国外某知名 AR 眼镜定制 ToF 技术，该产品成功落地并实现人机交互和 3D 重建功能；2016-2017 年，ADI ToF 技术用于车内手势识别；2018 年，ADI ToF 技术开始与国内某品牌手机合作并成功批量上市……“到目前为止，ADI 的 ToF 技术和产品不仅涵盖了从工业、消费到汽车等，应用的边界拓展仍在继续，未来更大空间、更高分辨率深度数据与强大的分类算法以及 AI 相结合，将会解锁更多新的场景。”李佳表示。

ADI ToF 方案应用发展时间轴

在过去一段时间内，ToF 应用逐渐呈现出加速落地的态势。如 SLAM（同步定位与建图）对在机器人的自主定位和导航中开始发挥主动作用，有效推动了人机交互的实现；ADI 所开发的 ToF 模块结合影像传感器和 VGA ToF 传感器模块与内建图像处理器方案，为汽车倒车系统、开门防护系统、停车辅助系统及盲点侦测等应用提供更大范围的碰撞侦测预防。 “要更进一步提升 ToF 技术的行业大规模应用，始终需要上中下游产业链伙伴们一起配合，包括光学、电、芯片级、电路级以及模组厂等，甚至还有一些应用需要专业团队来开发、适配整个方案。” 李佳指出。据悉，ADI 已经和 Arrow 推出了 3D 飞行时间开发套件，并与远景智能等多家软件方案公司合作推出满足丰富应用场景的完整解决方案。

ADI ToF 产业链

ADI ToF 模拟前端核心芯片解析，构筑精确测量硬件平台

通常而言，ToF 技术根据调制方法的不同，可以分为两种：脉冲调制和连续波调制。两种 ToF 调制方法都有各自的优缺点，需要根据实际应用用例综合考量的点包括测量距离、使用系统的环境、精度要求、热 / 功耗限制、外形大小以及电源问题等。据李佳介绍，ADI 的 ToF 解决方案目前主要采用 CCD 传感器的脉冲原理方式，CCD 作为一个全局曝光器件，在室外远距离场景下，具有非常良好的性能。同时 CCD 作为全局曝光的传感器，又是窄快门曝光，对于外界抗干扰性能非常强。

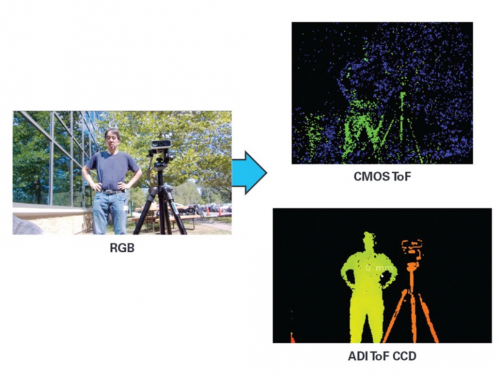

户外环境下 CMOS ToF 系统(850 nm 光源)与 ADI 的 CCD ToF 系统在识别人与三脚架的效果对比。

具体来看，ADI 的 ToF 解决方案使用了高性能 ToF CCD 和集成了 12 位 ADC、深度处理器（将来自 CCD 的原始模拟图像信号处理成深度 / 像素数据），以及高精度时钟发生器（为 CCD 和激光器生成驱动时序）的 ToF 模拟处理前端。ToF CCD 主芯片 ADDI903x 系列具有很好的性能，传感器将采集的光信号转换成电信号，运用深度计算把最终距离信息送到 SOC 处理，然后将数据提供给算法适配，整个过程涉及传感器、镜头、发射器件、平台、应用等。对硬件厂商而言，需要和模组厂配合打造小型化、集成度高的产品来适配应用厂商，然后适应不同的应用场景。

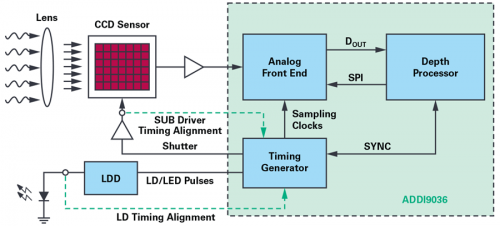

ADI CCD ToF 前端芯片 ADDI903x 提供的功能

由于 ADI ToF 系统级解决方案使用了分辨率为 640×480 的 ToF 图像传感器，因此其分辨率比市面上大部分其他 ToF 解决方案的分辨率高 4 倍。同时，这款系统级 ToF 解决方案与 CMOS 解决方案相比，在同样的尺寸或同样的成本下，可提供更高的系统性能。例如高解析度，在光线复杂的环境中，可以更好的区分主体与背景。得益于针对 940nm 发光波段而设计的 CCD 架构，ADI ToF 解决方案也可以更精确的捕捉运动环境中的画面。

除了前端芯片和传感器外，根据 CCD 的需求也会需要比较多的光电器件，而 ADI 的 ToF 解决方案周边器件均是 ADI 公司的产品。“ADI ToF 系统级解决方案不建议客户在使用时进行太多修改，因为该系统中的每一个模块都是 ADI 长期和合作伙伴磨合完成已达到的系统最佳整体性能状态。”李佳特别强调道。

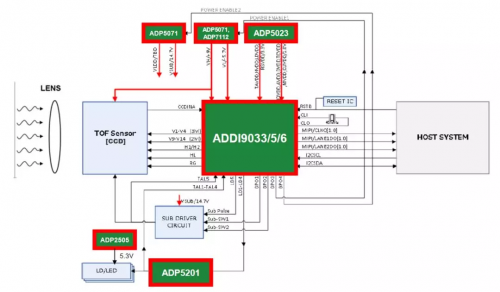

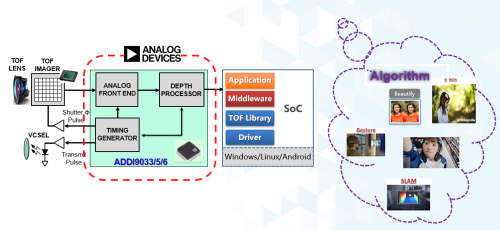

ADI ToF 方案的完整系统组成

寻找并解决潜在技术痛点，探索 ToF 应用更广路径

越来越多的应用场景为 ToF 打开了一个又一个风口，但相关的挑战也可能因而出现，例如同一场景下多个 ToF 应用终端如何避免干扰，特别是对于汽车、工业等这一类的专业级场景，ToF 传感系统的设计不仅需要在精度、范围、响应时间、分辨率、成本、功耗以及可用封装要求之间取得平衡，而且需要针对不同的实际情况中出现的各种不可控的因素，对传感系统的灵活性及抗干扰性等方面进行一些定制化的设计，比如添加一些高可靠性的滤波及抗干扰器件和模块，并加载相关的软件算法，从而保证系统有足够的能力去应对不同类型的突发状况。

试想如果多个自主式机器人在同一大型仓库里分拣货物，或者两辆自动驾驶的汽车同时接近交叉路口，ToF 摄像头无法消除相互光源的干扰，那么使用 ToF 技术进行精确深度测量的应用范围将会严重受限（ADI 发展路线图预计将实现 64 个摄像头同时近程检测的场景）。就算是在消费端，随着各种应用增多，设备间的干扰也将是实实在在的现实问题。因此，ADI 认为 ToF 系统中的防干扰或消除干扰能力将会越来越重要。据透露，ADI 目前采用了一项正在申请专利的算法，它能够避开或消除所有无关的光信息，仅使用自身激光源的光信息，所以能给出正确的深度信息。深度处理器采用伪随机化算法和特殊的图像处理功能，可以消除多机干扰。因此，可以在同个环境中使用多个 ADI ToF 系统。

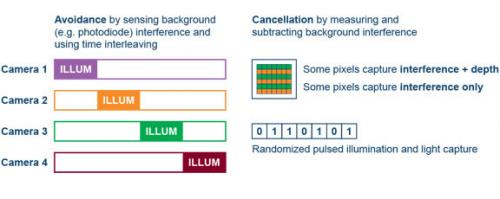

干扰抑制算法

除此之外，随着 3D 算法进一步成熟，数据分析将被用来收集大量关于人们行为的有效信息，这种技术可能最先应用于楼宇控制应用，例如门禁系统。垂直安装的传感器增加了深度信息，这意味着可以非常准确地计算人数。另一个用例是智能自动门开启，它可以对人进行区分，只有在检测到真人时才开启。ADI 目前也正在开发人员计数和真人区分的软件算法，通过使用深度信息，可以在许多具有挑战性的条件下对人进行高精度的分类，例如在光线暗淡或没有环境光的环境中，在人口密度较大的地区，以及在人员着装复杂的情况下。最重要的是，几乎可以消除人员计数错误。

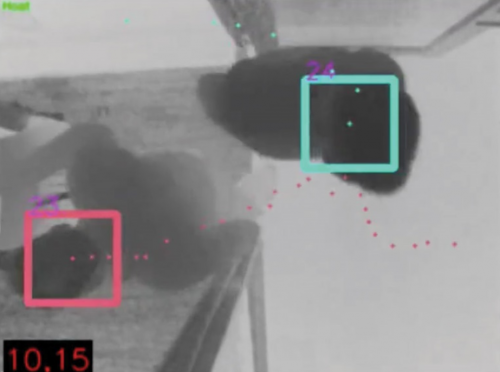

使用深度传感技术的人员跟踪算法

本文总结

对于很多技术而言，技术的成熟度并非技术普及的唯一因素，还与技术的成本和产业链协同有很大的关系。在过去的 2019 年里，ToF 技术不断被领先手机厂商广泛采用，在技术的演进道路上走出了关键一步。未来如何通过技术手段去真正实现成本、功耗、体积、速度、寿命、稳定性以及抗干扰能力等多方面的平衡，达到一个相对目前来说更为优化的水平，进而实现 ToF 技术实际应用中可靠性的成倍提升，是 ToF 技术普及乃至整个市场健康发展的前提，也是诸如 ADI 这类 ToF 技术系统级解决方案提供商需要考虑的研究重点。
