2020年08月05日 | stm8 halt低功耗模式
2020-08-05 来源：elecfans
STM8
STM8系列是意法半导体公司生产的8位的单片机。该型号单片机分为STM8A、STM8S、STM8L三个系列。STM8A：汽车级应用STM8S：标准系列STM8L：超低功耗MCU
内核高级STM8内核，具有3级流水线的哈佛结构扩展指令集存储器程序存储器：8K字节Flash；10K 次擦写后在55°C环境下数据可保存20年数据存储器：640 字节真正的数据EEPROM；可达30万次擦写RAM：1K字节
时钟、复位和电源管理2.95到5.5V工作电压灵活的时钟控制，4个主时钟源– 低功率晶体振荡器– 外部时钟输入– 用户可调整的内部16MHz RC– 内部低功耗128kHz RC带有时钟监控的时钟安全保障系统电源管理：– 低功耗模式（ 等待、活跃停机、停机）– 外设的时钟可单独关闭永远打开的低功耗上电和掉电复位

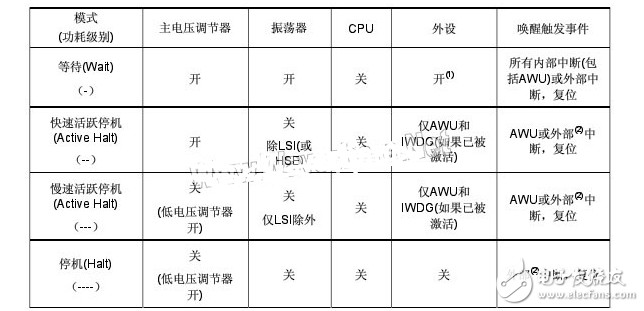

四种STM8低功耗模式的主要特性如表。
（表12：STM8S低功耗模式管理）
1．如果外设时钟未被关闭
2．包括通讯外设的中断（参见中断向量表）
STM8等待（Wait）模式
在运行模式下执行WFI（等待中断）指令，可进入等待模式。此时CPU停止运行，但外设与中断控制器仍保持运行，因此功耗会有所降低。等待模式可与PCG（外设时钟门控），降低CPU时钟频率，以及选择低功耗时钟源（LSI，HSI）相结合使用，以进一步降低系统功耗。参见时钟控制
（CLK）的说明。
在等待模式下，所有寄存器与RAM的内容保持不变，之前所定义的时钟配置也保持不变（主时钟状态寄存器CLK_CMSR）。
当一个内部或外部中断请求产生时，CPU从等待模式唤醒并恢复工作。
STM8停机（Halt）模式
在该模式下主时钟停止。即由fMASTER提供时钟的CPU及所有外设均被关闭。因此，所有外设均没有时钟，MCU的数字部分不消耗能量。
在停机模式下，所有寄存器与RAM的内容保持不变，默认情况下时钟配置也保持不变（主时钟状态寄存器CLK_CMSR）。
MCU可通过执行HALT指令进入停机模式。外部中断可将MCU从停机模式唤醒。外部中断指配置为中断输入的GPIO端口或具有触发外设中断能力的端口。
在这种模式下，为了节省功耗主电压调节器关闭。仅低电压调节器（及掉电复位）处于工作状态。
快速时钟启动
HSI RC的启动速度比HSE快（参见数据手册中电特性参数）。因此，为了减少MCU的唤醒时间，建议在进入暂停模式前选择HSI做为fMASTER的时钟源。
在进入停机模式前可通过设置内部时钟寄存器CLK_ICKR的FHWU位选择HSI做为fMASTER的时钟源，而无需时钟切换。参见时钟控制章节。
STM8活跃停机（AcTIve Halt）模式
活跃停机模式与停机模式类似，但它不需要外部中断唤醒。它使用AWU，在一定的延时后产生一个内部唤醒事件，延迟时间是用户可编程的。
在活跃暂停模式下，主振荡器、CPU及几乎所有外设都被停止。如果AWU和IWD已被使能，则只有LSI RC与HSE仍处于运行状态，以驱动AWU和IWD计数器。为进入活跃停机模式，需首先使能AWU（如AWU章节所述），然后执行HALT指令。
主电压调节器自动关闭
默认情况下，为了从活跃停机模式快速唤醒，主电压调节器处于激活状态。但其电流消耗是不可忽视的。
为进一步降低功耗，当MCU进入活跃停机模式时，主电压调节器可自动关闭。通过设置内部时钟寄存器CLK_ICKR的REGAH位可实现此功能。此时：
MCU内核由低功耗电压调节器（LPVR）供电（如同停机模式）。
仅LSI时钟源可用，因为HSE时钟源对于LPVR来说电流消耗太大。
在唤醒时主电压调节器重新被打开，这需要一个比较长的唤醒时间（参见STM8数据手册电特性部分唤醒时间与电流消耗的相关数据）。
快速唤醒时钟
如停机模式所述，为了缩短唤醒时间，建议使用HSI做为fMASTER的时钟源。FHWU位也可用于缩短切换时间。
在活跃停机模式下，快速唤醒是很重要的。这可以提高CPU的执行效率，使MCU处于运行状态与低功耗模式之间的时间最短，从而减少整体平均功耗。
