　　SP430 系列单片机基础时钟主要是由低频晶体振荡器，高频晶体振荡器，数字控振荡器（DCO），锁频环（FLL）及 FLL+等模块构成。由于 430 系列单片机中的型号不同而时钟模块也将有所不同。虽然不同型号的单片机的时基模块有所不同，但这些模块生出来的结果是相同的。在MSP430F13、 14中是有TX2振荡器的， 而MSP430F11X，F11中是用LFXT1CLK来代替XT2CLK时钟信号的。在时钟模块中有3个（对于F13，F14）时信号源（或 2个时钟信号源，对于F11X、F11X1）：

　　1-LFXT1CLK： 低频/高频时钟源。由外接晶体振荡器，而无需外接两个振荡电容器常使用的晶体振荡器是32768HZ。

　　2-XT2CLK： 高频时钟源。由外接晶体振荡器。需要外接两个振荡电容器，较常的晶体振荡器是 8MHZ。

　　3-DCOCLK： 数字可控制的 RC 振荡器。

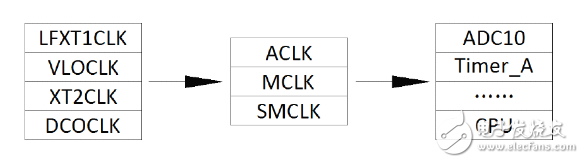

　　在这三个时钟源的独立工作或是在三个时钟源相互协调配合（是可以通过软件配置的）下为2553系统提供了系统时钟ACLK、MCLK和SMCLK。ALCK、MCLK、SMCLK是和CPU或者外设连接起来的，而LFXT1CLK、XT2CLK、DCOCLK、VLOCLK这四个又是和ALCK、MCLK、SMCLK连接起来的，也就是说LFXT1CLK、XT2CLK、DCOCLK、VLOCLK是通过ALCK、MCLK、SMCLK和外设连接起来的。

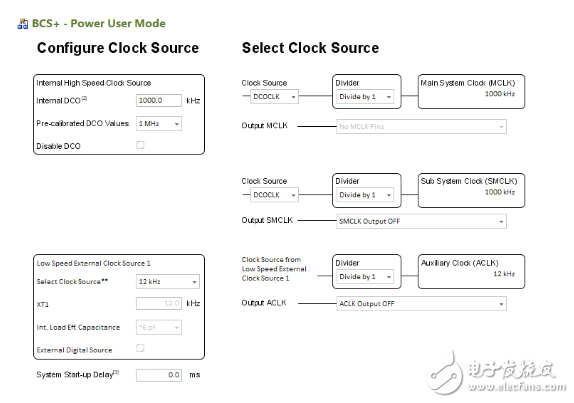

　　上电后，系统默认使用的主系统时钟MCLK和子系统时钟SMCLK是同为DCOCLK产生的1MHz时钟，而辅助时钟ACLK则为内部VLOCLK产生的12KHz时钟。G2553上电后时钟的初始状态我们可以用Grace来查看：

　　可以看出MCLK和SMCLK都是DCOCLK产生的1MHz的时钟，ACLK则是VLOCLK产生的12KHz的时钟。

　　DCO时钟：

　　DCO时钟源产生的频率可以通过DCOCTL寄存器来设置寄存器来设定，通过设定DCOCTL中的高三位（其名字为DCOx），BCSCTL1基本时钟控制寄存器低四位（其名字为RSELx）就可以控制DCO振荡器产生100K~20M不等的时钟频率。设定时应尽量居中，以保持稳定

　　1.DCOCTL，DCOControlRegister

　　DCOxDCO频率选择寄存器，通过该位设置DCO的频率。

　　MODx模式选择位。

　　2.BCSCTL1，BasicClockSystemControlRegister1

　　XT2OFFG2553该位无效，详细请参阅官方技术文档。

　　XTS LFXT1，模式选择位

　　0低频模式。

　　1高频模式。

　　DIVAx

　　分频寄存器，分频后给ACLK提供时钟00/1。01/2。10/4。11/8。

　　RSELx DCO频率选择寄存器，通过该位设置DCO频率。

　　3.BCSCTL2，BasicClockSystemControlRegister2

　　SELMx

　　MCLK时钟源选择

　　00DCOCLK。

　　01DCOCLK，与00效果一样。

　　10G系列单片机该位无效。

　　11低频外部时钟。

　　DIVMx

　　时钟源分频寄存器，选择时钟源后经过该位分频后提供给MCLK

　　00/1。01/2。10/4。11/8。

　　SELS

　　SMCLK时钟源选择寄存器

　　0DCOCLK。

　　1外部晶振。

　　DIVSx

　　时钟源分频寄存器，选择时钟源后经过该位分频后提供给SMCLK

　　00/1。01/2。10/4。11/8。

　　DCOR 该位保留。

　　4.BCSCTL3，BasicClockSystemControlRegister3

　　XT2SxG系列单片机该位无效

　　LFXT1Sx

　　对G系列单片机，当BCSCTL1寄存器中XTS=0时，该位的设置才有效

　　00外部接的是32768HZ的晶振。

　　01保留位。

　　10选择超低频外部时钟（VLOCLK）

　　11数字外部时钟源。

　　XCAPx

　　振荡器电容选择寄存器，当XTS=0时该位有效，假如XTS=1或者LFXT1Sx=11，

　　XCAPx应该设置为00

　　00~1pF。01~6pF。10~10pF。11~12.5pF。

　　XT2OF 对G系列单片机该位无效

　　LFXT1OF

　　LGXT1晶体振荡器故障状态寄存器

　　0没有故障。

　　1有故障。

　　5.IE1，InterruptEnableRegister1中断使能寄存器

　　OFIE

　　晶体振荡器故障使能寄存器

　　0禁止中断

　　1使能中断

　　MSP430G22x0不支持该位。

　　6.IFG1，InterruptFlagRegister1

　　OFIFG

　　晶体振荡器故障标志寄存器

　　0没有发生中断。

　　1有中断事件发生。

　　MSP430G22x0不支持该位。
