2020年09月11日 | 基于stm8的IIC协议---DS3231时钟模块读取

一、综述

上一篇协议已经详细解说了iic协议的各个函数，通过上一篇协议，相信大家已经对iic有了一定的认识。这一篇博客，我是利用了IIC协议来实现DS3231传感。刚学习的朋友可以买一块来试手，上手较为简单。

二、具体任务实现步骤

1.硬件上：

接线较为简单，保证传感接地与接上电源，由数据手册可以知道，电源要接3.3v，过大电流会烧坏传感。SDA 与 SCL两个引脚分别接自己定义的

2.软件上：

（1）官方手册

这里给出的数据手册是英文版的，可以自行提取，需要中文版的可以自己去淘宝搜索一下，看一些相关的介绍和去百度找中文资料手册。

链接：https://pan.baidu.com/s/1Oo6o68SoVr7gt8tPZIoQxw

提取码：uzih

（2）器件地址　

设备地址可以从数据手册上找到。

#define DS3231_Address           0xD0                           //设备地址

（3）寄存器地址

这里的寄存器地址有很多个，但是实际用到的时候，只要任选一个即可。

#define DS3231_Address           0xD0                           //设备地址

#define Seconds_Register         0x00                           //秒钟寄存器

#define Minutes_Register         0x01                           //分钟寄存器

#define Hour_Register            0x02                           //小时寄存器

#define Day_Register             0x03                           //星期寄存器

#define Date_Register            0x04                           //日期寄存器

#define Month_Register           0x05                           //月份寄存器（第七位是世纪位）

#define Year_Register            0x06                           //年份寄存器

三、例程

3.1库函数添加

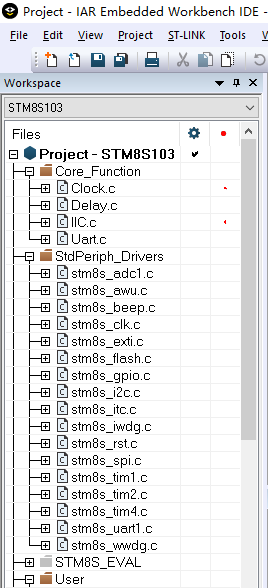

在进行所有调试之前，首先要确保工程已经添加了库函数，打开STM8S_StdPeriph_Lib，这是一个官方的库文件，下载IAR STM8包的时候就携带，将Libraries文件复制到你工程所在的文件下，并将有关于ADC的库文件添加到你的工程列表当中。添加完成后，就可以开始编写代码了（如果你将全部的库文件都添加进来的话，编译程序后库文件还有红点报错的话，这是因为你选的芯片上没有该功能，你需要将其删掉才能不报错。）如图。

3.2代码部分

clock.c文件的代码：

#include "Clock.h"

uint8_t vSen_DS3231_Read_Bytes()

{

  uint8_t uRev_Register_Data = 0x00;

   //起始信号：

  Start_Signal_IIC_();

   //发送设备地址

  Send_Data_IIC_(DS3231_Address);

    bIIC_ReadACK();

   //发送寄存器

  Send_Data_IIC_(Hour_Register);

   //主动相应

  vIIC_Ack();

   //起始信号：

  Start_Signal_IIC_();

   //发送设备地址

  Send_Data_IIC_(DS3231_Address+1);

   //主动相应

  vIIC_Ack();

   //读取寄存器地址.

  uRev_Register_Data=uIIC_RecvByte();

   //主动不应答

  vIIC_NAck();

   //结束信号

  End_Data_IIC_();

  return uRev_Register_Data;

}

uint8_t vSen_DS3231_Write_Bytes(void)

{

   //起始信号：

  Start_Signal_IIC_();

  //发送设备地址

  Send_Data_IIC_(DS3231_Address);

  //判断是否有应答

 bIIC_ReadACK();

  //4.发送寄存器

  Send_Data_IIC_(Hour_Register);

  //5.等待响应

  bIIC_ReadACK();

  //6.发送数据到寄存器中

  Send_Data_IIC_(0x10);

  //7.等待应答

  bIIC_ReadACK();

  //8.结束信号

  End_Data_IIC_();

  return 1;

}

u8 read_Bytes(u8 ReadAddr)
{

   uint8_t uRev_Register_Data = 0x00;

   //起始信号：

   Start_Signal_IIC_();

   //发送设备地址

   Send_Data_IIC_(DS3231_Address);

   bIIC_ReadACK();

   //4.发送寄存器

   Send_Data_IIC_(ReadAddr);

   //5.主动相应

   vIIC_Ack();

   //起始信号：

   Start_Signal_IIC_();

   //发送设备地址

   Send_Data_IIC_(DS3231_Address+1);

   //主动相应

   vIIC_Ack();

   //读取寄存器地址.

   uRev_Register_Data=uIIC_RecvByte();

   //主动不应答

   vIIC_NAck();

   //结束信号

   End_Data_IIC_();

   return uRev_Register_Data;

}

void DS3231_WriteByte(u8 WriteAddr,u8 DataToWrite)

{

  Start_Signal_IIC_();

  Send_Data_IIC_(DS3231_Address);

  bIIC_ReadACK();

  Send_Data_IIC_(WriteAddr);

  bIIC_ReadACK();

  Send_Data_IIC_(DataToWrite);

  bIIC_ReadACK();

  End_Data_IIC_();

  delay_ms(10000);

}

//************************modify time********************************************

void ModifyTime(u8 yea,u8 mon,u8 da,u8 hou,u8 min,u8 sec)
{
  u8 temp=0;
  DS3231_WriteByte(0x06,temp);//修改年
  DS3231_WriteByte(0x05,temp);//修改月
  DS3231_WriteByte(0x04,temp);//修改日
  DS3231_WriteByte(0x02,temp);//修改时
  DS3231_WriteByte(0x01,temp);//修改分
  DS3231_WriteByte(0x00,temp);//修改秒
}

　　接下来是iic.c里面的两个函数，iic.c里面的其他函数已经在上一篇贴出来，并且贴出了部分解释。下面两个是B格式与BCD格式的相互转化：

uint8_t Byte_Transform_BCD(uint8_t uData)

{

  uint8_t i, j, uBCD_Code;

  i = uData / 10;

  j = uData % 10;

  uBCD_Code = j + ( i << 4 );

  return uBCD_Code;

}

uint8_t BCD_Transform_Byte(uint8_t uData)

{

    uint8_t uByte_Code;

    uByte_Code  = (uData & 0x0f);

    uData     >>= 4;

    uData      &= 0x0f;

    uData      *= 10;

    uByte_Code += uData;

    return uByte_Code;

}

3.3结局测试

代码已经po出来了，最后是进行数据测试，最直观的办法是看波形变化，如果接收或者发送不了数据，可以直接通过示波器的波形变化曲线来了解一下。最后数据也可以在串口上看到接收发送的数据。

四、总结

到这里为止，基于iic的DS3231协议就差不多了，重要的代码我已经贴出来给大家借鉴一下，应该是较为通俗易懂的了
