2020年09月21日 | 基于TMS470PLF221RFPQ1的汽车仪表盘开发解决方案
2020-09-21 来源：elecfans
TMS470PLF221RFPQ1 是 TI 基于 ARM7 内核，专门用来开发汽车仪表盘的一款 MCU，其内带6个步进电机驱动器，可以同时对六个仪表电机进行细分控制，同时芯片上内带高性能协处理器 HET，可以用产生非常精确的时序，配合 DMA 以及多缓冲串行 SPI，便可以完成对外部功能设计，而且占用非常少的资源，另外，该芯片内置CAN 和 LIN 控制器，非常适合进行汽车仪表盘的开发。利尔达目前已经开发出基于TMS470PLF221RFPQ1的高端带TFT LCD的汽车仪表盘方案。

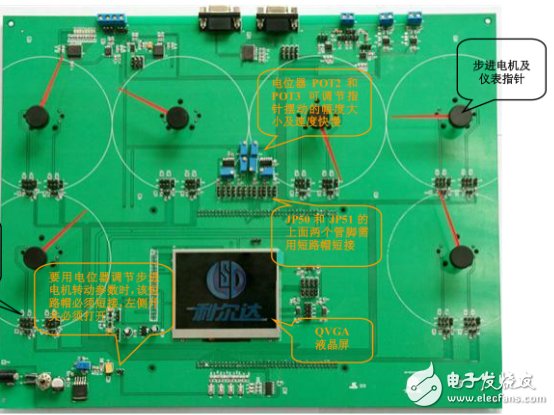

方案图片：

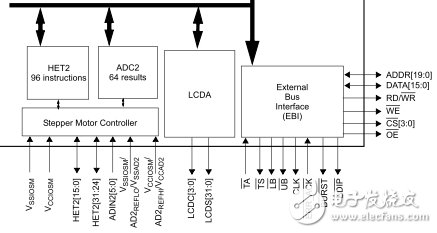

方案框图：
1、方案规格参数基本需求：
•工作电压：VCC 1.8～2.5V
VIO 4.5～6V
•主频：48MHZ ARM7
•ARM7内核，16/32位RISC指令系统
•Flash ：256KB RAM ：16KB
•内带JTAG加密模块JSM
•1路高达1Mbps的多缓冲并行接口，1路SPI接口，2路I²C接口
•内置1路标准CAN和高速CAN总线接口，1路LIN总线接口
•内置支持多大6个步进电机驱动
•22路高端定时器HET1和24路HET2
•内置16路10位ADC1和6路10位ADC2
•I/O口多达105个
•工作温度：-40°C~125°C
•封装：LQFP144
2、LCD显示部分：
本方案的关键部分在于 LCD 屏的驱动，TMS470PLF221RFPQ1 内部有LCDA模块：
外部功能：
A、电源部分设计
B、仪表步进电机设计原理（软硬件部分）
C、CAN/LIN 总线电路设计原理（软硬件部分）
