高达 3.5 GHz 的带宽以及高达 40 GS/s 的采样率，使 DPO7000C 系列成为分析重要高速信号时的不二之选。超过 30 种分析包为通信标准、抖动分析、内存总线标准、矢量分析等等提供深入测量。

DPO7000系列示波器指标与特点：

性能指标	Tektronix DPO7000C
带宽	500 MHz、1GHZ、2.5GHZ、 3.5 GHz
模拟通道	4
模拟采样率（所有通道）	可达 10 Gs/s
模拟采样率（1 条通道）	可达 40 Gs/s
最大可选记录长度（1 条通道）	500 M
波形捕获率（波形/秒）	>310,000

◆Windows7Ultimate64位操作系统和触摸屏显示器
◆FastAcq技术，>250,000wfm/s最大波形捕获速率
◆Pinpoint触发，超过1400种触发组合可以选择
◆自动搜索和标记波形事件
◆53种自动测量和FFT分析

DPO7000系列示波器主要应用：

高级信号测量和分析：标准分析工具包括 53 种自动测量、测量统计、直方图、极限测试、高级波形数学、用户可定义的滤波器并支持自定义 MATLAB 和 .NET 数学插件。可添加高级抖动和眼图分析以及宽带射频分析等专用应用，以扩展测量功能。

强大的触发功能，更轻松地进行捕获：轻松捕获信号异常，包括毛刺、欠幅、设置/保持违例，以及对高达 1.25 Gb/s 的串行数据流的 NRZ 码型锁定，支持 Pinpoint® 触发以及虚拟触发和搜索。

测量和分析工具：应用支持包可提供验证和证明您的最新设计所需的自动一致性测试、富有洞察力的调试工具和广泛的信号连接选项。自动功率测量：自动测量和报告可确保简单、可重复的电源质量、开关损耗、磁损耗和谐波测量等，满足当前高效电源转换器的测量要求。此外，智能 TekVPI 电流和差分探头可降低不确定性并消除功率测量困难。

自动串行分析和一致性测试：对于 CAN、LIN 和 FlexRay 总线，使用协议解码和串行触发选项可简化自动系统设计调试和验证。使用自动一致性测试确保 BroadR-Reach 和 MOST 串行设备的互操作性。

高级抖动和定时分析：通过采用完善的抖动和眼图分析及分解算法，DPOJET 简化了发现当前高速串行、数字和通信系统路中的信号完整性问题和抖动及相关来源的工作。

宽带射频分析：SignalVu 射频和矢量信号分析软件可以在一台仪器中，同时实现矢量信号分析仪功能、频谱分析仪功能及数字示波器的强大触发功能。使用 SignalVu 轻松验证宽带设计并检定宽带频谱事件。

DPO7000系列示波器型号：

型号	模拟带宽	采样率	记录长度	模拟通道
DPO7054C	500 MHz	5 GS/s - 20 GS/s	25M 点 - 250M 点	4
DPO7104C	1 GHz	5 GS/s - 20 GS/s	25M 点 - 250M 点	4
DPO7254C	2.5 GHz	10 GS/s - 40 GS/s	25M 点 - 500M 点	4
DPO7354C	3.5 GHz	10 GS/s - 40 GS/s	25M 点 - 500M 点	4

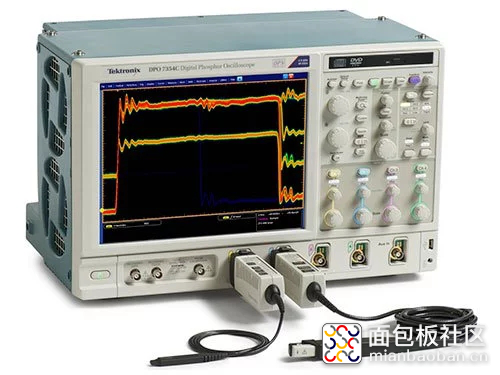

Tektronix DPO7000 数字荧光示波器技术指标
