2020年10月10日 | 如何用万用表判断IGBT的好坏
2020-10-10 来源：elecfans
IGBT（绝缘栅双极型晶体管），是由BJT（双极型三极管）和MOS（绝缘栅型场效应管）组成的复合全控型电压驱动式功率半导体器件，兼有MOSFET的高输入阻抗和GTR的低导通压降两方面的优点。GTR饱和压降低，载流密度大，但驱动电流较大；MOSFET驱动功率很小，开关速度快，但导通压降大，载流密度小。
IGBT综合了以上两种器件的优点，驱动功率小而饱和压降低。非常适合应用于直流电压为600V及以上的变流系统如交流电机、变频器、开关电源、照明电路、牵引传动等领域。
1、IGBT结构
下图所示为一个N沟道增强型绝缘栅双极晶体管结构，N+区称为源区，附于其上的电极称为源极（即发射极E）。N基极称为漏区。器件的控制区为栅区，附于其上的电极称为栅极（即门极G）。沟道在紧靠栅区边界形成。在C、E两极之间的P型区（包括P+和P-区）（沟道在该区域形成），称为亚沟道区。而在漏区另一侧的P+区称为漏注入区，它是IGBT特有的功能区，与漏区和亚沟道区一起形成PNP双极晶体管，起发射极的作用，向漏极注入空穴，进行导电调制，以降低器件的通态电压。附于漏注入区上的电极称为漏极（即集电极C）。
IGBT的开关作用是通过加正向栅极电压形成沟道，给PNP（原来为NPN）晶体管提供基极电流，使IGBT导通。反之，加反向门极电压消除沟道，切断基极电流，使IGBT关断。IGBT的驱动方法和MOSFET基本相同，只需控制输入极N-沟道MOSFET，所以具有高输入阻抗特性。当MOSFET的沟道形成后，从P+基极注入到N-层的空穴（少子），对N-层进行电导调制，减小N-层的电阻，使IGBT在高电压时，也具有低的通态电压。
2、IGBT的工作原理
由图可知，若在IGBT的栅极和发射极之间加上驱动正电压，则MOSFET导通，这样PNP晶体管的集电极与基极之间成低阻状态而使得晶体管导通；若IGBT的栅极和发射极之间电压为0V，则MOSFET截止，切断PNP晶体管基极电流的供给，使得晶体管截止。

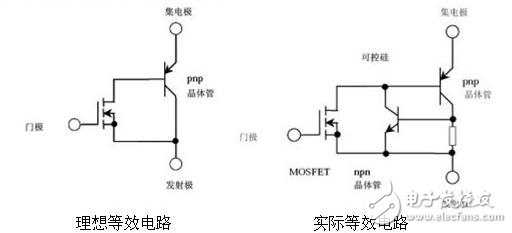

IGBT的理想等效电路及实际等效如图所示：
