集微网12月2日报道去年骁龙865横空出世时，高通将这颗外挂基带的5G旗舰芯片定义为“猛兽出笼”，时隔一年后的骁龙888亮相，则有些巨龙腾飞那味儿了。

这是一颗真正意义上的顶级5G SoC芯片。最先进的5nm制程，集成X605G基带，支持全球频段、众多行业领先技术傍身下，以至于高通为其特意更改了传统的旗舰芯片“8X5”的命名习惯，以重要的数字说三遍的方式，来彰显这颗芯片的强大性能，骁龙888也成为今年“骁龙技术峰会”上的唯一主角。

命名之变：顶级产品性能“发发发”

此前，外界对于今年骁龙新品的大部分猜测都为骁龙875。昨日“骁龙888”推出后，在社交媒体上的很多讨论认为这是一款非常迎合中国市场的产品，因为“888”在中国寓意幸运和吉祥。

小米创始人雷军在今日发布的微博中称，一个月前高通来和小米讨论，下一代SoC可能叫骁龙888时，他还感到非常吃惊。

高通总裁安蒙今日在接受集微网采访时表示，之所以取名“骁龙888”，实际上代表着骁龙最为先进和顶级的平台。

“数字8对于骁龙一直有着特殊的意义，过去十多年来，8代表着骁龙系列的顶级平台。每一代骁龙8系移动平台都将我们最新的移动创新带给消费者，而这些移动技术创新不仅是骁龙首创，往往也是移动行业首创。骁龙的数字8，代表的就是旗舰级的表现，而888则意味着性能达到极致。”安蒙说。

安蒙在今天早些时候接受外媒采访时表示，数字8也是全世界的幸运数字，对于某些人来说，它表示无限，成功或智慧，而对于另一些人，则表示幸运。例如，在印度，数字8象征财富；在中国，代表更好的运气。

5nm三星代工 CPU超大核架构

骁龙888采用三星的5nm制程工艺，也在今天的峰会上正式官宣。继苹果A14、麒麟9000、三星Exynos1080后，骁龙888意味着5G旗舰手机芯片全面进入5nm时代。

三星去年“失意”骁龙865，此次重回C位。高通方面表示，代工商的选择是考虑到技术能够满足成本、功耗、性能的综合要求。

此前业界曾传言三星5nm存在良率问题，但从三星最新发布的Exynos1080（vivo首发），以及此次骁龙888选择同三星合作看，也是为三星的5nm代工能力在业界做了正名。

CPU方面，Kryo 680采用全新的8核架构设计，“1超大核+3大核+4小核”成为行业首创，“1+3+4”这样的核架构是目前主流旗舰5G芯片厂商的普遍选择，包括三星最新发布的Exynos1080以及麒麟9000，都采用这样的架构。但骁龙888的差异之处在于，其超大核首发了ARM的Cortex-X1架构，主频达到了2.84GHz；3个大核，2.4GHz A78；4个小核，1.8GHz A55。

在全新的CPU架构之下，CPU的性能提升25%、整体功效提高25%。

 GPU性能暴涨三ISP行业首创

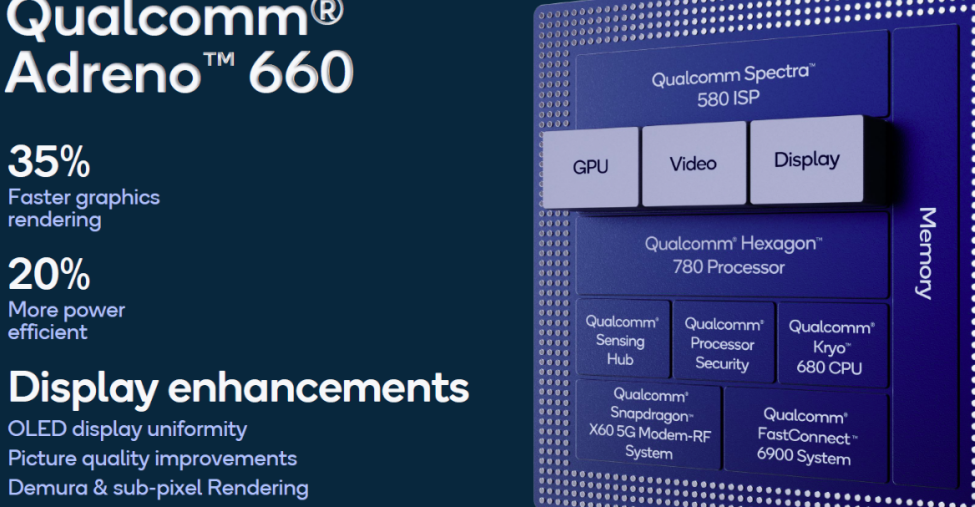

GPU方面，升级到Adreno 660，图形渲染速度提升35%，实现同比最大的飞跃，功效提升20%，可以说Adreno 660实现了有史以来最显著的一次性能提升。此外，高通在显示部分还增加了新的硬件，如Demura和亚像素渲染技术，以进一步提高智能手机显示的图像质量。

在影像部分，是此次骁龙888的宣传重点，高通甚至称自己是一家“相机公司”。五年前Spectra 推出时，高通便采用了双ISP，而全新Spectra 580首创了三ISP的形式，这意味着智能手机可以从三个不同的视角捕捉三路不同的影像流，然后决定哪一张照片或哪一个视频最适合，并将其组合在一起，创造最佳体验。Spectra 580还将支持被称为单帧逐行HDR传感器的最新传感器技术，这也是首次在移动平台中引入计算HDR的概念。

全新的ISP每秒可以拍摄2.7千兆像素的照片或者在1200万像素前提下每秒拍摄大约 120 张照片，图像处理速度比上一代提升35%。

性能飞跃 AI 26 TOPS算力创纪录

在AI部分，全新的Hexagon 780处理器中内置融合了不同AI加速器——标量、张量和向量加速器，可作为一个单元一起工作，这一方式属于行业首创。重要的是，在骁龙888中还为这些加速器增加了一层共享内存，其大小是前代产品的16倍。增加的内存还允许许多神经网络在Hexagon内部运行，无需利用外部内存。与上一代平台相比，可将响应时间降低到纳秒，每瓦特性能提高至3倍以上。

去年，高通推出了高通传感器中枢，可在智能手机处于待机状态时始终开启，并且具有情境感知的功能。在骁龙888上，高通引入第二代传感器中枢，并在其中增加了一个专用的AI处理器。它可以收集和理解不同类型的数据流，包括5G、Wi-Fi、蓝牙和位置信息的数据流，这在骁龙平台上也是首次实现。这些数据流的加入为智能手机创造了了解周围环境的新机会，比如婴儿的哭泣声、用户周围的天气状况、时间信息——所有这些还能与AI助手一起协作，无缝地提供建议。

当把所有这些核心聚集在骁龙888中时——包括Adreno 660、全新打造的Hexagon 780、Kryo 680和第二代高通传感器中枢——这构成了第六代高通AI引擎。这一全新AI引擎的算力超过26TOPS（每秒26万亿次运算），成为目前所有移动平台中之最，也是骁龙有史以来性能上的最大飞跃。

8系首集成5G基带六大技术行业领先

今年年初，高通发布了5nm的第三代调制解调器及射频系统——骁龙X60 5G调制解调器及射频系统。

骁龙888集成了X60 5G基带即射频系统，这也作为旗舰系列的高通8系产品首次采用集成基带的方式。去年骁龙865发布时采用的是外挂X55的方式，彼时高通方面表示，不会因追求集成度而忽视性能。

而对于此次集成X60，高通表示，一直以来，高通都有充足能力把性能特性集成到芯片平台，不同功能集成到一起并不是问题。首要考虑的时是否能够将现有产品做到最优。骁龙888因考虑到期使用的全新架构，高通认为将基带整合其中是最好的选择。

在骁龙888中，在率先实现对于毫米波和Sub-6GHz频段支持的基础上，又增加了对TDD和FDD 5G载波聚合的支持。实现了业界领先的高达7.5Gbps的下载速率可达和3Gbps的上传速率。

此外，通过FastConnect 6900移动连接系统，骁龙888也首次支持了Wi-Fi 6和Wi-Fi 6E，将Wi-Fi 6的强大功能扩展至6GHz频段，可以获得高达3.6Gbps的传输速度。FastConnect 6900移动连接系统还支持一系列领先技术，如4K QAM和4路双频并发技术，通过将信道数量从两个增加到三个，可以进一步缓解Wi-Fi网络的拥堵。FastConnect 6900还集成支持双天线的蓝牙 5.2，可提供更好的蓝牙连接体验。由此可以看出在连接性能部分骁龙888有出色的表现。

5分钟充一半电手机切换多系统

骁龙888中还采用了高通Quick Charge 5快速充电技术，可支持高达100W的充电功率，手机从0电量充电到50%电量只需5分钟。另一个核心组件是高通3D Sonic指纹解决方案，可以十分安全和快速地验证指纹。

在骁龙888中，还包括率先实现了一些全球音频技术领域的重大突破，从而在编解码器、主动降噪、回声抑制等方面实现了广泛的技术组合。

全新的体验建立在安全基础之上，在骁龙888中，高通首次尝试将在台式机上采用的安全技术，引入到移动端。骁龙888将是首个支持Type-1 Hypervisor的骁龙移动平台，用于在其各自独立的安全空间中运行多个操作系统。与台式机计算一样，高通的Hypervisor可以在智能手机上启用同一操作系统的多个实例，并可在它们之间即时切换。

高通的Hypervisor在硬件内部制造了隔离，保护每个环境的安全性和私密性。我们也认为能够以不同的方式使用Hypervisor。对于应用程序来说，其未来可能是拥有自己操作系统的应用程序。

Hypervisor只是骁龙芯片组所赋能的众多技术之一，其实高通的安全技术已从骁龙芯片扩展到了云端。2018年，高通创建了无线边缘服务。这是一套骁龙可以与之交互的云服务，使应用程序和服务可以远程验证设备身份，实时检测设备及其无线连接的安全性。高通的这项服务使应用程序和服务可以安全地从设备收集信息，来进行基于风险的评估，并将敏感信息传递到该目标设备。应用程序和服务还可以利用高通无线边缘服务来远程激活芯片组的硬件和软件特性。

触控响应速度提高20% 引入端游渲染技术

如今移动端游戏市场规模已超过PC端，而游戏性能也是骁龙旗舰系列一直强调的重点。高通Snapdragon Elite Gaming凭借诸多首次在移动端实现的突破性特性一直处在创新的前沿，这其中包括提供超流畅游戏体验，比如高达144fps的超高游戏画面渲染帧率。高通在提供最高HDR品质方面树立了全新的标杆，支持包括True 10-bit HDR、超现实画质增强，以及高通Adreno快速混合等特性。

此外，高通是行业首个将端游级特性引入移动端的企业，如面向特定游戏的GPU驱动更新和端游级正向渲染。

在骁龙888中，推出了全新的第三代Elite Gaming，其中包括Game Quick Touch技术，避免帧延迟，可以将触控到显示的响应速度提高20%。

此外，Snapdragon Elite Gaming首次采用了可变分辨率渲染（Variable Rate Shading）技术，这是仅在高端PC和下一代专业游戏机上实现支持。由全新高通 Adreno 660 支持实现的可变分辨率渲染，将有助于减少 GPU 工作负载，同时显著增强游戏性能。这将使下一代移动游戏能够以更快的速度和更高的分辨率运行，同时仍保持最高的视觉保真度。此外，GPU工作负载的减少也能降低功耗，从而让玩家更长时间的进行游戏。
