2020年12月06日 | 如何采用MSP430单片机的ADC12功能实现代码和输出
2020-12-06 来源：elecfans
1.前言
这几天实践了MSP430的ADC12功能，虽然片内AD功能比较简单但是还学出了点“门道”来，这个“门道”便是MSP430F5438A和MSP430F5438的区别。这里通过一个例子说明片内ADC的使用，首先实现UART和定时器1S溢出的功能，在上述功能的基础上每1S打印一次AD转换结果，转换通道定向到通道11，该通道对应AVCC和AVSS插值的一半，由于AVCC和LDO的输出之间只有一个电感连接，可以理解转换的结果为LDO输出电压的一般，若扩大两倍便是LDO的实际输出结果，在本文所用的开发板LDO输出为3.3V，所有打印的结果越接近3.3V越好。

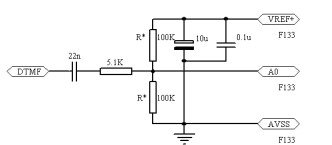

2.代码实现和输出结果
代码实现
//时钟默认情况
//FLL时钟FLL选择XT1
//辅助时钟ACLK选择XT132768Hz
//主系统时钟MCLK选择DCOCLKDIV8000000Hz
//子系统时钟SMCLK选择DCOCLKDIV8000000Hz
//TA1选择ACLK，最大计数值为32768，中断频率为1HZ
#include
#include
#include
voidclock_config（void）;
voidselect_xt1（void）;
voiddco_config（void）;
voidadc12_config（void）;
voiduart_config（void）;
charsecond_flag=0;//1S标志
intmain（void）
{
clock_config（）;//初始化时钟
adc12_config（）;//初始化ADC12
uart_config（）;
TA1CCTL0=CCIE;//使能TA1CCR0，比较匹配中断
TA1CCR0=32768;//初始化最大值，发生比较匹配中断频率32768/32768=1Hz
TA1CTL=TASSEL_1+MC_1+TACLR;//选择ACLK，最大值为CCR0，清除计数值
_EINT（）;//初始化全局中断
while（1）
{
if（second_flag）
{
second_flag=0;//1s时间到
ADC12CTL0|=ADC12SC;//启动转换
while（！（ADC12IFG&BIT0））;//等待转换完成
//被转换的通道为通道11（AVCC-AVSS）/2;
//此时转换的精度为12位——4096
//AVCC通过一个电感和LDO的输出端连接
//打印LDO输出电压，保留3位精度
floatldo_voltage=ADC12MEM0/4096.0*3.3*2;
printf（“LDOVoltage%.3frn”，ldo_voltage）;
}
}
}
voidclock_config（void）
{
WDTCTL=WDTPW+WDTHOLD;//停止看门狗
select_xt1（）;//选择XT1
dco_config（）;//ACLK=XT1=32.768K
//MCLK=SMCLK=8000K
}
voidselect_xt1（void）
{
//启动XT1
P7SEL|=0x03;//P7.0P7.1外设功能
UCSCTL6&=~（XT1OFF）;//XT1打开
UCSCTL6|=XCAP_3;//内部电容
do
{
UCSCTL7&=~XT1LFOFFG;//清楚XT1错误标记
}while（UCSCTL7&XT1LFOFFG）;//检测XT1错误标记
}
voiddco_config（void）
{
__bis_SR_register（SCG0）;//禁止FLL功能
UCSCTL0=0x0000;//SetlowestpossibleDCOx，MODx
UCSCTL1=DCORSEL_5;//DCO最大频率为16MHz
UCSCTL2=FLLD_1+243;//设置DCO频率为8MHz
//MCLK=SMCLK=Fdcoclkdiv=（N+1）X（Ffllrefclk/n）
//N为唯一需要计算的值
// Ffllrefclk FLL参考时钟，默认为X
