现如今虽然中国在面板领域占据了一席之地，但在显示驱动方向这一比例却少之又少，面对这种现象，国内多家驱动IC已经着手于相关的研发，华为也位列其中，而且近期华为显示驱动芯片也已流片完成。

随着显示技术的发展，高屏占比的终端设备逐渐成为较受消费者喜爱的产品类型。对于包括有机发光二极管(OLED)显示屏的终端设备，由于OLED显示屏透光性较差，为了简化结构，通常将光学器件设置在OLED显示屏的背面。然而，由于OLED显示屏的透过率不足5％，这种方式也使得光学器件的性能受到影响。

为此，华为在2019年6月25日，申请了一项名为“移动终端及其驱动方法、显示模组、驱动芯片”的发明专利（申请号：201910556576.9），申请人为华为技术有限公司。

图1 移动终端结构示意图

上图1为该专利提出的一种移动终端01结构示意图，主要包括显示模组10、中框20以及壳体30。其中，显示模组10和中框20在壳体30内，且中框20位于显示模组10靠近壳体30一侧。

中框20远离显示模组10的表面主要放置处理单元21等内部元件，它可以向显示模组10发送图像数据，以使显示模组10完成画面显示。移动终端01还设有位于显示模组10且靠近中框20一侧光学器件40，其主要包括前置摄像头、指纹传感器等光敏传感器部件。

图2 第一像素阵列和第二像素阵列的排布图

图 2 主要分成第一显示区A1和第二显示区A2两大部分，它们各设有对应的像素阵列，且每个像素阵列均包含多个亚像素。其中，第一/二发光器件111/121和与相应发光器件电连接的第一/二驱动电路112/122分别构成了第一亚像素11和第二亚像素12。

图3 移动终端驱动方法示意图

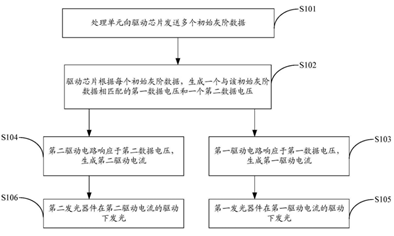

上述移动终端01的驱动方法如图3所示，首先处理单元21向驱动芯片13发送多个显示某一帧画面时的灰阶数据（S101），此处的灰阶数据，是指待显示图像对应的原始未进行处理的灰阶数据。接着，驱动芯片13根据每个初始灰阶数据，生成与其相匹配的第一数据电压Vdata1和第二数据电压Vdata2（S102）。然后两个驱动电路分别响应以上两个电压，并生成对应的驱动电流Isd1和Isd2，以此驱动对应的发光器件（S103-106）。

在显示过程中，由于第一数据电压Vdata1小于第二数据电压Vdata2，因此根据电流驱动公式可知，在同一初始灰阶数据下，第一驱动电流Isd1小于第二驱动电流Isd2。再结合亚像素发光亮度公式，得出第一亚像素11的发光亮度小于第二亚像素12的发光亮度。除此之外，还可以通过处理单元21对应的环境光检测器来检测环境光亮度，并结合电流驱动和亚像素发光亮度公式对屏幕亮度进行适当调整。

综上所述，华为的显示驱动专利，虽然将光学器件设置在OLED显示屏的背光面，但依然能够在不影响OLED显示屏显示效果的同时，提高光学器件的光接收量，使得移动终端在具有默认亮度调节功能的基础上，还可以根据环境光亮度，调节显示亮度，提高用户体验效果。

随着华为显示驱动IC的成功流片，希望在不久将来，华为自主研发的显示驱动芯片可以应用到大屏手机和平板等设备上，以此减少对国外芯片的依赖。
