2020年12月21日 | 基于MSP430G2553的IO外部中断配置说明
2020-12-21 来源：elecfans
这一篇文章将说明MSP430G2553的IO中断配置，整个P1的IO都可以配置IO中断，但中断处理函数只有一个，MSP430和大多数MCU一样提供上升沿、下降沿选择。

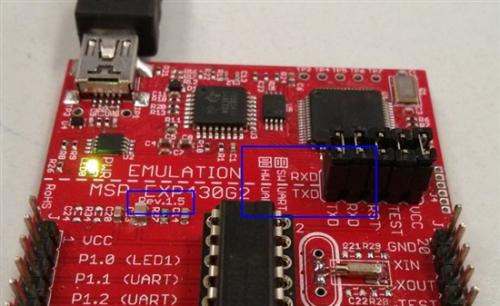

在Launchpad上有按键S2，接在P1.3口，当按下后P1.3将接入高电平，从而触发中断。
在实例代码中，配置了P1.3和P1.6的LED灯，当按下P1.3的按键产生中断，LED灯将切换点亮
1.按键的中断配置
要配置按键中断，需要先设置P1.3口为输入，并且设置上拉电阻以保障稳定性，
P1DIR &= ~BIT3;//设置P1.3为输入
P1REN |= BIT3;//启用P1.3电阻
在启用电阻后，由P1OUT来配置下拉还是上拉
P1OUT |= BIT3;//设置上拉电阻
通过P1IES寄存器设置上升沿，0为下降沿
P1IES |= BIT3;//P1.3中断边缘选择
需要对P1的中断进行使能，除了这里还有总中断需要使能（在main函数中）
P1IE |= BIT3;//P1.3中断使能
=====================================================================
2.中断处理函数
在中断处理函数中处理LED程序
编译器指示
#pragma vector=PORT1_VECTOR
__interrupt void PORT1_ISR（void）
{
delay（100）;//约100ms
P1OUT ^= （1《《6）;//反向P1.0和P1.6
P1OUT ^= （1《《0）;
P1IFG = 0;//清除中断标识
}
=====================================================================
源代码：
//P1.0---------Red Led
//P1.3---------Button
//P1.6---------Green Led
#include “msp430g2553.h”
//名称：delay（int time）
//功能：延时程序
void delay（int TIme）
{
staTIc int i，j;
for（i=0;i
for（j=0;j《100;j++）
{
}
}
//名称：InitLed（）
//功能：初始化LED
void InitLed（）
{
P1DIR |= BIT0+BIT6;//设置BIT0和BIT6为输出
P1OUT &= ~0x01; //设置BIT0和BIT6低电平
P1OUT |= 0x40; //设置BIT0和BIT6低电平
}
//名称：IniTIOInterrupt（）
//功能：初始化P1的按键中断配置
void IniTIOInterrupt（）
{
P1DIR &= ~BIT3;//设置P1.3为输入
P1REN |= BIT3;//启用P1.3电阻
P1OUT |= BIT3;//设置上拉电阻
P1IES |= BIT3;//P1.3中断边缘选择
P1IE |= BIT3;//P1.3中断使能
P1IFG = 0x00;//清除中断标识
}
//名称：PORT1_ISR（void）
//功能：按键中断的处理函数
#pragma vector=PORT1_VECTOR
__interrupt void PORT1_ISR（void）
{
delay（100）;//约100ms
P1OUT ^= （1《《6）;
P1OUT ^= （1《《0）;
P1IFG = 0;//清除中断标识
}
int main（ void ）
{
WDTCTL = WDTPW + WDTHOLD;
InitLed（）;//初始化LED端口
InitIOInterrupt（）;//初始化IO中断
_EINT（）;//开总中断
while（1）;
return 0;
}
