7805稳压管

7805三端稳压集成电路，电子产品中，常见的三端稳压集成电路有正电压输出的78××系列和负电压输出的79××系列。顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。它的样子像是普通的三极管，TO-220的标准封装，也有9013样子的TO-92封装。

组成结构

用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，

电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。

因为三端固定集成稳压电路的使用方便，电子制作中经常采用。

在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。当稳压管温度过高时，稳压性能将变差，甚至损坏。

当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。

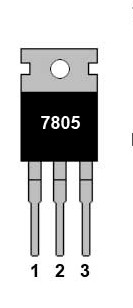

在78**、79**系列三端稳压器中最常应用的是TO-220和TO-202两种封装。这两种封装的图形以及引脚序号、引脚功能如附图所示。

从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。如对于78**正压系列，①脚高电位，②脚接地，③脚为输出位；而对于79**负压系列，①脚接地，②脚接负电压，③脚为输出位。如附图所示。

此外，还应注意，散热片总是和最低电位的第②脚相连。这样在78**系列中，散热片和②脚（地）连接，而在79**系列中，散热片却和②脚（输入端）连接。

内部电路

7805三端稳压IC内部电路具有过压保护、过流保护、过热保护功能，这使它的性能很稳定。能够实现1A以上的输出电流。器件具有良好的温度系数，因此产品的应用范围很广泛。可以运用本地调节来消除噪声影响，解决了与单点调节相关的分散问题，输出电压误差精度分为±3%和±5%。

7805三端稳压IC在电路运用中应注意以下事项：

输入输出压差不能太大，太大则转换效率急速降低，而且容易击穿损坏。最高输入电压不能超过35伏;输出电流不能太大，1.5A是其极限值。大电流的输出，散热片的尺寸要足够大，否则会导致高温保护或热击穿;输入输出压差也不能太小，低于2伏稳压效率急速下降。

万用表测量7805稳压管的好坏

将万用表调到测直流电压20伏的档位，并接在电源输出端，再准备一个工作电流为0.23安，电压为12伏的小灯泡，打开稳压器电源，接入和断开灯泡时电压均稳定不变，就是好滴。

因为稳压器是一个组件。由很多晶体管及外围电路元件（二极管，稳压管。恒流源，电阻等）组成。万用表并不能真实模拟其工作环境，所以即使测量出引脚正反电阻差别不大，也不能确定其是好的。

相反，如果测量出的电阻值多项都有明显的差别倒是基本上可以确定其是坏的。

当然，对于一些极端情况，比如：输入与输出极之间本应电阻很大。但却快趋于零了。那也说明是坏了。或者是输出端与接地端接近短路也就可以判断是坏的了。

怎么用万用表测量三端稳压管好坏

1、三端稳压是IC用万用表是量不出来的，可以通电测试其好坏，例LM7805的IC，可以通7V以上的电来测量。

2、万用表又称为复用表、多用表、三用表、繁用表等，是电力电子等部门不可缺少的测量仪表，一般以测量电压、电流和电阻为主要目的。万用表按显示方式分为指针万用表和数字万用表。是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）等。

3、三端稳压管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件。稳压管在反向击穿时，在一定的电流范围内（或者说在一定功率损耗范围内），端电压几乎不变，表现出稳压特性，因而广泛应用于稳压电源与限幅电路之中。

7805稳压管的应用设计

电路原理

（1）变压：将220V交流市电降成5V左右的交流电。

（2）整流：将波动的交流电变成脉动的直流电。

（3）滤波：将脉动的直流电平滑

（4）稳压：保持输出电压不变。

（5）显示：使用一个电阻和一个发光二极管，显示变压整流后的直流电情况。

（6）保护二极管：过压时起到保护7805的作用。

7805原理

常见的三端稳压集成电路有正电压输出的78××系列和负电压输出的79××系列，XX表示输出电压。7805属于此类芯片，它输出电压为5V，它有三条引脚输出，分别是输入端、接地端和输出端。输入端极限是36V，通常取9-15V。输出端通常是5V左右。

所需要的元件

（1）变压器一个，注意次级交流电压6-10V

（2）二极管4只：选1N4001、1N4004、1N4007等皆可

（3）发光二极管一只，电阻470欧姆一只

（4）电解电空1000微法25V二只

（5）瓷片电容1000P一只。

电路板设计制作

选购好元件后，要根据原理图设计电路板，如果熟悉的话，也可以直接焊接。下图为一个参考图，对应了原理图和实际零件的关系，但实际设计电路板时，要事先考虑安装的尺寸。绿色部分为保留的铜皮的位置，

（1）方法一，直接在敷铜板上，画好电路板，用锯条把不要的部分刻去。

（2）方法二，在转印纸上画图，贴到敷铜板上，用三氯化铁腐蚀。

（3）用钻头打孔，如果没有钻头，也可以考虑直接焊接在面包板上。

7805稳压电路

实际焊接调试

设计好电路板后，就可以进行安装调试了，安装时注意

（1）变压器的初级次级不要弄反，初级电阻大，次级电阻小。

（2）二极管的正负极不要弄反，正向导通，反向截止。

（3）7805的三个脚安装正确，加散热片，不要和散热片短路。

（4）焊接完毕，要确认没有短路后再通电。

（5）调试时，用逐级检查的原则，按变压器初次级、7805输入输出的顺序检查。可参考百度经验“电源适配器坏了怎么修”

结语

关于7805稳压管的相关介绍就到这了，如有不足之处欢迎指正。
