2021年01月12日 | 玩转MSP430F5529开发板几大重要功能及常用模块
2021-01-12 来源：eefocus
准备工作
1、下载及安装CCS v8.0
下载软件及相关wave包：
大家可以选择去TI官网下载
TI官网
也可以选择在网盘下载
CCS v8 软件包 提取码：8eq6
MSP430相关支持安装 提取码：ehjo
进行安装前请一定确认关闭所有杀毒软件，安装包不能存在于中文路径下，否则会发生错误

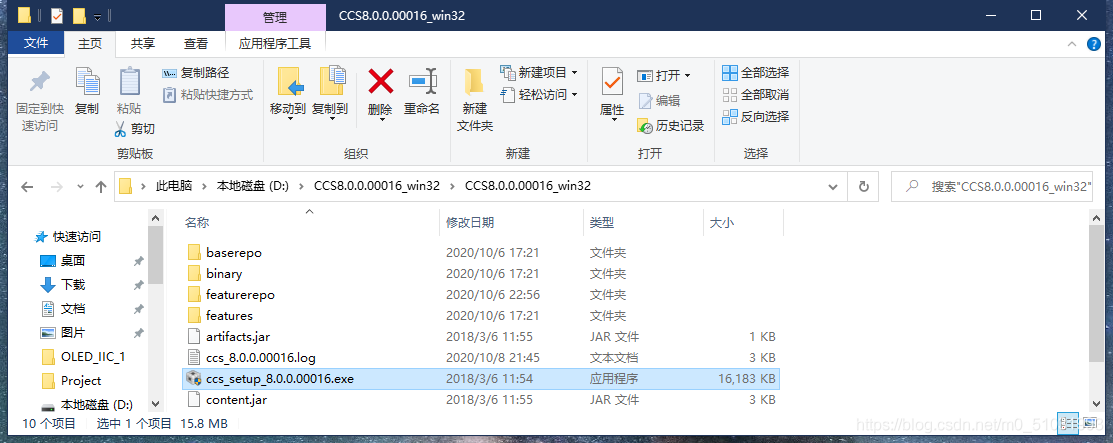

第一步 点击图片中exe文件进行安装
第二步 红色为警示安装注意事项，直接点击继续

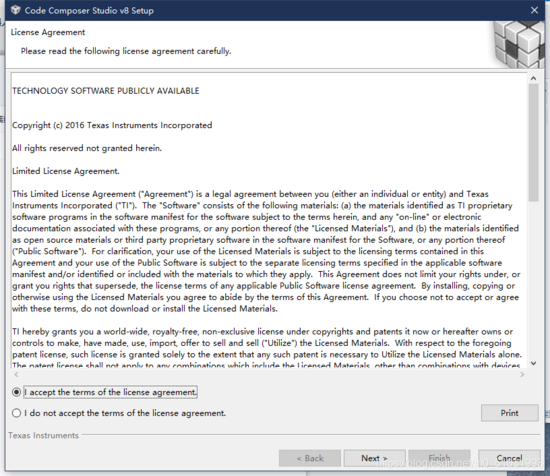

第三步 同意许可 继续安装

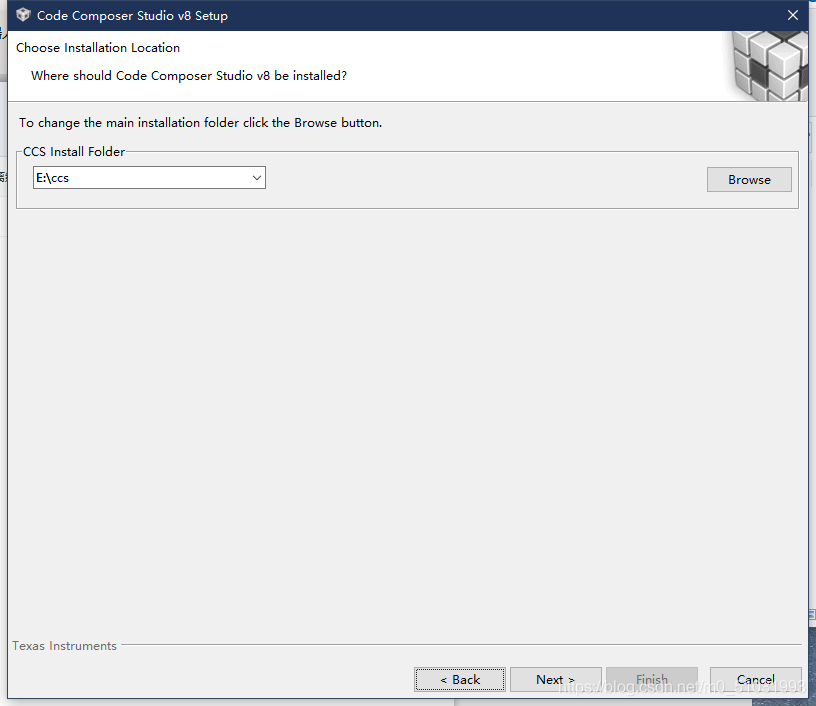

第四步 请安装在一个英文目录下

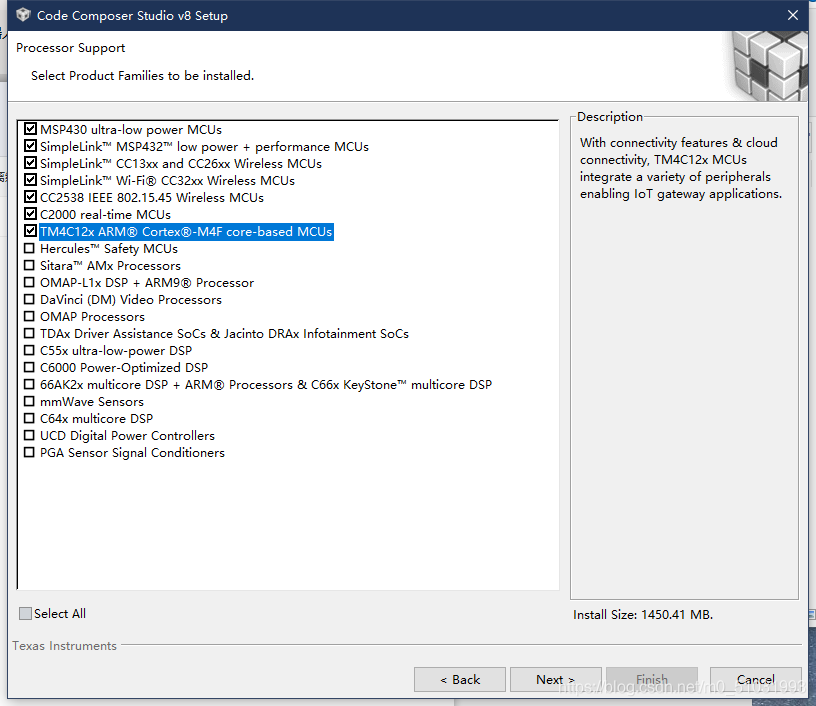

第五步 点击选择软件使用场景，大家可以和我一样选择，或者选择自己需要的。只要选上了MSP430即OK

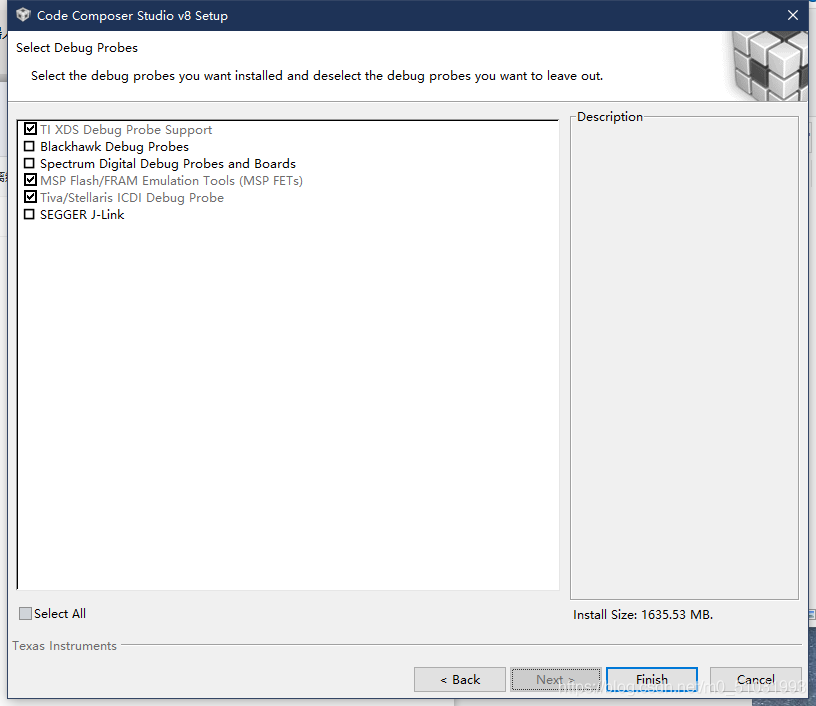

第五步 选择下载使用的固件 默认即可
以上步骤做完后会进入安装步骤，安装完软件后，我们需要进行MSP430wave包的安装，大家可以从上面的链接下载后进行安装，一路默认即可，此处不再展示
2、迅速了解 CCS v8.0 软件使用
CCS的界面很像KEIL，相信玩过的同学们使用起来会非常迅速，大家只要了解以下两个图上的操作即可

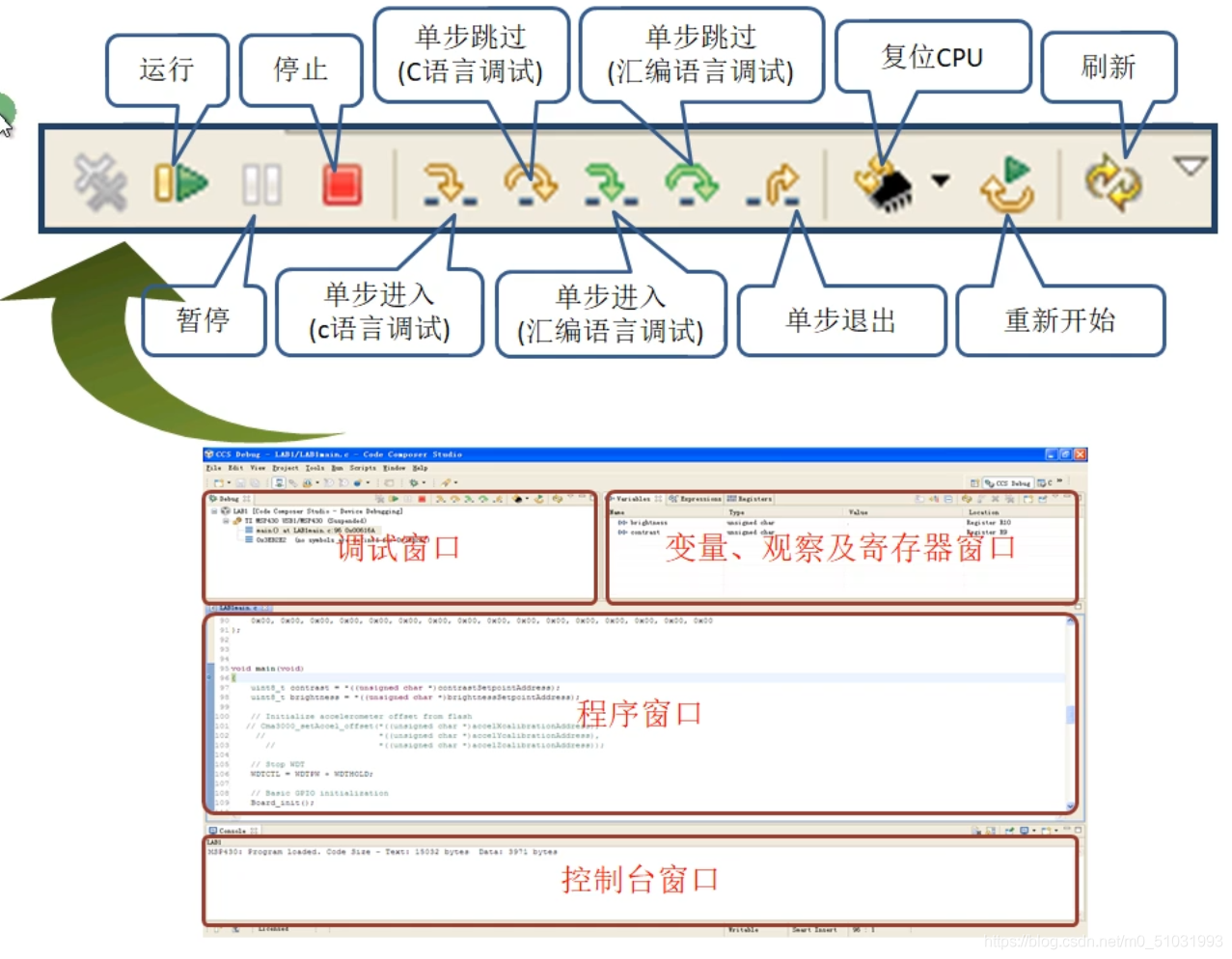

第一张图 包含着一些基本的操作，大家用的最多的是：1、小锤头 = 编译程序 2、小虫子 = 下载以及仿真
在我们编译程序无报错通过后点击小虫子下载及其在线仿真，会跳入如下界面。MSP430开发板硬件上类比于 stm32加上JLINK下载调试器 所以我们可以进行逐步程序调试 如果仅仅是为了看程序整体效果 只需了解 1、 点击绿色箭头 = 全速运行 2、 红色方框 = 退出调试
如何将我们编写好的工程导入CCS？
先将Black_helo压缩包解压，随后进入软件点击 Project -> Import CCS Projects -> 选择我们的Black_helo文件夹存在的路径即可自动加载进入工程*
3、迅速了解 MSP430F5529开发板的硬件资源分布

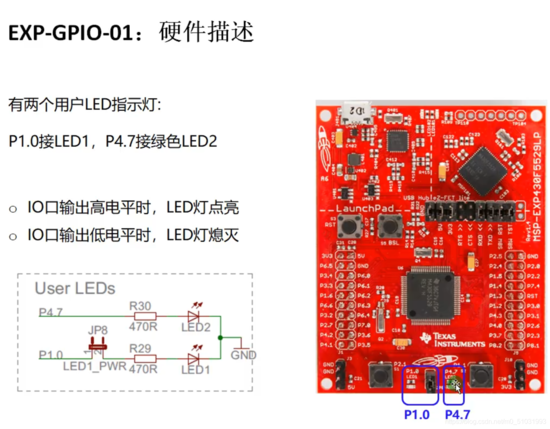

开发板样貌如下，可以看到: 复位按键RST，两个板载按键P1.1P2.1，两个板载LEDP1.0P4.7
以下为芯片的原理图包含引脚说明，程序里已经对使用到的引脚资源进行了描述，大家可以放在旁边，我们对照着编写程序即可。
上手操作

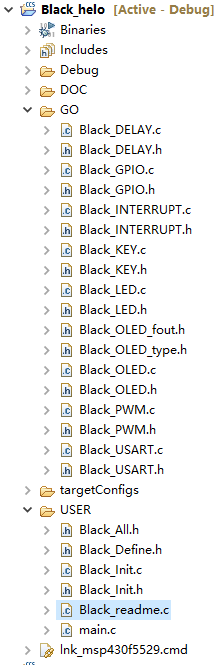

以下为工程大体结构，我们只需要关注 main.c 主函数 Black_readme.c 函数示例 Black_Define.h 各功能初始化开关
以下我们演示一下使用此工程的几个常见基本操作
0、板载LED闪烁操作
#include "Black_All.h"
void main(void)
{
Init();
LED0_STATE(0);//操作led0 灭
LED1_STATE(0);//操作led1 灭
while(1)
{
LED0_STATE(2);//操作led0 状态翻转
LED1_STATE(2);//操作led1 状态翻转
delay(500);//延时
}
}
1、串口USART操作
#include "Black_All.h" //头文件声明合集
void main(void)
{
Init(); //初始化合集
while(1)
{
send0_buf("this is com testn"); //串口0 发送字符串
delay(500); //延时
}
}
2、timer引脚PWM输出操作
#include "Black_All.h" //头文件声明合集
void main(void)
{
Init(); //初始化合集
while(1)
{
PWM0_State(50); //p1.2 PWM百分之25占空比
}
}

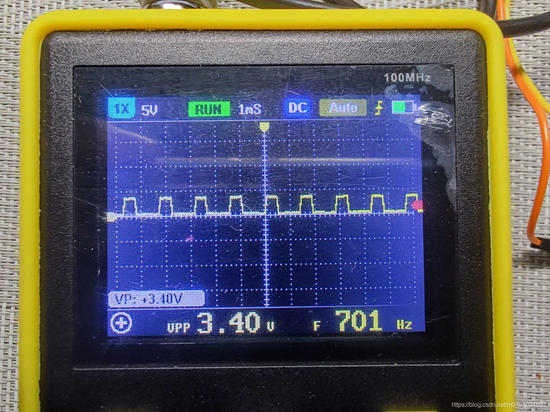

采集引脚波形图如下，具体占空比与频率可在程序内自行修改
3、IIC驱动OLED 0.96 显示字符串操作
#include "Black_All.h"
void main(void)
{
Init();
OLED_Clear();//OLED清屏
while(1)
{

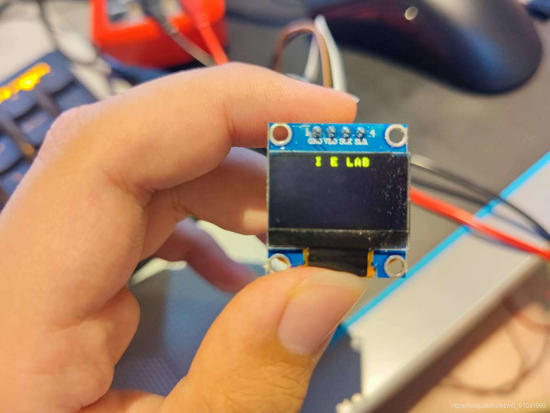

OLED_ShowString(39,0,"I E LAB",8); //按照x，y坐标来显示字符串，最后一位是字体大小
}
}
