2021年01月15日 | msp430g2553流水灯
2021-01-15 来源：eefocus
点亮LED
理解代码需要知道msp430的寄存器和几个基本的逻辑运算。
寄存器说明：
① 方向寄存器(Direction Register, PxDIR) ：方向寄存器的每一位控制着对应引脚的数据传输方向 。控制位数值的含义是，0 表示设置为输入方向； 1 表 示设置为输出方向，默认是输入方向。
② 输出寄存器(Output Register, PxOUT) ： 当端口被配置为 IO 功能、且为输出方向时，在内部上 拉/下拉电阻被禁用的情况下，写入该寄存器中的值将 自动输出到相应的引脚上。 在使用内部上拉/下拉电阻的情况下，PxOUT 中的值指 示响应引脚使用的是上拉电阻还是下拉电阻。其中，0 表示使用的是下拉电阻； 1 表示使用的是上拉电阻。
③ 要把IO口方向先写入方向寄存器，再向输入寄存器写入管脚的电平高低情况。
运算说明：
①按位或操作符（|）：|=是位操作运算符的一种，其形式为：a|=b
代表的含义为a=a|b;即把a和b做按位或(|)操作，度结果赋值给a。
②按位与运算符（&）：参加运算的两个数据，按二进制位进行“与”运算。
运算规则：0&0=0; 0&1=0; 1&0=0; 1&1=1;
③取反运算符（~）：参加运算的一个数据，按二进制位进行“取反”运算。
运算规则：~1=0； ~0=1；
#include "io430.h"
void main(void)
{
P2DIR|=BIT6; // 方向输出
P2OUT&=~BIT6; // 输出低电平
P2DIR|=BIT5; // 方向输出
P2OUT&=~BIT5; // 输出低电平
}

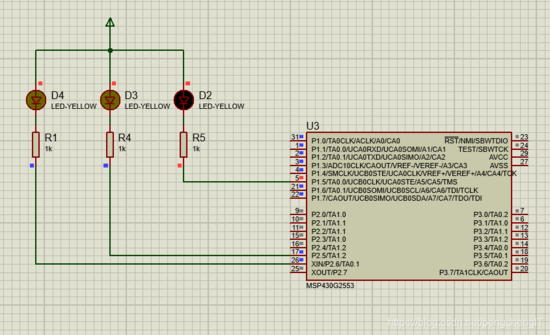

其仿真如下：
流水灯
①异或运算符（^）：参加运算的两个数据，按二进制位进行“异或”运算。
运算规则：0^0=0； 0^1=1； 1^0=1； 1^1=0； 即：参加运算的两个对象，如果两个相应位为“异”（值不同），则该位结果为1，否则为0。
②P1OUT ^= BIT5;//进行异或运算，引脚电平翻转
#include "io430.h"
void delay_ms();//函数声明
void main(void)
{
P1DIR|=BIT5; // 方向输出
while(1)
{
P1OUT ^= BIT5;
delay_ms(100);
}
}
void delay_ms(int ms)
{
int i;
while(ms--)
{
for(i=0;i<80;i++);
}
}
