一加发明的新型像素点式的环境光检测方案，通过将感光单元直接集成在屏幕的OLED显示面板上，有效的减小了环境光传感器占用的空间，提高了屏占比以及用户体验度。

2020年，一加发布了8T手机，一加方面表示，这次一加8T屏幕的自动亮度调节上升到了8192级，并且一加8T还采用了前后两个无遮挡的环境光传感器，360度能更准确的感知周围环境光线，再配合亮度调节算法，可谓是细节满满。

目前，智能终端环境光的检测一般是把环境光传感器设置在屏幕的上方区域，智能终端正常开启时利用环境光传感器检测环境光的亮度，根据该亮度进行屏幕亮度的调节，其中，环境光传感器通常由多个元器件组成，包括：感光单元、ADC以及LDO等元器件。

由此看来，这样的方案中，环境光传感器在智能终端屏幕上的占用空间比较大，使得智能终端的屏幕必须分割出部分空间设置该环境光传感器，这也就形成了各种异形屏且屏占空比相对较低。并且，不同的厂商设计的异形屏均有区别，导致部分应用程序的显示不能具备良好的通用性，也降低了用户的体验度。

为此，一加在19年5月20日申请了一项名为“全面屏和移动终端”的发明专利（申请号：201910420795.4），申请人为深圳市万普拉斯科技有限公司。

该专利发明了一种像素点式的感光元件以检测环境光，根据该专利目前公开的资料，让我们一起来看看这项方案吧。

image.png?imageView2/2/w/550

如上图，为该专利中发明的全面屏的结构示意图，全面屏100包括OLED显示面板110和感光单元120，感光单元设置在屏幕的边缘，以感受环境光照。该专利中使用的感光单元为RGB感光单元，其原理是：在接受环境光时，环境光的强度越高，通过二极管的反向电流就越大，进而可以换算成为环境光的强度。

而该方案的主要思想就是利用感光单元感受光的强弱，从而控制OLED面板根据光强来调整发光亮度，由于OLED是自发光式元件，因此可以采用这种自动调节亮度的策略。而与传统的环境光传感器相比，该专利采用的是更为先进的像素点大小的感光单元，如下图所示：

image.png?imageView2/2/w/550

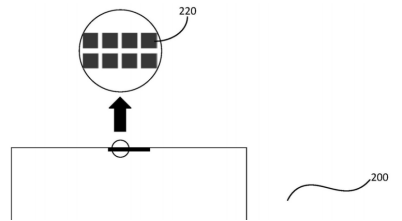

如图所示，这种感光单元220的大小和OLED面板的像素点差不多大，并且以长矩阵的形式集成在显示面板上，形成一组条状的感光单元矩阵，可以设置在OLED面板的上方边缘。由于其占用的空间非常小，因此具有良好的隐蔽性，给用户非常良好的视觉观感。

除了可以达到优良的屏占比以外，单行排列的感光元件还可以并排组成多行排列感光单元，从而使得手机采集到的环境光数据更加精确。

image.png?imageView2/2/w/550

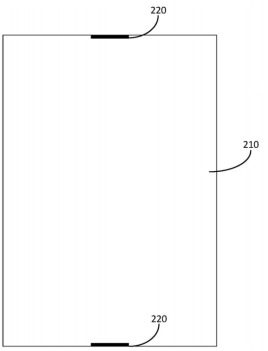

此外，由于体积小的优势，这种感光单元还可以自由选择其设置位置，如上图所示，可以设置在智能终端的上方或者下方，或者在上下边缘各自设置一组感光单元，以更好的检测全面屏整体受到的环境光。而除了上下位置以外，还可以在左右边缘的中间位置设置感光单元，以提高对环境光的感知能力。

以上就是一加发明的新型像素点式的环境光检测方案，通过将感光单元直接集成在屏幕的OLED显示面板上的方式，可以有效减小环境光传感器的占用空间，从而提高屏占比以及提高用户体验度，并且该感光单元集成在OLED显示面板的边缘，也有利于降低屏幕发光对感光单元的干扰。
