一、原理图

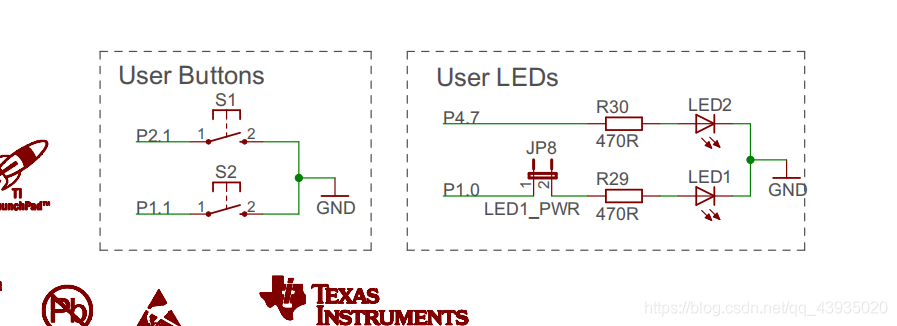

 ●MSP430F5529 LaunchPad实验板上仅有的两个独立按键和LED。

二、I/O端口常用操作C语言描述及常用C语言解析

1、MSP430头文件中的标准位

 在每一个具体的430型号单片机的头文件中都可以找到（如msp430F5529.h）。

/************************************************************

* STANDARD BITS

************************************************************/

#define BIT0                   (0x0001)

#define BIT1                   (0x0002)

#define BIT2                   (0x0004)

#define BIT3                   (0x0008)

#define BIT4                   (0x0010)

#define BIT5                   (0x0020)

#define BIT6                   (0x0040)

#define BIT7                   (0x0080)

#define BIT8                   (0x0100)

#define BIT9                   (0x0200)

#define BITA                   (0x0400)

#define BITB                   (0x0800)

#define BITC                   (0x1000)

#define BITD                   (0x2000)

#define BITE                   (0x4000)

#define BITF                   (0x8000)

/***********************************************************

2、I/O端口常用操作C语言描述

总结：

xxxx |= BITx //置1

xxxx &= ~BITx //置0

例1

将P1.0口定义为输出且为高电平：

P1DIR |= 0x01;

P1OUT |= 0x01;

或用标准位表示：

P1DIR |= BIT0;

P1OUT |= BIT0;

例2

将P1.7口定义为输入且为低电平：

P1DIR &= ~BIT7;

P1OUT &= ~BIT7;

或

P1DIR |= 0x7F;

P1OUT |= 0x7F;

例3

将P1.0，P1.1口定义为输出且为高电平：

P1DIR |= BIT0+BIT1;

P1OUT |= BIT0+BIT1;

或

P1DIR |= 0x03;

P1OUT |= 0x03;

例4

将P1.0，P1.1口定义为输入且为低电平：

P1DIR &= ~(BIT0+BIT1);

P1OUT &= ~(BIT0+BIT1);

或

P1DIR |= 0xfc;

P1OUT |= 0xfc;

例5

将一位或几位翻转，比如原来P1.0是高(低)电平，现在要变成低(高)电平

P1OUT ^= BIT0;

例6

检测一位或几位是否为1，一般用于条件或判断语句中。

if(P1IN & BIT0)   //检测P1.0是否为1

三、实验

1、LED交替闪烁

#include

void LED_init(void);

void main(void)

{

    volatile unsigned int delay;

WDTCTL = WDTPW | WDTHOLD; // stop watchdog timer

LED_init();

while(1)

{

    P1OUT ^= BIT0;  //取反

    P4OUT ^= BIT7;  //取反

    for(delay=0;delay<50000;delay++);

}

}

void LED_init(void)

{

   P1DIR |= BIT0;  //置1 ,方向输出

   P1OUT &= ~BIT0;  //输出0，灭灯

   P4DIR |= BIT7;  //置1 ,方向输出

   P4OUT |= BIT7;  //输出1，亮灯

}

2、呼吸灯

#include

#define Pulse_Width 600

void LED_init(void);

void main(void)

{

    volatile unsigned int delay;

    unsigned int tH;

WDTCTL = WDTPW | WDTHOLD; // stop watchdog timer

LED_init();

while(1)

{

    for(tH=Pulse_Width;tH>0;tH--)   //由强到弱

    {

             P1OUT |= BIT0;  //输出1，亮灯

             for(delay=0;delay

             P1OUT &= ~BIT0;  //输出0，灭灯

             for(delay=0;delay<(Pulse_Width - tH);delay++);

     }

        for(tH=0;tH        {

             P1OUT |= BIT0;  //输出1，亮灯

             for(delay=0;delay

             P1OUT &= ~BIT0;  //输出0，灭灯

             for(delay=0;delay<(Pulse_Width - tH);delay++);

         }

    }

}

void LED_init(void)

{

   P1DIR |= BIT0;  //置1 ,方向输出

   P1OUT &= ~BIT0;  //输出0，灭灯

   P4DIR |= BIT7;  //置1 ,方向输出

   P4OUT |= BIT7;  //输出1，亮灯

}

3、独立按键控制LED亮灭

 ●MSP430每个IO口都具有方向，读取外部电平时，需要先将IO口设置为输入方向，又由于板子上的按键没有接上拉电阻，为时使读取结果更加准确，使用内部上拉电阻。

 ●重点在void key_init(void);函数

 ●用软件延时去写长按短按，单击双击感觉误差挺大的，意义不大，不如用定时器去写。

 ●关于独立按键的原理可参考 独立按键的原理

#include

#define Delay10ms() for(delay=0;delay<500;delay++)

void LED_init(void);

void key_init(void);

void main(void)

{

    volatile unsigned int delay;

WDTCTL = WDTPW | WDTHOLD; // stop watchdog timer

LED_init();

key_init();

while(1)

{

      if((P2IN & BIT1) == 0)

      {

          Delay10ms();

          if((P2IN & BIT1) == 0)

          {

              P1OUT ^= BIT0;  //取反

              P4OUT ^= BIT7;  //取反

              while(!(P2IN & BIT1));  //松手检测

          }

      }

    }

}

void LED_init(void)

{

   P1DIR |= BIT0;  //置1 ,方向输出

   P1OUT &= ~BIT0;  //输出0，灭灯

   P4DIR |= BIT7;  //置1 ,方向输出

   P4OUT &= ~BIT7;  //输出0，灭灯

}

void key_init(void)

{

    //S1

    P2DIR &= ~BIT1;  //置0 ,方向输入(默认)

    P2REN |= BIT1;  //置1 ,启用上下拉

    P2OUT |= BIT1;  //置1 ,选择上拉

    //S2

    P1DIR &= ~BIT1;  //置0 ,方向输入(默认)

    P1REN |= BIT1;  //置1 ,启用上下拉

    P1OUT |= BIT1;  //置1 ,选择上拉

}
