继电器，虽是老生常谈的话题，但是却耐人寻味。本文中，小编将对继电器、继电器的主要作用予以阐述。此外，小编还将介绍高频继电器的工作原理、高频继电器的特点和高频继电器的结构。如果你对继电器具有兴趣，不妨继续往下阅读哦。
一、继电器有何用途
继电器(英文名称：relay)是一种电控制器件，是当输入量(激励量)的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统(又称输入回路)和被控制系统(又称输出回路)之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。
继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。
继电器一般都有能反映一定输入变量(如电流、电压、功率、阻抗、频率、温度、压力、速度、光等)的感应机构(输入部分);有能对被控电路实现“通”、“断”控制的执行机构(输出部分);在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构(驱动部分)。
作为控制元件，概括起来，继电器有如下几种作用：
1)扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。
2)放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。
3)综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。
4)自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。
二、高频继电器
(一)高频继电器工作原理
高频继电器工作原理：一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点(常开触点)吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点(常闭触点)吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。
(二)高频继电器的特点
用以切换高频电路的继电器。其绕组可由直流或交流电源供电。其特点是：
1.电路绝缘电阻很高且介质损耗小，触点系统固装在一个高频陶瓷、高频塑料或玻璃基座上，
2.触点问的分布电容小，接触簧片尺寸小并相互呈45°、90°、180°交错安放;
3.触点对其它导电部分或接地件的距离大，或将触点电路屏蔽起来。当要求高速切换高频电路或用以切换高压高频电路时，则将触点密封在高真空或充气室内。
(三)高频继电器的结构

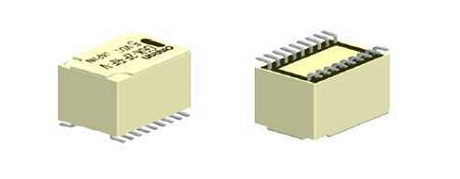

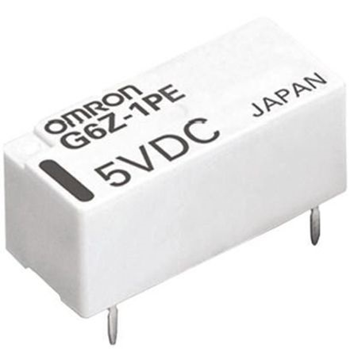

小型高频继电器的电磁系统与普通电磁继电器相同，只不过其导电接触系统为适应高频电路的需要而有了较大的变化。为了减小触点簧片间的分布电容，接触片做成不同形状，使各接触片平面不相重叠(如JP-4型的触点间的分布电容在温度为20℃、相对湿度为98%的环境条件下只有3微微法)。簧片表面镀银，以改善其在高频条件下的导电性能。触点间绝缘垫块应选择介质损耗小的材料(例如JP-4型继电器系将三个互不重叠的接触簧片组铆装在高频瓷块上)，以减少在高频条件下的介质损耗。如图是两种类型的高频继电器的结构示例。
