2021年03月08日 | 51单片机中断源的扩展方法
2021-03-08 来源：eefocus
一、采用硬件请求和软件查询的方法：
这种方法是：把各个中断源通过硬件“或非(高有效，如CD4002)”(与，低有效)门引入到单片机外部中断源输入端(INT0或INT1)，同时再把外部中断源送到单片机的某个输入输出端口，这样当外部中断时，通过“或非”(与)门引起单片机中断，在中断服务程序中再通过软件查询，进而转相应的中断服务程序。
显然，这种方法的中断优先级取决于软件查询的次序。其硬件连接和软件编程如下：
Void zhongduan (void) interrupt 0 using 3 //中断函数
{
EX0=0;//关中断
If(P0_0=1) { *****}//中断查询
If(P0_1=1) { *****}//中断查询
If(P0_2=1) { *****}//中断查询
EX0=1;开中断
}
二、用普通二极管构成中断选择

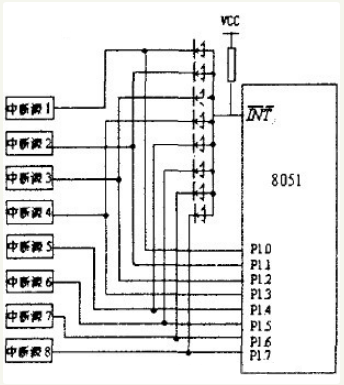

扩展的8个外部中断源均通过二极管向I N T(x=0或I)请求中断。当某个外部中断源请求中断服务时输出低电平，单片机的I NT 经二极管接地电平，单片机满足响应外部中断(I N T)请求条件，响应中断，程序立即转向I NT 对应的中断入口地址处开始执行中断服务程序，通过软件查询PI.0~P1.7口外中断源的状态，以识别提出请求的外扩中断源，并转向中断服务程序为其服务，其查询顺序即为外部扩展中断源的中断优先级顺序。在图中，是选用PI.0～PI.7作为外扩中断源请求的状态信息输入端口。
有点类似第一种方法。
三、用定时器/计数器作外部中断
单片机的定时器/计数器是一个加一计数器，每当计数输入端有一个“1—0”的负跳变时，计数器加一，当加一计数器溢出时，就向CPU发出中断，利用这个特性
来扩展中断的方法是：首先把定时器/计数器设置成计数方式，并预置满值，把外部中断源输入到P3口第4引脚或第5引脚(计数器输入端)，这样就可以利用
定时器/计数器作为单片机外部中断了。注意这种方法的中断服务的入口地址应
在000BH或001BH。
四、用专用中断扩展芯片8259A
8259A是可编程中断控制接口，单片机控制八级中断。在系统中还可采用级联方式，一个主片可级联8个从片，构成64级中断处理系统。
这样在程序小于8K的情况，就可以用一片单片机实现了，而不需要用两片单片机控制，还要进行单片机点对点通讯。
