2021年03月11日 | 科普文章：光耦的9大应用
2021-03-11 来源：21IC
光耦，也就是光耦合器。在现实中，光耦具有重要作用。对于光耦，小编在上篇光耦相关文章中，针对光耦的作用、工作原理等有所阐述。为增进大家对光耦的了解，本文将对光耦的9大应用予以解读。如果你对光耦相关知识具有兴趣，不妨继续往下阅读哦。
一、光耦介绍

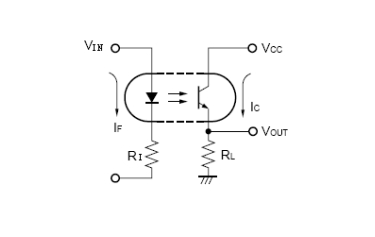

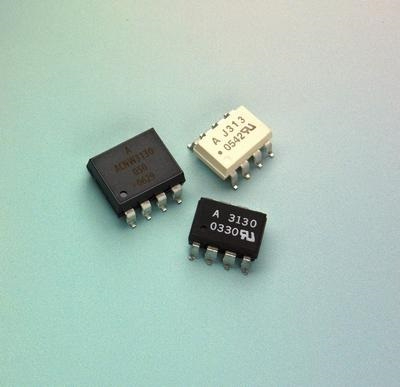

光耦合器(opticalcoupler equipment，英文缩写为OCEP)亦称光电隔离器或光电耦合器，简称光耦。它是以光为媒介来传输电信号的器件，通常把发光器(红外线发光二极管LED)与受光器(光敏半导体管，光敏电阻)封装在同一管壳内。当输入端加电信号时发光器发出光线，受光器接收光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”控制。以光为媒介把输入端信号耦合到输出端的光电耦合器，由于它具有体积小、寿命长、无触点，抗干扰能力强，输出和输入之间绝缘，单向传输信号等优点，在数字电路上获得广泛的应用。
二、光耦的应用
1.用作固体继电器
采用光电耦合器作固体继电器具有体积小、耦合密切、驱动功率小、动作速度快、工作温度范围宽等优点。图3所示是一个光电耦合器用作固体继电器的实际电路图，它的左半部分电路可用于将输入的电信号Vi变成光电耦合器内发光二极管发光的光信号;而右半部分电路则通过光电耦合器内的光敏三极管再将光信号还原成电信号，所以这是一种非常好的电光与光电联合转换器件。光电耦合器的电流传输比为20%，耐压为150V，驱动电流在8～20mA之间。在实际使用中，由于它没有一般电磁继电器常见的实际接点，因此不存在接触不良和燃弧打火等现象，也不会因受外力或机械冲击而引起误动作。所以，它的性能比较可靠，工作十分稳定。
2.在电话保安装置中应用
为了防止电话线路被并机窃用或电话机被盗用通话，可以利用光电耦合器来设计一个简单实用的电话保安电路，由VD1～VD4组成极性转换电路。由于在将本保安器接入电话线路中时，不需要分清电话线路反馈电压的极性，因此，使用该保安器可以给安装带来很大的方便。
3.代替音频变压器
在线性电路中，两级放大器之间常用音频变压器作耦合。这种耦合的缺点是会在变压器铁芯片中损耗掉一部分功率，并可能造成某些失真。而如果选用光电耦合器来代替音频变压器就可以克服上述这些缺点。当输入信号Vi经三极管BG1、BG2前级放大之后，驱动光电耦合器左边的LED发光，并被右边的光敏管全部吸收并转换成电信号，此信号经后级电路BG3放大，并由该管的发射极通过电容器C3后输出一个不失真的放大信号V0。由于该电路将前后两级放大器之间完全隔离，因而杜绝了地环路可能引起的干扰。同时由于该电路还具有消噪功能，因此避免了信号的失真。整个电路的总增益可望达到20dB以上，带宽约120kHz。
4.在逻辑电路上的应用
光电耦合器可以构成各种逻辑电路，由于光电耦合器的抗干扰性能和隔离性能比晶体管好，因此，由它构成的逻辑电路更可靠。
5.作为固体开关应用
在开关电路中，往往要求控制电路和开关之间要有很好的电隔离，对于一般的电子开关来说是很难做到的，但用光电耦合器却很容易实现。
6.在触发电路上的应用
将光电耦合器用于双稳态输出电路，由于可以把发光二极管分别串入两管发射极回路，可有效地解决输出与负载隔离地问题。
7.脉冲放大电路中的应用
光电耦合器应用于数字电路，可以将脉冲信号进行放大。
8.在线性电路上的应用
线性光电耦合器应用于线性电路中，具有较高地线性度以及优良地电隔离性能。
9.特殊场合的应用
光电耦合器还可应用于高压控制，取代变压器，代替触点继电器以及用于A/D电路等多种场合。
