断相与相序继电器

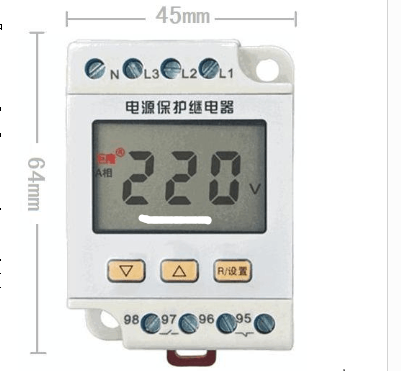

JL-400断相与相序继电器是为传统的模拟电子式相序保护器更新换代而专门设计的三相四线制的电源保护装置。是一种多功能三相电源系统或三相用电设备的监测和保护仪器。采用集成度高的微处理器，使装置具有简洁，精巧，使用方便，抗干扰能力强，高可靠性的特点。本产品集三相电压显示、过电压保护、欠电压保护、断相保护、三相电压不平衡保护、错相保护、零线断线保护于一体。显示采用高清晰超宽温中文液晶屏幕，具有功能齐全，性能稳定，显示直观、操作简便的特点。
JL-400电源保护继电器适用于柜内安装的配电系统保护，如：配电柜、配电箱、电控箱、机床等设备。可以替代西门子、施耐德、佳乐和欧姆龙等同类产品。不但具有优越的性能，更具有超高的性价比
断相与相序继电器功能特点
高精度：采用功能强大的微处理器芯片，尤其采用交流采样技术，电压测量精度为±1%，能分别显示三相电源相电压值，相当于三相数字电压表的功能。
宽电源频率：能适用于45～65HZ，保证全球通用（不能使用于变频器输出回路）。 宽电源电压：能适用于相电压150～300V（线电压260～520V），使断相与相序继电器的规格大为减少，便于用户选用，同时可减少大量的备件资金。
高可靠：采用独特的三相电源供电技术，即使在极低电压、甚至在缺相情况下，也能保证保护、报警、显示的功能正常工作。
零线断线保护：采用独创的技术方案，双重保护危害极大的零线断线故障。
独立的常开、常闭输出：采用大功率双组触点继电器，可独立控制不同电压等级的设备，应用更加广泛。
直观显示：采用专用宽温度高清晰中文液晶显示，正常工作时显示三相电源相电压值；故障时直接用中文显示故障原因，并且可同时提示哪一相故障，以及故障时的电压值，非常直观，便于迅速确定故障原因及部位。
故障记录：采用非易失存储技术，当发生过压、欠压、缺相、不平衡、相序故障时记录故障，即使本产品完全断电也能记忆故障信息，方便故障查询，可记忆最近三次故障信息。
安装方便：底座采用导轨式另设两个M4螺孔结构，可HT35导轨安装，也可用M4螺钉固定，两种安装方式，更加灵活方便。
断相与相序保护电路
目前在工厂的低压配电装置中。大量使用电动机和大功率三相设备的保护装置，这些保护装置通常仅具有过电流和短路等电流保护继电器。以前多种书籍和杂志都刊登过电动机保护器，有感应电流型、测温型、零点漂移型等等。当缺相时，缺相导线并非为OV，而是有127—180V不等的电压，这主要是因为主干线上三相设备的内部都是两两连通的，电动机也同样如此。这里介绍的断相保护器具有可以用在主干网，也可以用在电动机上。此断相保护器具有的功能，包括相序异常、错相保护、断相保护、三相电压不平衡偏差较大保护（电压允许波动范围在90％Ue～110％Ue，任意一相或者两相断相均能起到保护作用。三相电压不对称度≥13％时能可靠的动作）等。
断相保护器电路原理图见下图所示。
工作原理介绍如下：
A、B、C并接于AC380V动力线电网的A、B、C三相上，由R1、R4、R2、R5、C1、R3、R6、R16、R17、C6组成的移相电路。在相序正确、不缺相的正常电压下，则由二极管D5、D7、D8、D13组成的整流输入端的矢量电压较小，整流后的电压也小。当缺相和相序错误时，则输出电压瞬时上升到13v左右。经V4滤波、R8限流后，由D9稳压，R9、R10、R11降压匹配后经C5滤波。经限流电阻R12输入给比较器LM358的②脚，作为被检测的信号电压。
供电由380V／13V变压器接于A、B两相。经C2滤波、R7限流降压、D6稳压、C3再次滤出瞬时波后，一路做LM358的供电，另一路由R13、R14分压后产生5—7V的基准电压。输入给LM358的③脚。经LM358电压比较器输出比较后的判断信号。经稳压和限压电路后（C7、D14是提高门限电压，防止单个脉冲电压干扰误动作），由O1驱动继电器动作。ABC接入电网中如果相序正确，且没有缺相现象JDQ1动作吸合。一但有缺相和相序错误的时候，JDQ1立即释放，主干线继电器失电释放。
原外线接线存在的缺点是：当主干线继电器的触点接触不良，或者被电火花烧毁时，主干线继电器还能照常接通。笔者将其改进后如图所示．这样就不会出现因继电器触点烧结，导致主继电器不能分离的弊端了。
