2021年03月24日 | 为什么说「没有示波器，电子学个屁」？
2021-03-24 来源：eefocus
示波器是电子工程师和维修人员的眼睛。没有示波器、频谱仪等观测仪表，判断电路工作状态是极其困难的。这样回答够明白了吧？
示波器也是EE相关人员实操能力和理论基础水平的分水岭。电子科技大学硕士研究生复试时，很多导师曾经考的就是的是示波器工作原理和测试原理。可惜众高材生都答不上来。
不要再哭穷了，示波器犯不着一两千块，五百元的50M带宽，200Ms采样的虚拟示波器足以胜任大部分学习中所需要的测量工作。比起各位的学习和生活开支，简直九牛一毛。
对于大部分连操作都不熟悉的同学，你犯得着给他配1G以上带宽的示波器吗？我看大部分学习工作使用50M以的学生示波器就够了。哪个差不多的教研室和实验室没有个大几十万的示波器，那些评论区的一个个跟我们这些负责过采购工作的秀图秀报价、秀带宽和采样、秀Windows界面有意思吗？
最常见的，示波器可以观察时钟信号、查看晶体振荡器工作是否正常，放大器的放大倍数足不足、是否饱和削顶、输入和输出信号的相位差，也可以观测SPI、I2C信号。
我的第一台示波器是初中时收来的一台报废的日立 V1050F（双踪100M），在没有维修手册，只有万用表和示波器自带的校机方波的情况下，维修它的两个Y通道和电源耗费了一个懵懂的初中生不知多少时间和精力······ 高中时它也罢工过几次，不过都被我从生死线上拉回来了。
贴张网图缅怀一下每天对着示波器捣鼓单边带短波电台、调试短波功率放大器的高中时光

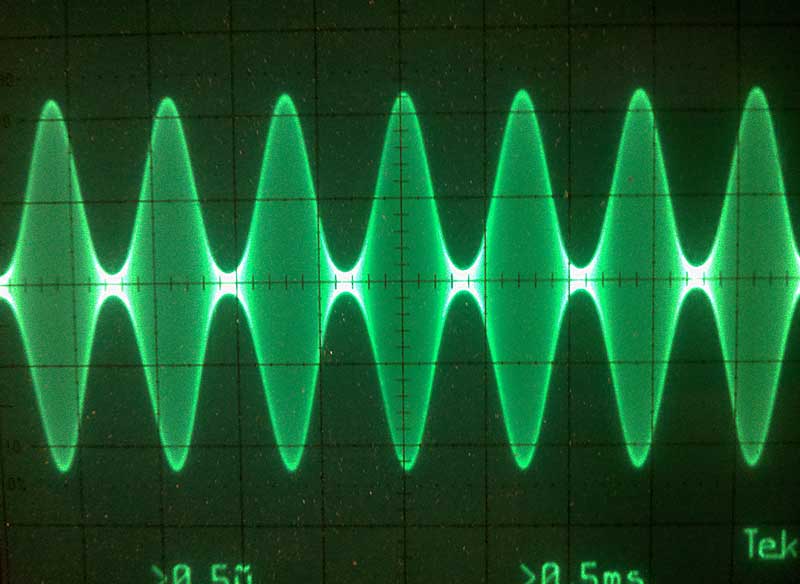

利用CRT示波器观察单边带信号
（盗一张BG4REO的图）
上面有答主回答说老长者万用表打天下。但那个时代和现在已经大不相同。修个半导体收音机，万用表判别工作点和电流、分辨个器件好坏确实可以胜任大部分工作。更早些时候，还有人不用万用表，用改锥打火、摸管子温度判断来修电子管收音机。现在的电子器材论其系统繁杂度和工作频率，已经远远不是一台黑白电视机、收音机能够比拟的。而且我相信，哪怕是维修黑白电视机的机械高频头，大家也会渴望有一台示波器的。
在资源不足的情况下，用最少的器材胜任维修工作是那个艰难时期的无线电维修人员的必备技能，但是放在现在，很多EE等专业的本科、研究生，用示波器探头点一下看看就能解决的问题，非要复制粘贴到五个群里去提问，您不觉得这种人不管是智力还是其他知能方面水平都有问题吗？（笑）
“电子系培养方案一周就够了”

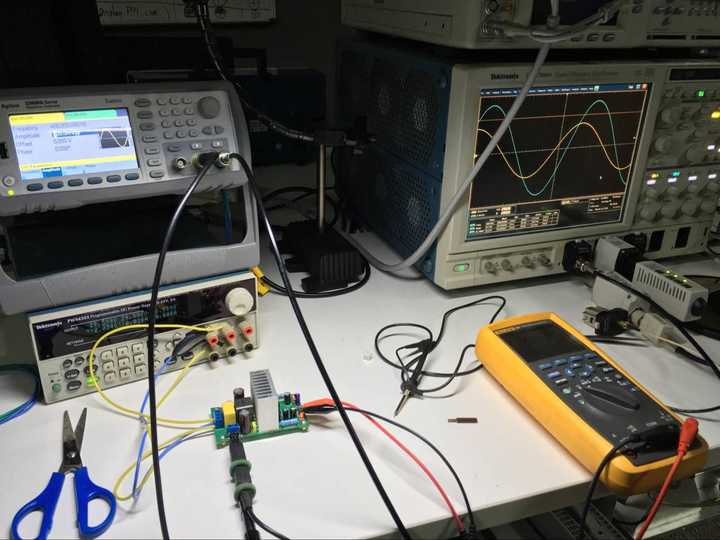

示波器不单纯是一个具有一定精度的电压—时间测量仪器，我认为示波器在很多场合都是时域分析的利器。建议大家在应用示波器进行电路调试和故障分析时，不要将示波器的用途局限在单纯观测信号流程中端口到端口的信号上。

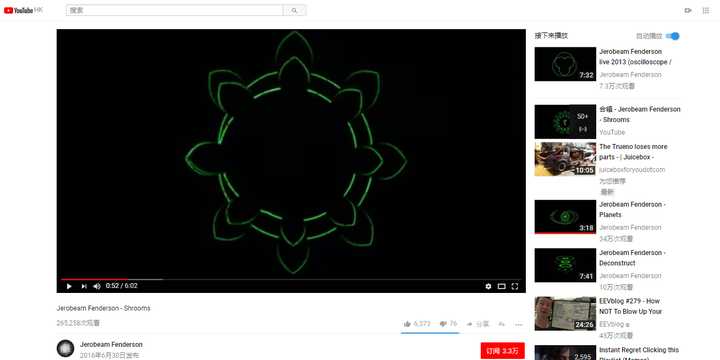

Track 8 of the audiovisual album Oscilloscope Music available at http://oscilloscopemusic.com
--------------------------2018.4.24----------------------------
示波器可用于射频电路的调试和测量，常用的方法是直接在界面选择输入阻抗为50欧姆（通常示波器有50欧/1兆欧两档输入阻抗可选择），不过这种方法不能用于直接测量大功率射频信号，应适当串接衰减器。

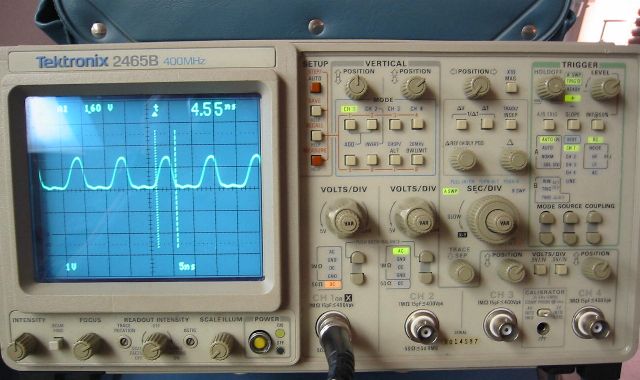

上古示波器Tek 2465B ，Y通道上方DC指示灯左边就是50欧输入阻抗指示，切换为50欧输入时才会亮起。
射频电路的设计和调试中，大部分时候大家关注的是端口S参数、噪声和互调指标。但是仅仅在频域上进行分析，很难判断信号的时域形状（尤其是脉冲信号）。而示波器可以对射频脉冲信号包络进行提取和参数测量，这在雷达脉冲包络测试中很常见。早些时候测量雷达信号还要在输入端串接一个检波器，现在很多示波器都可以胜任雷达等脉冲信号的直接测量了。

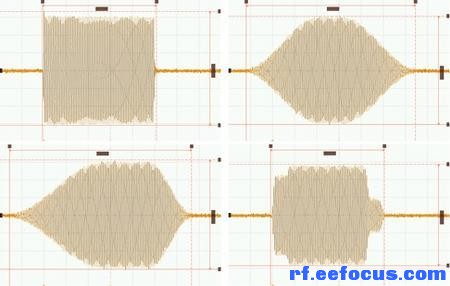

用示波器捕捉的四种不同包络形状的雷达信号
