2021年03月25日 | 单片机中晶振对波特率的影响
2021-03-25 来源：eefocus
在单片机当中晶振起着非常重要的作用，单片机的内部电路配合晶振运行，产生单片机所需的时钟频率。而单片机发出的一切指令都是在时钟频率的基础上的，所以晶振对单片机来说非常重要。波特率是指单位时间内载波参数的变化次数。那么在单片机设计过程中，这两者有什么关系?晶振对波特率的影响有多大呢?
在串行通信中，MCS—51串口可约定四种工作方式。其中，方式0和方式2的波特率是固定的，而方式1和方式3的波特率是可变的，由定时器T1的溢出率决定。
波特率是指串行端口每秒内可以传输的波特位数。这里所指的波特率，如标准9600不是每秒种可以传送9600个字节，而是指每秒可以传送9600个二进位，而一个字节要8个二进位，如用串口模式1来传输，那么加上起始位和停止位，每个数据字节就要占用10个二进位，9600波特率用模式1传输时，每秒传输的字节数是9600&pide;10=960字节。
方式0和方式2的波特率
方式0的波特率是固定的，为fosc/12，以一个12M 的晶振来计算，那么它的波特率可以达到1M。
方式2的波特率是固定在fosc/64 或fosc/32，具体用那一种就取决于PCON 寄存器中的SMOD位，如SMOD 为0，波特率为focs/64,SMOD 为1，波特率为focs/32。
方式1和方式3的波特率

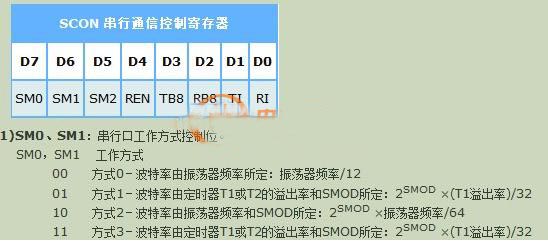

模式1和模式3的波特率是可变的，取决于定时器1或2(对于52芯片)的溢出速率，就是说定时器1每溢出一次，串口发送一次数据。可以用以下的公式去计算：
上式中如设置了PCON寄存器中的SMOD位为1时就可以把波特率提升2倍。通常会使用定时器1工作在定时器工作模式2下，这时定时值中的TL1做为计 数，TH1做为自动重装值，这个定时模式下，定时器溢出后，TH1的值会自动装载到TL1，再次开始计数，这样可以不用软件去干预，使得定时更准确。在这个定时模式2下定时器1溢出速率的计算公式如下：
溢出速率=(计数速率)/(256-TH1初值)
溢出速率=fosc/[12*(256-TH1初值)]
上式中的“计数速率”与所使用的晶体振荡器频率有关，在51 芯片中定时器启动后会在每一个机器周期使定时寄存器TH的值加1，一个机器周期等于十二个振荡周期，所以可以得知51芯片的计数速率为晶体振荡器频率的1/12，一个12M 的晶振用在51芯片上，那么51的计数速率就为1M。通常用11.0592M 晶体是为了得到标准的无误差的波特率，那么为何呢?计算一下就知道了。如我们要得到9600 的波特率，晶振为11.0592M 和12M，定时器1 为模式2，SMOD 设为1，分别看看那所要求的TH1 为何值。代入公式：
11.0592M：
9600=(2&pide;32)×((11.0592M/12)/(256-TH1))
TH1=250
12M：
9600=(2&pide;32)×((12M/12)/(256-TH1))
TH1≈249.49
上面的计算可以看出使用12M晶体的时候计算出来的TH1不为整数，而TH1的值只能取整数，这样它就会有一定的误差存在不能产生精确的9600波特率。当然一定的误差是可以在使用中被接受的，就算使用11.0592M 的晶体振荡器也会因晶体本身所存在的误差使波特率产生误差，但晶体本身的误差对波特率的影响是十分之小的，可以忽略不计。
