2021年08月25日 | LPC1788 LCD 学习

好不容易继续来搞搞这个单片机,虽然出了好多年,但是被ST打得体无完肤.就有LCD控制器,SDRAM这个优势来说,基本上已经到了老的的程度了.而且用起这个LCD,好像也不是特别的复杂,原来以为很麻烦的,因为手册说的什么专用DMA啊,专用图形加速啊.在调试过程中出现了好多次的闪屏,差点以为是自己的板子画得有问题,不过后来发现是总线占用过长,需要优化一下.

开始做LCD,肯定要开辟RAM空间.先算算我的屏幕是1024*600[LPC1788能支持到1024*768,就算是LPC4357这种鸡血,也是这个分辨率.],然后从RAM的尾端开始截取部分RAM来用.计算公式:

0xA1FFFFFF - 1024[H]*600[V]*2[Bit] = 0xA1ED3FFF | 153.6KB

然后实际上就是往自己RAM写东西,他就会倒到屏幕上.可以支持24位模式的,但是好像用不着,所以我还是乖乖的看看565模式.反正我也是垃圾屏了.因为多次要用到基地址,另外应该写一个刷屏测试的,所以,就先做好头文件,好让自己知道该干什么.

#ifndef __LCD70_LPC177x_8x_H_

#define __LCD70_LPC177x_8x_H_

#define LCD_SDRAM_BASE 0xA1ED3FFF // 0xA1FFFFFF - 1024[H]*600[V]*2[Bit] = 0xA1ED3FFF | 153.6KB

extern void LCD_Clear(uint16_t x0, uint16_t y0, uint16_t xSize, uint16_t ySize, uint32_t color);

extern void vLCD_Init(void);

#endif

大致梳理初始化流程:

设置基地址UPBASE

设置IO复用

打开电源和背光

打开LCD外设时钟

设置分频和时序

清空调色板

使能LCD

其实初始化代码大多数抄我这个的就可以,哪里需要额外配置的,我这儿说说:

void vLCD_Init(void)

{

    uint32_t i;

    uint32_t *pPal;

    LPC_LCD->UPBASE = (uint32_t)LCD_SDRAM_BASE;

    LPC_IOCON->P2_12 = 0x25; //LCDR3

    LPC_IOCON->P2_6  = 0x27;     //LCDR4

    LPC_IOCON->P2_7  = 0x27; //LCDR5

    LPC_IOCON->P2_8 =  0x27; //LCDR6

    LPC_IOCON->P2_9  = 0x27; //LCDR7

    LPC_IOCON->P1_20 = 0x27; //LCDG2

    LPC_IOCON->P1_21 = 0x27; //LCDG3

    LPC_IOCON->P1_22 = 0x27; //LCDG4

    LPC_IOCON->P1_23 = 0x27; //LCDG5

    LPC_IOCON->P1_24 = 0x27; //LCDG6

    LPC_IOCON->P1_25 = 0x27; //LCDG7

    LPC_IOCON->P2_13 = 0x27; //LCDB3

    LPC_IOCON->P1_26 = 0x27;    //LCDB4

    LPC_IOCON->P1_27 = 0x27; //LCDB5

    LPC_IOCON->P1_28 = 0x27; //LCDB6

    LPC_IOCON->P1_29 = 0x27; //LCDB7

    LPC_IOCON->P2_0  = 0x27; //PWR

    LPC_IOCON->P2_2  = 0x27; //CP

    LPC_IOCON->P2_3  = 0x27; //FP

    LPC_IOCON->P2_4  = 0x27; //AC

    LPC_IOCON->P2_5  = 0x27; //LP

    // 3V3电源控制脚

    LPC_IOCON->P5_1 = 0x20;

    // 5V电源控制脚

    LPC_IOCON->P5_2 = 0x20;

    /*3V3 5V power enable*/

    LPC_GPIO5->DIR = (1 << 1) | (1 << 2);

    LPC_GPIO5->CLR = (1 << 1) | (1 << 2);

    // 背光控制脚

    LPC_IOCON->P2_1 = 0x20;

    /*Back light enable for 4.3*/

    LPC_GPIO2->DIR |= (1 << 1);

    LPC_GPIO2->CLR |= (1 << 1);

    //Turn on LCD controller power/clock control bit

    LPC_SC->PCONP |= ((uint32_t)(1 << 0));

    LPC_SC->LCD_CFG = 0x03;

    // Disable cursor

    LPC_LCD->CRSR_CTRL &= ~(1 << 0);

    // disable GLCD controller

    LPC_LCD->CTRL = 0;

    // RGB565

    LPC_LCD->CTRL |= (6 << 1);

    // TFT panel

    LPC_LCD->CTRL |= (1 << 5);

    // single panel

    LPC_LCD->CTRL &= ~(1 << 7);

    // notmal output

    LPC_LCD->CTRL &= ~(1 << 8);

    // little endian byte order

    LPC_LCD->CTRL &= ~(1 << 9);

    // little endian pix order

    LPC_LCD->CTRL &= ~(1 << 10);

    // disable power

    LPC_LCD->CTRL &= ~(1 << 11);

    LPC_LCD->TIMH = 0x9F9F28FC;

    LPC_LCD->TIMV = 0x170C2657;

    LPC_LCD->LE = 0;

    LPC_LCD->INTMSK = 0;

    LPC_LCD->POL  = (0x01 << 26) | ((1024 - 1) << 16) | (0x0 << 14) | (0x0 << 13) | (0x0 << 12) | (0x0 << 11);

    LPC_LCD->UPBASE = (uint32_t)((uint16_t *)LCD_SDRAM_BASE);

    /* clear palette */

    pPal = (uint32_t *) (&(LPC_LCD->PAL));

    for(i = 0; i < 128; i++)

    {

        *pPal = 0;

        pPal++;

    }

    // 使用LCD控制器

    LPC_LCD->CTRL |= (1 << 0);

    LPC_LCD->CTRL |= (1 << 11);

}

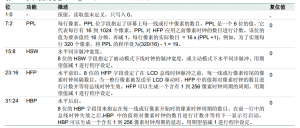

如果布线不一样,就改IO的,LPC_LCD->TIMH和LPC_LCD->TIMV需要根据手册计算.

这些对着你屏幕手册写就可以,而POL,则只需要改掉1024这值,然后如果没显示,那肯定是时钟过高,那要调整CFG,CFG越低其实越好的,对于刷新率要求不是很高的情况下.因为我屏幕比较大,所以0x03已经足够低了,如果你分辨率很低的话,比如480x272.
