2021年08月26日 | STM32 ADC自我学习总结

记录一下STM32的ADC编程方法！

前面已经学习了DMA，知道如何使用DMA去减小CPU的负担，这里的ADC转换也来使用DMA---这个也是STM32的ADC转换最常见的方式。

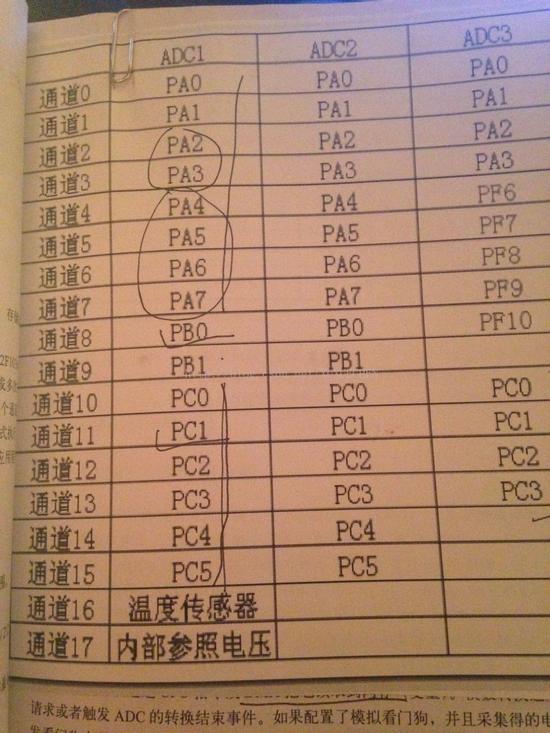

---第一步是---了解STM32的ADC对应的GPIO口----如下图---不用记住，可以查询，我是将它剪下来粘贴到书本的相应章节----！

---第二步是---配置相应ADC转换的GPIO口----这里使用PC0--PC1

static void ADC1_GPIO_Config(void)

{

GPIO_InitTypeDef GPIO_InitStructure;

RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);  //打开DMA1的时钟

RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1 | RCC_APB2Periph_GPIOC, ENABLE);

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 |GPIO_Pin_1;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;  //模拟输入

GPIO_Init(GPIOC, &GPIO_InitStructure);

}

---第三步是---配置ADC的DMA----配置ADC通道等---

#define ADC1_DR_Address    ((u32)0x40012400+0x4c)  //外设地址

__IO uint16_t ADC_ConvertedValue[2];  //内存数组

static void ADC1_Mode_Config(void)

{

DMA_InitTypeDef DMA_InitStructure;

ADC_InitTypeDef ADC_InitStructure;

DMA_DeInit(DMA1_Channel1);

//---------------ADC的DMA配置--------------------

DMA_InitStructure.DMA_PeripheralBaseAddr = ADC1_DR_Address;  //ADC1地址---代表ADC1保存转换值的寄存器

DMA_InitStructure.DMA_MemoryBaseAddr = (u32)&ADC_ConvertedValue;  //内存地址---用来保存DMA传输过来的ADC转换值----后面直接使用的变量地址

DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;  //外设为数据源

DMA_InitStructure.DMA_BufferSize = 2;  //传输总数据---2通道需要传输2个数据

DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;  //外设地址固定

DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;  //内存地址自增---总体表示始终从外设ADC1地址处取值---依次保存到连续的两个内存变量中---

DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;   //外设传输数据单元---半字16位

DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;  //内存传输数据单元---半字16位

DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;  //循环模式---2个数据依次循环接收从外设ADC1传输过来的ADC值---

DMA_InitStructure.DMA_Priority = DMA_Priority_High;  //高优先级

DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;  //禁止内存传内存

DMA_Init(DMA1_Channel1, &DMA_InitStructure);

DMA_Cmd(DMA1_Channel1, ENABLE);  //再次打开DMA1

        //------------ADC模式配置------------------------

ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;  //独立模式----还有很多模式---这个比较常见

ADC_InitStructure.ADC_ScanConvMode = ENABLE ;   //扫描模式---采集多通道使用----本程序采集2通道---所以扫描模式

ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;  //连续转换模式---不难理解---就是不停地采集---一次接一次

ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;  //不使用外部触发转换---触发分为外部触发---比如中断与定时器。软件触发---后面有专用函数

ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;   //采集的数据右对齐---方便计算

ADC_InitStructure.ADC_NbrOfChannel = 2;  //总共需要转换的通道个数---这里2个

ADC_Init(ADC1, &ADC_InitStructure);

RCC_ADCCLKConfig(RCC_PCLK2_Div8);  //配置ADC转换时钟---PCLK2的8分频

        //下面这个函数比较重要----配置ADC的通道与采样周期---前面说的PC0与PC1对应的ADC通道分别是--10与11。采集周期也有几种。

ADC_RegularChannelConfig(ADC1, ADC_Channel_10, 1, ADC_SampleTime_55Cycles5);

ADC_RegularChannelConfig(ADC1, ADC_Channel_11, 2, ADC_SampleTime_55Cycles5);

ADC_DMACmd(ADC1, ENABLE);  //打开DMA1的ADC1

ADC_Cmd(ADC1, ENABLE);  //打开ADC1

ADC_ResetCalibration(ADC1);  //复位校准寄存器

while(ADC_GetResetCalibrationStatus(ADC1));  //等待校准寄存器复位完成

ADC_StartCalibration(ADC1);  //ADC校准

while(ADC_GetCalibrationStatus(ADC1));  //校准完成

ADC_SoftwareStartConvCmd(ADC1, ENABLE);  //软件触发转换

}

---第四部分是---在硬件上使用了一个通道切换芯片----CD4052----由PC2---PC3控制通道的选择CD4052切换控制GPIO配置----

void GPIO_Config(void)

{

GPIO_InitTypeDef GPIO_InitStructure;

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2|GPIO_Pin_3;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;  //推完输出

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_Init(GPIOC, &GPIO_InitStructure);

}

---第五部分是---主函数-----

extern __IO uint16_t ADC_ConvertedValue[2];  //声明外部变量

uint16_t My_ADC[2];  //求平均值

int main(void)

{

u8 i,led=0x01;

USART1_Config();

ADC1_GPIO_Config();

ADC1_Mode_Config();

while (1)

{

My_ADC[0]=0;

My_ADC[1]=0;

for(i=0;i<10;i++)

{

                        My_ADC[0]+=ADC_ConvertedValue[0];

My_ADC[1]+=ADC_ConvertedValue[1];

               }

My_ADC[0]=My_ADC[0]/10;   //采集10次求平均值

My_ADC[1]=My_ADC[1]/10;

ADC_ConvertedValueLocal =(float) My_ADC[0]/4096*3.3;   //转换为电压值

printf("rn The current AD---0 value = 0x%04X n", My_ADC[0]);

printf("The current AD---0 value = %f V n",ADC_ConvertedValueLocal);

ADC_ConvertedValueLocal =(float) My_ADC[1]/4096*3.3;

printf("The current AD---1 value = 0x%04X n", My_ADC[1]);

printf("The current AD---1 value = %f V n",ADC_ConvertedValueLocal);

}

}
