前段时间学习了飞思卡尔K60芯片的时钟系统，对它的时钟系统有了个大致的了解，这里把自己的理解写下来分享一下，以备以后参考。

飞思卡尔 Kinetis系列是飞思卡尔推出的基于ARM CORTEX-M4为核心的微控制器。

1.飞思卡尔K60时钟系统

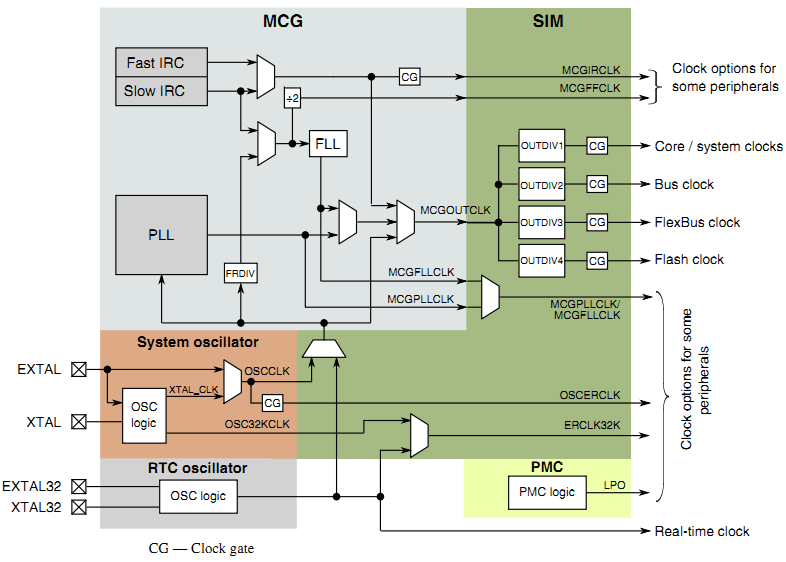

    飞思卡尔K60时钟系统如上图所示，可以发现器件的源时钟源一共有4个：

    ①内部参考时钟源，包括 Fast IRC和 slow IRC (IRC--Internal Reference Clock)

    ②外部参考时钟源，只一个EXTAL管脚作为时钟输入，这个可以使用有源晶体振荡器来实现

    ③外部晶体谐振器，使用EXTAL和XTAL两个管脚来输入

    ④外部32K RTC 谐振器，用于实时时钟的时钟输入

    在图中可以看到，要为系统提供时钟信号，关键是要最终生成 MCGOUTCLK 输出。MCGOUTCLK 再经过分频便可以提供Core/system clocks、Bus clock、FlexBus clock和Flash clock。MCGOUTCLK 的产生有3个途径:

    ①由内部参考时钟源 Fast IRC 直接提供，这个时钟源集成在芯片的内部（包括Slow IRC），频率是2M

    ②由 FLL 或者 PLL 模块来提供

    ③由外部时钟来直接提供，包括外部参考时钟源（1个管脚输入）、外部晶体谐振器经内部OSC logic产生的XTAL_CLK 和 RTC OSC logic 的时钟输出。

    一般情况下，MCGOUTCLK 是由PLL或者FLL倍频来产生的，飞思卡尔官方的例程最终是由PLL模块来产生。图中可以看到PLL模块的时钟输入是OSCCLK或者RTC OSC logic。我的板子以外部参考时钟源提供PLL时钟，最终经PLL倍频产生MCGOUTCLK。即 EXTAL-->PLL模块-->MCGOUTCLK.

2.关于时钟模式

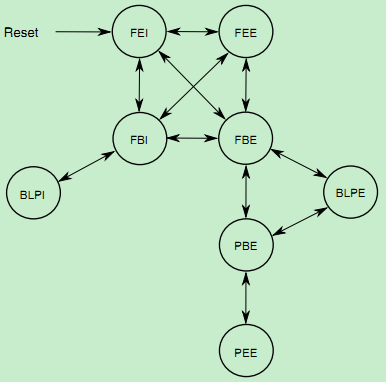

   从图中可以看到，该芯片一共包含8种工作时钟模式，外加Stop模式。系统在RESET后直接进入默认的FEI模式。图中，F--FLL、P--PLL、E--Enable或者EXTAL(外部时钟)、B--Bypass(旁路)、I--Internal(内部参考时钟)、L--Low Power.

·FLL 启用、内部参考时钟（FEI）, 内部参考时钟提供FLL的时钟，FLL驱动MCGOUT

·FLL 启用、外部参考时钟（FEE）, 外部参考时钟提供FLL的时钟，FLL驱动MCGOUT

·FLL 旁路、内部参考时钟（FBI），FLL虽然在运作但由内部时钟参考源驱动MCGOUT

·FLL 旁路、外部参考时钟（FBE），FLL虽然在运作但由外部时钟参考源驱动MCGOUT

·PLL 旁路、外部参考时钟（PBE），PLL虽然在运作但由外部时钟参考源驱动MCGOUT

·PLL 启用、外部参考时钟（PEE），外部参考时钟提供PLL的时钟，PLL驱动MCGOUT

·BLPI FLL和PLL都禁用，内部时钟参考源驱动MCGOUT

·BLPE FLL和PLL都禁用，外部时钟参考源驱动MCGOUT

由于系统在重启后默认进入FEI模式，我们的目标是要跳到PEE模式，所以要涉及到模式的转化。图中由FEI到PEE是不能直接跳转的，必须经由其他模式来转换。

3.官方具体的例子

来源于飞思卡尔官方srcdriversmcgmcg.c

1. unsigned char pll_init(unsigned char clk_option, unsigned char crystal_val)


2. {


3.   unsigned char pll_freq;


4.


5.   if (clk_option > 3) {return 0;} //return 0 if one of the available options is not selected


6.   if (crystal_val > 15) {return 1;} // return 1 if one of the available crystal options is not available


7. //This assumes that the MCG is in default FEI mode out of reset.


8.


9. // First move to FBE mode


10. #if (defined(K60_CLK) || defined(ASB817))


11.      MCG_C2 = 0;


12. #else


13. // Enable external oscillator, RANGE=2, HGO=1, EREFS=1, LP=0, IRCS=0


14.     MCG_C2 = MCG_C2_RANGE(2) | MCG_C2_HGO_MASK | MCG_C2_EREFS_MASK;


15. #endif


16.


17. // after initialization of oscillator release latched state of oscillator and GPIO


18.     SIM_SCGC4 |= SIM_SCGC4_LLWU_MASK;


19.     LLWU_CS |= LLWU_CS_ACKISO_MASK;


20.


21. // Select external oscilator and Reference Divider and clear IREFS to start ext osc


22. // CLKS=2, FRDIV=3, IREFS=0, IRCLKEN=0, IREFSTEN=0


23.   MCG_C1 = MCG_C1_CLKS(2) | MCG_C1_FRDIV(3);


24.


25.   /* if we aren't using an osc input we don't need to wait for the osc to init */


26. #if (!defined(K60_CLK) && !defined(ASB817))


27.     while (!(MCG_S & MCG_S_OSCINIT_MASK)){}; // wait for oscillator to initialize


28. #endif


29.


30.   while (MCG_S & MCG_S_IREFST_MASK){}; // wait for Reference clock Status bit to clear


31.


32.   while (((MCG_S & MCG_S_CLKST_MASK) >> MCG_S_CLKST_SHIFT) != 0x2){}; // Wait for clock status bits to show clock source is ext ref clk


33.


34. // Now in FBE


35.


36. #if (defined(K60_CLK))


37.    //MCG_C5 = MCG_C5_PRDIV(0x18);


38.    MCG_C5 = MCG_C5_PRDIV(0x18); //基频2M 外部时钟源是50M时, 50/25=2M


39. #else


40. // Configure PLL Ref Divider, PLLCLKEN=0, PLLSTEN=0, PRDIV=5


41. // The crystal frequency is used to select the PRDIV value. Only even frequency crystals are supported


42. // that will produce a 2MHz reference clock to the PLL.


43.   MCG_C5 = MCG_C5_PRDIV(crystal_val); // Set PLL ref divider to match the crystal used


44. #endif


45.


46.   // Ensure MCG_C6 is at the reset default of 0. LOLIE disabled, PLL disabled, clk monitor disabled, PLL VCO divider is clear


47.   MCG_C6 = 0x0;


48. // Select the PLL VCO divider and system clock dividers depending on clocking option


49.   switch (clk_option) {


50.     case 0:


51.       // Set system options dividers


52.       //MCG=PLL, core = MCG, bus = MCG, FlexBus = MCG, Flash clock= MCG/2


53.       set_sys_dividers(0,0,0,1);


54.       // Set the VCO divider and enable the PLL for 50MHz, LOLIE=0, PLLS=1, CME=0, VDIV=1


55.       MCG_C6 = MCG_C6_PLLS_MASK | MCG_C6_VDIV(1); //VDIV = 1 (x25)


56.       pll_freq = 50;


57.       break;


58.    case 1:


59.       // Set system options dividers


60.       //MCG=PLL, core = MCG, bus = MCG/2, FlexBus = MCG/2, Flash clock= MCG/4


61.      set_sys_dividers(0,1,1,3);


62.       // Set the VCO divider and enable the PLL for 100MHz, LOLIE=0, PLLS=1, CME=0, VDIV=26


63.       MCG_C6 = MCG_C6_PLLS_MASK | MCG_C6_VDIV(26); //VDIV = 26 (x50)


64.       pll_freq = 100;


65.       break;


66.     case 2:


67.       // Set system options dividers


68.       //MCG=PLL, core = MCG, bus = MCG/2, FlexBus = MCG/2, Flash clock= MCG/4


69.       set_sys_dividers(0,1,1,3);


70.       // Set the VCO divider and enable the PLL for 96MHz, LOLIE=0, PLLS=1, CME=0, VDIV=24


71.       MCG_C6 = MCG_C6_PLLS_MASK | MCG_C6_VDIV(24); //VDIV = 24 (x48)


72.       pll_freq = 96;


73.       break;


74.    case 3:


75.       // Set system options dividers


76.       //MCG=PLL, core = MCG, bus = MCG, FlexBus = MCG, Flash clock= MCG/2


77.       set_sys_dividers(0,0,0,1);


78.       // Set the VCO divider and enable the PLL for 48MHz, LOLIE=0, PLLS=1, CME=0, VDIV=0


79.       MCG_C6 = MCG_C6_PLLS_MASK; //VDIV = 0 (x24)


80.       pll_freq = 48;


81.       break;


82.   }


83.   while (!(MCG_S & MCG_S_PLLST_MASK)){}; // wait for PLL status bit to set


84.


85.   while (!(MCG_S & MCG_S_LOCK_MASK)){}; // Wait for LOCK bit to set


86.


87. // Now running PBE Mode


88.


89. // Transition into PEE by setting CLKS to 0


90. // CLKS=0, FRDIV=3, IREFS=0, IRCLKEN=0, IREFSTEN=0


91.   MCG_C1 &= ~MCG_C1_CLKS_MASK;


92.


93. // Wait for clock status bits to update


94.   while (((MCG_S & MCG_S_CLKST_MASK) >> MCG_S_CLKST_SHIFT) != 0x3){};


95.


96. // Now running PEE Mode


97.


98. return pll_freq;


99. } //pll_init
