2021年08月26日 | ZDS2022十全十美示波器之21种协议触发与解码
2021-08-26 来源：eefocus
在以往，示波器的应用还比较简单，满足波形观察和测量即可，但在电子技术高速发展的今天，通信总线的调试需求风起云涌，仅能在屏幕上看看波形已不能满足调试需求。若示波器拥有协议分析功能，情况就大不一样。

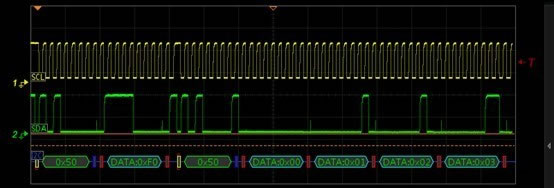

协议解码功能犹如“译码本”，可将纷繁复杂的信号波形快速准确地解码成协议数据，实现波形和数据同步显示。这样一来，波形对应的数据就一目了然，而且还能对特定数据触发，针对性的捕获和分析感兴趣波形。
ZDS2022示波器标配21种协议触发和解码，包括CAN、LIN、UART、USB、SPI等多种串行协议，涵盖汽车电子、电脑外设、芯片外围、智能照明和传感器应用等多个方向，可满足所有常用串行协议解码和分析需求。

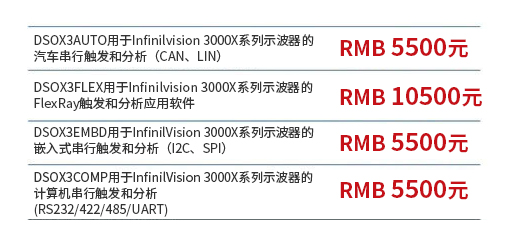

长期以来，协议分析技术为国外企业所垄断，对示波器用户而言为示波器开启协议分析功能是奢侈的，因为获得这些功能需要付出高昂的代价。
致远电子作为一家民族企业，拥有技术就应造福用户，所以我们打破常规，为自主的示波器产品免费配置21种协议触发和解码，比同档次安捷伦、泰克示波器可支持的协议种类更丰富，功能更强大，应用更广泛。
