2021年09月03日 | ZDS2022示波器百集实操视频之31:视频触发

2021-09-03 来源:eefocus

本期视频来聊一聊视频信号,我们知道示波器有模拟和数字示波器之分,视频信号也有模拟与数字的区别,今天我们就来分享下如何用ZDS2022来触发模拟视频信号。

向示波器输入模拟视频信号,按下【Trigger】键,将触发方式设为普通方式,触发类型设为视频类型,设置视频极性为负同步极性,共包含三种视频格式:NTSC( N制)、 PAL(帕制)和SECAM(塞康制),选择NTSC( N制),将触发模式设为任意行,我们调整触发电平,由于触发点在任意行触发,所以波形会不断移动。视频触发共包括任意行、指定行、任意场、偶数场和奇数场5种触发模式。我们将触发模式设为指定行触发,行设置范围可从1到525,将其设成400,调小时基,放大波形,可清晰看到稳定触发的波形,此时即为第400行触发。

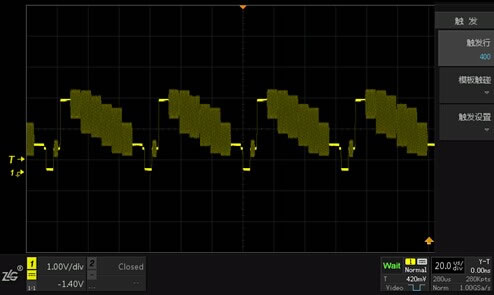

图1 第400行触发

短按旋钮B可将触发行复位到1,将时基调大,我们将触发行从1调到525,可看到波形缓慢移动,从一帧的第一行移动到一帧中的第525行(最后一行),同时也验证了NTSC(N制)视频格式每帧包括525行像素。


学会了ZDS2022的视频触发操作,您就可以利用视频信号触发结果与标准视频信号对比,即可轻易发现信号中的问题!
