具体实现功能

基本功能：

1、用独立按键控制传送带的启动或停止，在接电后电机不运转，当按键给脉冲后，单片机控制继电器，继电器控制电机开始运转，同时可利用按键控制电机停止运转。

2、用光电传感器检测通过的产品数量，利用激光头射出激光照射到光敏模块，光敏模块接收此红外线，并将其放大、整流形成高电平信号。当有人或物挡住红外光时，接收管没有接收到红外信号，放大器将输出低电平。

这个便是外部计数脉冲信号。这个计数脉冲信号送入 AT89C52单片机中进行计数控制，在经过扩展、显示驱动完成最后的显示过程。

3、用LCD显示传送带通过产品的数量，LCD显示预置数值与当前数值。

4、用矩阵键盘预置终值，当计数达到终值时，传送带停止，矩阵键盘可预置计数值、复位等功能。

具体操作：

1、点击设置按键，可以进入终值设置，通过矩阵键盘输入数字设置终止值，点击确定退出设置；点击设置归零，实现设置数值清零

2、点击开始后，电机转动，表示传送带开始工作，在没有点击光电传感器按键时，不会计数。点击停止，电机停止转动。

3、点击光电传感器按键后，开始计数，并实时显示在LCD显示屏第一行。

4、当累计的数值达到设置的终止值时，开始报警并停止计数。点击复位，计数清零。

单片机介绍

51单片是一种低功耗、高性能CMOS8位微控制器，具有 8K 在系统可编程Flash 存储器。在单芯片上，拥有灵巧的8 位CPU 和在系统可编程Flash，使得STC89C51为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。具有以下标准功能：8k字节Flash，512字节RAM，32 位I/O 口线，看门狗定时器，内置4KB EEPROM，MAX810复位电路，三个16 位定时器/计数器，一个6向量2级中断结构，全双工串行口。另外 STC89X51 可降至0Hz 静态逻辑操作，支持2种软件可选择节电模式。空闲模式下，CPU 停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。最高运作频率35Mhz，6T/12T可选。

设计思路

文献研究法：搜集整理相关单片机智能手环系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机智能手环系统的现状、存在问题和解决办法；

比较分析法：比较不同单片机智能手环系统的具体原理，以及同一类传感器性能的区别，分析单片机智能手环系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

原理图

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

程序

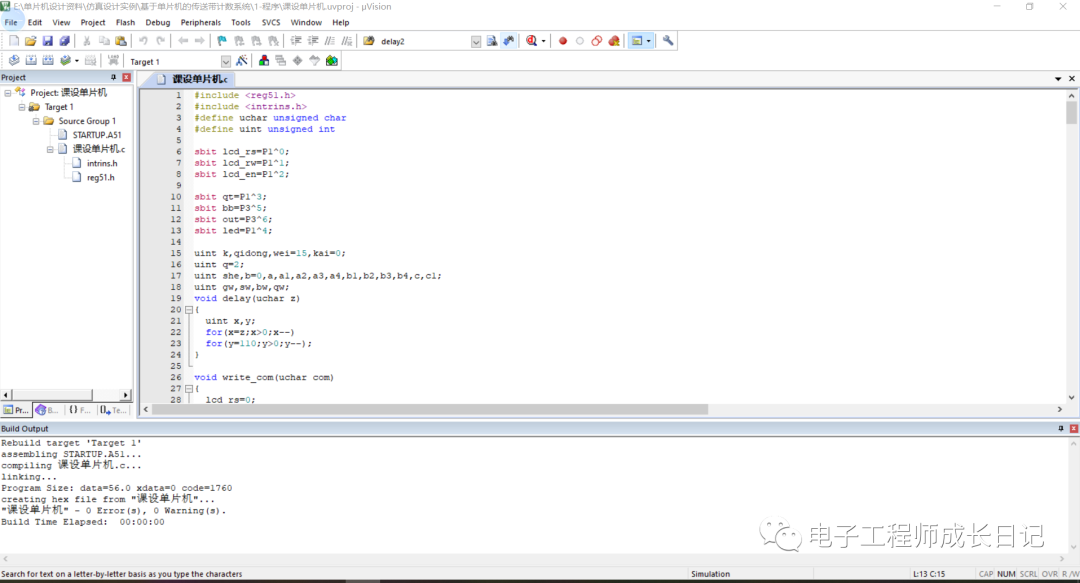

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

仿真实现

本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
