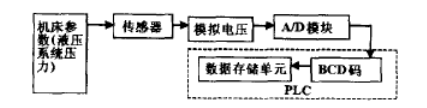

PLC模拟量数据的处理可采用12位模数转换器SC1421

2021年09月06日 | 徒手编写了一个STM8的反汇编工具

2021-09-06 来源：eefocus

最近打算玩一下STM8, 只为了消化一下我的库存，因为我曾经买过几个型号的STM8单片机，但是一直没用来DIY啥。我对STM8熟悉程度远不如STM32, 后者是流行广泛的ARM核，STM8却是ST独家的架构。

STM8 CPU是在ST7基础上增强，有人说是从6502演变来的，我看倒也不像。学习了一下历史，Motorola的6800演变出来的6805/6811/6809三个分支，以及6502这个与6800有渊源的CPU，从寄存器和指令集上看STM8是和它们有相似之处的，不过差异的地方也很大。作为一个8位MCU，STM8的寻址范围居然达到16M byte（我不信ST会给8位机配上1M以上的ROM或RAM），寻址模式就很多了，间接内存访问比x86都复杂，看惯了RISC的CPU更不能忍。好吧，虽然指令集复杂，STM8的执行速度还快，反正不会纯用汇编来开发。

ST并没有提供STM8的C编译器（汇编器是有的），需要用第三方的。Cosmic C编译器有免费License的版本可以用，这也是ST推荐的，我就装了一个来试。ST官方支持的还有Raisonance的编译器，此外IAR也有STM8的开发环境。

试写了个C程序测试，可以用STVP连接ST-Link下载程序，但我觉得还需要个能反汇编看编译结果的东西。Cosmic工具链里面没有反汇编程序，ST的汇编工具里也没有，STVD既然能跟踪调试应该有，但我没能把它用起来。

干脆自己写一个STM8反汇编工具吧，也练下手怎么写。

先研究下STM8的指令集，这是一种典型变长指令集，除了前缀字节，操作码就在一个字节里面。于是我照着手册统计了一张表出来：

一个字节能表示的范围除了 0x90, 0x91, 0x92, 0x72 用来做指令前缀，其它几乎都用来作操作码了。当然许多指令都有多种寻址模式的（比如加法是谁和谁相加，需要指定），因此用了不止一个操作码。算上寻址模式，256种指令都不够用的，所以STM8靠前面增加前缀字节来扩展。从手册里面截一个例子如下(这是XOR指令的多种编码)：

在指令的操作码后面就是提供数据或地址的字节了，长度由操作码加上前缀来决定。

编写反汇编程序就是写一个根据字节数据流的查表过程。上面我做的那个表只是划分了指令的分布，涉及到寻址模式的细节还是得一边写一边查手册。从表上看，操作码的高半字节大概可以把指令划分为几类，再用低半字节去细分指令，于是我的程序解码第一步就是一个 switch-case 结构来划分任务：

int decode_instr(unsigned char opcode)

{

switch(opcode>>4)

{

case 1: case 0x0A: case 0x0B: case 0x0C:

case 0x0D: case 0x0E: case 0x0F:

return decode_group1(opcode);

case 0: case 3: case 4: case 6: case 7:

return decode_group2(opcode);

case 5:

if(Prefix==0x72)

return decode_group2(opcode);

else

return decode_5x(opcode);

case 8:

return decode_8x(opcode);

case 2:

return decode_2x(opcode);

case 9:

return decode_9x(opcode);

default:

return -1;

}

解码的结果是放到全局变量里面的，返回值只代表了指令是否有效。例如，表格最右边一列的指令我是这样解析的：

int decode_9x(unsigned char opcode)

{

AutoXY=1;

switch(opcode&0x0f)

{

case 0: return set_prefix(0x90);

case 1: return set_prefix(0x91);

case 2: return set_prefix(0x92);

case 3: format(0, LDW, regX, regY);

format(0x90, LDW, regY, regX);

return 1;

case 4: format(0, LDW, regSP, regX);

return 1;

case 5: format(0, LD, regXH, regA);

return 1;

case 6: format(0, LDW, regX, regSP);

return 1;

case 7: format(0, LD, regXL, regA);

return 1;

case 8: format(0, RCF, 0, 0);

return 1;

case 9: format(0, SCF, 0, 0);

return 1;

case 0xA: format(0, RIM, 0, 0);

return 1;

case 0xB: format(0, SIM, 0, 0);

return 1;

case 0xC: format(0, RVF, 0, 0);

return 1;

case 0xD: format(0, NOP, 0, 0);

return 1;

case 0xE: format(0, LD, regA, regXH);

return 1;

case 0xF: format(0, LD, regA, regXL);

return 1;

default:

return -1;

}

主要是靠 format() 函数根据当前的指令前缀来翻译操作码：指令名称，寻址的第一操作数、第二操作数。若一共写 256 个 case 分支就太繁琐了，需要抓住共性，像表格中绿色背景的这一组指令我是这么处理的：

int decode_group2(unsigned char opcode)

{

int instr;

AutoXY=1;

switch(opcode&0x0f)

{

case 1:

switch(opcode>>4)

{

case 0: format(0, RRWA, regX, 0); return 1;

case 3: format(0, EXG, regA, longmem); return 1;

case 4: format(0, EXG, regA, regXL); return 1;

case 6: format(0, EXG, regA, regYL); return 1;

default: return -1;

}

break;

case 2:

switch(opcode>>4)

{

case 0: format(0, RLWA, regX, 0); return 1;

case 3: format(0, POP, longmem, 0); return 1;

case 4: format(0, MUL, regX, regA); return 1;

case 6: format(0, DIV, regX, regA); return 1;

case 7: return set_prefix(0x72);

}

break;

case 5:

switch(opcode>>4)

{

case 3: format(0, MOV, longmem, imm8); return 1;

case 4: format(0, MOV, mem, mem); return 1;

case 6: format(0, DIVW, regX, regY); return 1;

default: return -1;

}

break;

case 0xB:

switch(opcode>>4)

{

case 3: format(0, PUSH, longmem, 0); return 1;

case 4: format(0, PUSH, imm8, 0); return 1;

case 6: format(0, LD, offSP, regA); return 1;

STM8 反汇编工具
