2021年09月09日 | DCS的基本结构与组成部分

2021-09-09 来源：elecfans

　　DCS是分布式控制系统Distributed Control System的缩写，在国内自控行业又称之为集散控制系统。即所谓的分布式控制系统，或在有些资料中称之为集散系统，是相对于集中式控制系统而言的一种新型计算机控制系统，它是在集中式控制系统的基础上发展、演变而来的。在系统功能方面，DCS和集中式控制系统的区别不大，但在系统功能的实现方法上却完全不同。DCS自1975年问世以来，已经经历了二十多年的发展历程。在这二十多年中，DCS虽然在系统的体系结构上没有发生重大改变，但是经过不断的发展和完善，其功能和性能都得到了巨大的提高。总的来说，DCS正在向着更加开放，更加标准化，更加产品化的方向发展。DCS控制系统虽然是强大，但是对它了解的人并不多。

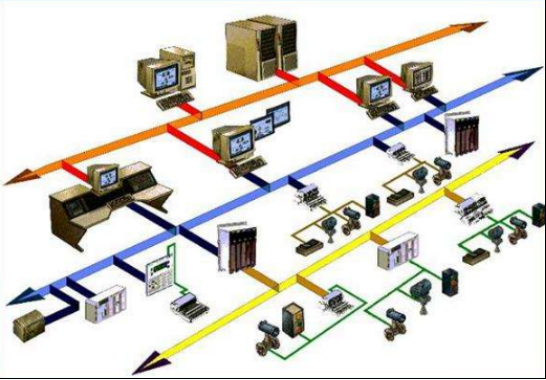

　　DCS的基本结构

　　DCS控制系统包括分散过程控制装置、操作管理装装置、数据通信系统。

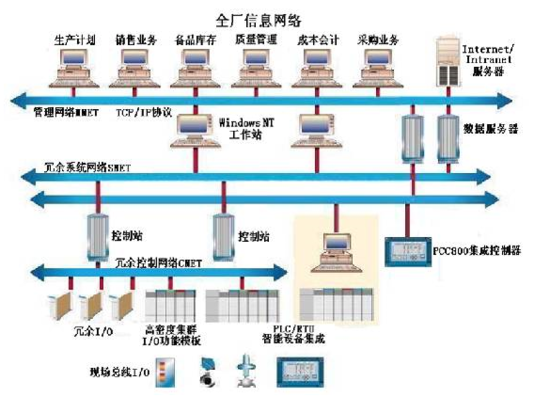

　　 DCS的基本结构与组成部分

　　分散过程控制装置

　　是集散控制系统与生产过程间的界面，生产过程的各种变量通过分散控制装置转化为操作监视的数据，而操作的各种信息也通过分散控制装置送到执行机构。在分散控制站装置内，进行模拟量与数字量的相互转换，完成控制算法的各种运算，对输入量与输出量进行有关的软件滤波及其他的一些运算。

　　操作管理装置

　　是操作人员与集散控制系统间的界面，操作人员通过操作管理装置了解生产过程的运行状况，并通过它发出操作指令给生产系统。生产过程的各种参数在操作管理装置上显示，以便于操作人员监视和操作。

　　包括操作员站和工程师站，完成系统的操作和组态。以及工厂管理信息系统（MIS系统），这是DCS更高层次的应用。

　　数据通信系统

　　完成分散控制装置与操作管理装置之间的数据传递与交换，使之连成一个整体。通讯网络有几种不同的结构行式。如总线式、环形和星形。总线形在逻辑上也是环形的。星形的只适用于小系统。不论是环形还是总线形，一般都采用广播式。其它一些协议方式已用的较少。通讯网络的速率在10M和100M左右。

　　有的集散控制系统在分散控制装置内又增加了现场级的控制装置和现场总线的通信系统；有的集散控制系统在操作管理装置内增加了综合级的控制装置和相应的通信系统。但从总的结构来看，都是由这三部分组成的。

　　DCS控制系统组成部分

　　世界上有多种类型的DCS，在功能、容量、特点上各具特色，其结构特点主要有以下五大部分。

　　1、人机接口：包括操作员接口和工程师接口。前者实现对工艺过程运行的监视和操作，通过通讯网络与现场控制站连接；后者实现对控制功能的组态，直接与现场控制站连接。

　　2、现场控制站：现场控制站是DCS的核心，DCS由它实现对现场过程信号进行输入/输出、数据采集、反馈控制、顺序控制等。

　　3、通讯网络：用于连接各个站进行相互通讯、交换数据。

　　4、通用计算机接口：用于DCS与通用计算机连接通讯，完成更高层次的控制和管理。

　　5、上位机：上位机主要实现高层次的优化管理。如优化控制、成本管理与控制等。

DCS 基本结构组成部分
