2021年09月14日 | ZDS2022示波器百集实操视频之77：DS18B20协议触发
2021-09-14
大家好，上期视频我们与大家分享了DS18B20协议的解码操作，其中提到触发模式包括开始段触发与指令触发，本期视频我们就来详细地演示下如何对DS18B20的触发模式进行设置。
您一旦在解码模块中开启协议触发，按下【Trigger】键，触发类型就自动变成了已解码的DS18B20协议，此时协议的触发参数设置既可以在解码模块中协议参数中的触发设置中进行，也可以在触发模块中协议参数中的触发设置中进行操作，触发源选择通道1，触发模式选择指令触发，然后设置ROM指令和RAM指令，其中ROM指令包括6种，RAM指令包括7种设置，我们设置ROM指令为Read（33），RAM指令设为Write（4E），调整水平偏移，使屏幕上出现一个完整的帧，此时，可看到屏幕上协议已稳定触发。

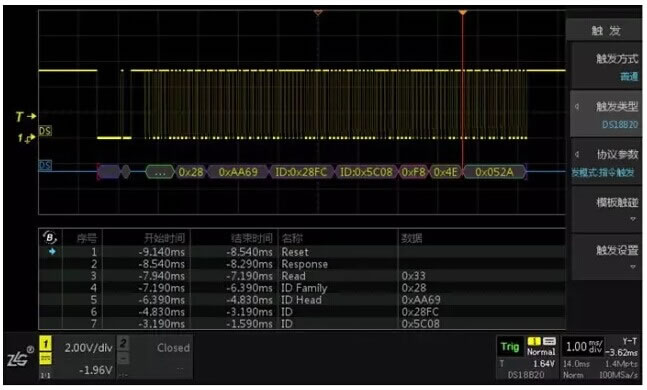

图1 DS18B20协议触发
ZDS2022示波器协议解码与触发相结合，协议观察更有意义！
