2021年09月29日 | STM32:位带操作分析
2021-09-29 来源：eefocus
传统操作：修改一个32位寄存器内值的方法是，从寄存器中取出值，修改这个值，然后再放回这个寄存器中。
位带操作：对于位带区的每一位，在位带别名区都有一个32位的地址对应，当需要修改值时，直接对该地址所指向的值进行修改。
位带区：支持位带操作的地址区，也就是说此区域可以给它起一个地址别名。
位带别名：即为上述映射到的32位地址（别名）所在区域，对这个别名地址的访问最终作用到位带区的访问上。
支持位带操作的两个内存区域是：
0X2000_0000-0X200F_FFFF（SRAM区中的最低1MB）
0X4000_0000-0X400F_FFFF（片上外设区中的最低1MB）

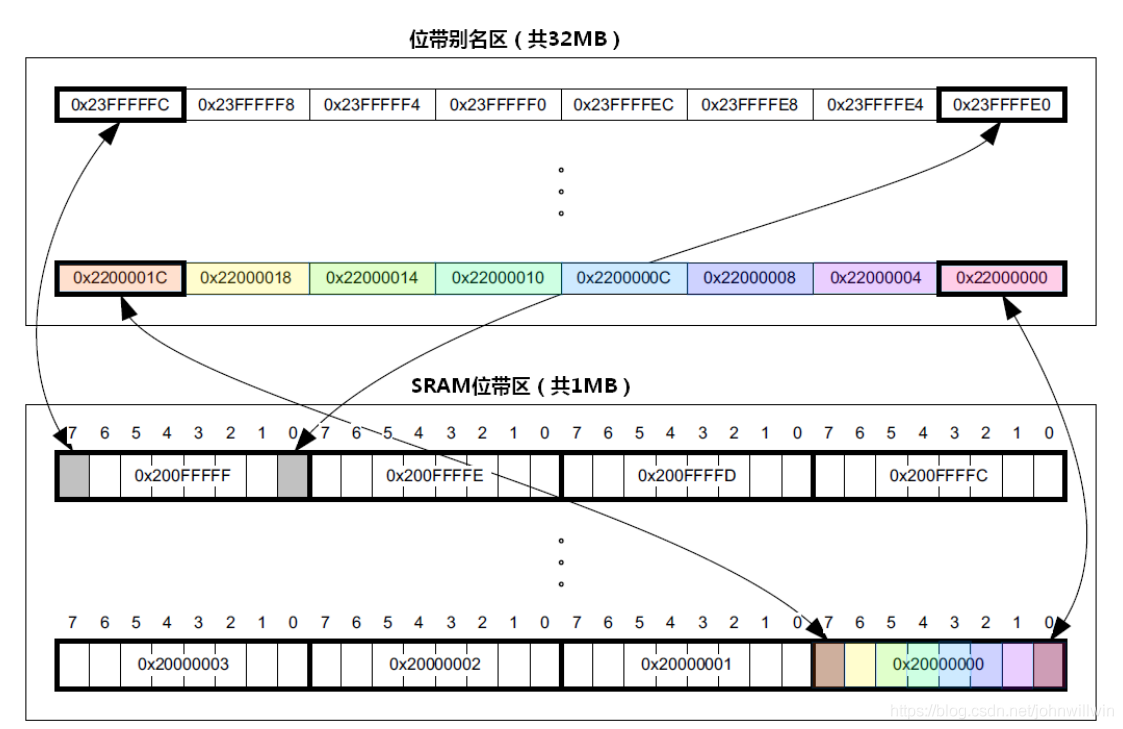

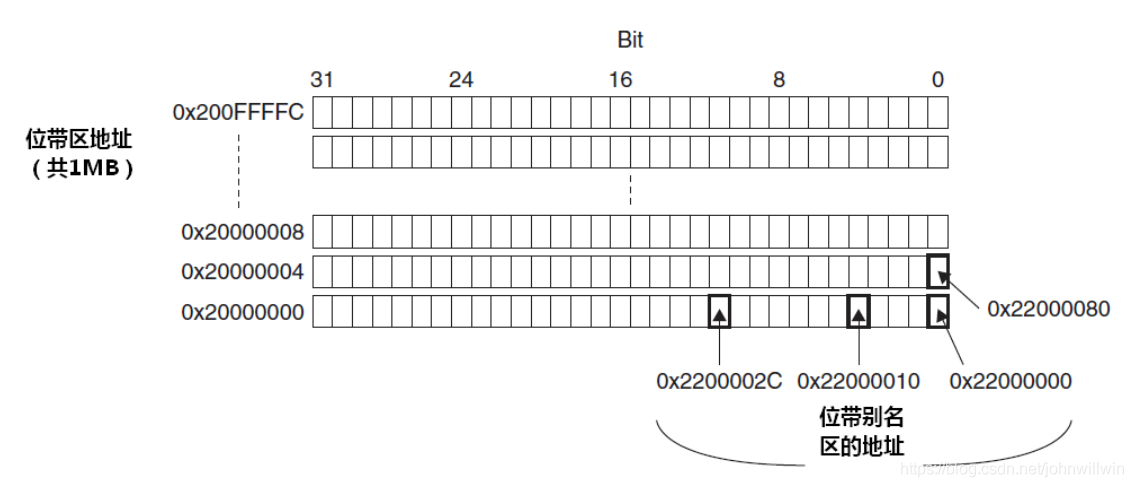

位带区与位带别名区之间的映射关系见下图

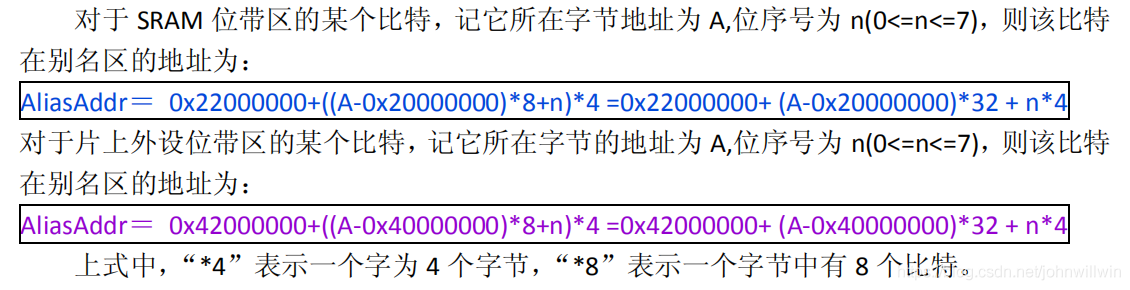

位带区到位带别名区的地址映射公式：
在编程中，我们会把以上公式合并成一个公式
(addr & 0xF0000000)+0x02000000+((addr & 0x00FFFFFF<<5)+(bitnum<<2))
(addr & 0xF0000000)目的是取出addr的最高位（根据映射表可知最高位非2即4），通过最高位来区分是SRAM还是片上外设，再加上0x02000000即复原了SRAM/外设位带别名区的起始地址，(addr & 0x00FFFFFF<<5)实际上是实现原式中的（A-0x20000000)*8*4，(bitnum<<2)等同于n*4.
