2021年09月30日 | 快速理解STM32位带操作原理和用途
2021-09-30 来源:eefocus
说到位带操作,可能很多人比较陌生,但说到控制IO,你肯定不会陌生。有的项目为了最大效率控制IO,使用位带操作。下面就来简单说说未带操作的内容。
一、初识位带操作
Bit-banding简称位带,有人也叫位段。支持位带操作后,可以使用普通的加载/存储指令来对单一的比特进行读写。
很多朋友是从学习51单片机过来的,都知道P1.1这个引脚可以单独控制,我们操作的这个引脚就是一个Bit位。
我们都知道在STM32中不能直接操作寄存器的某一个Bit位,比如单独控制PA端口输出数据寄存器中的ODR1,如下图:

STM32F1内核Cortex-M3早就考虑到了这个问题,为了能达到直接操作ODR1这类Bit位,就在内核中开辟了一块地址区域(位带别名):可以将ODR1这类Bit位(位带区)映射到位带别名区域对应的地址,只需要操作映射后的地址,就可以实现操作这个ODR1位了。
简单来说就是映射操作,只是这个映射操作有许多约定要遵循。
二、位带操作中的映射关系
在Cortex-M3中有两个区实现了位带操作,其中一个是 SRAM区的最低 1MB 范围,第二个则是片内外设区的最低 1MB 范围。

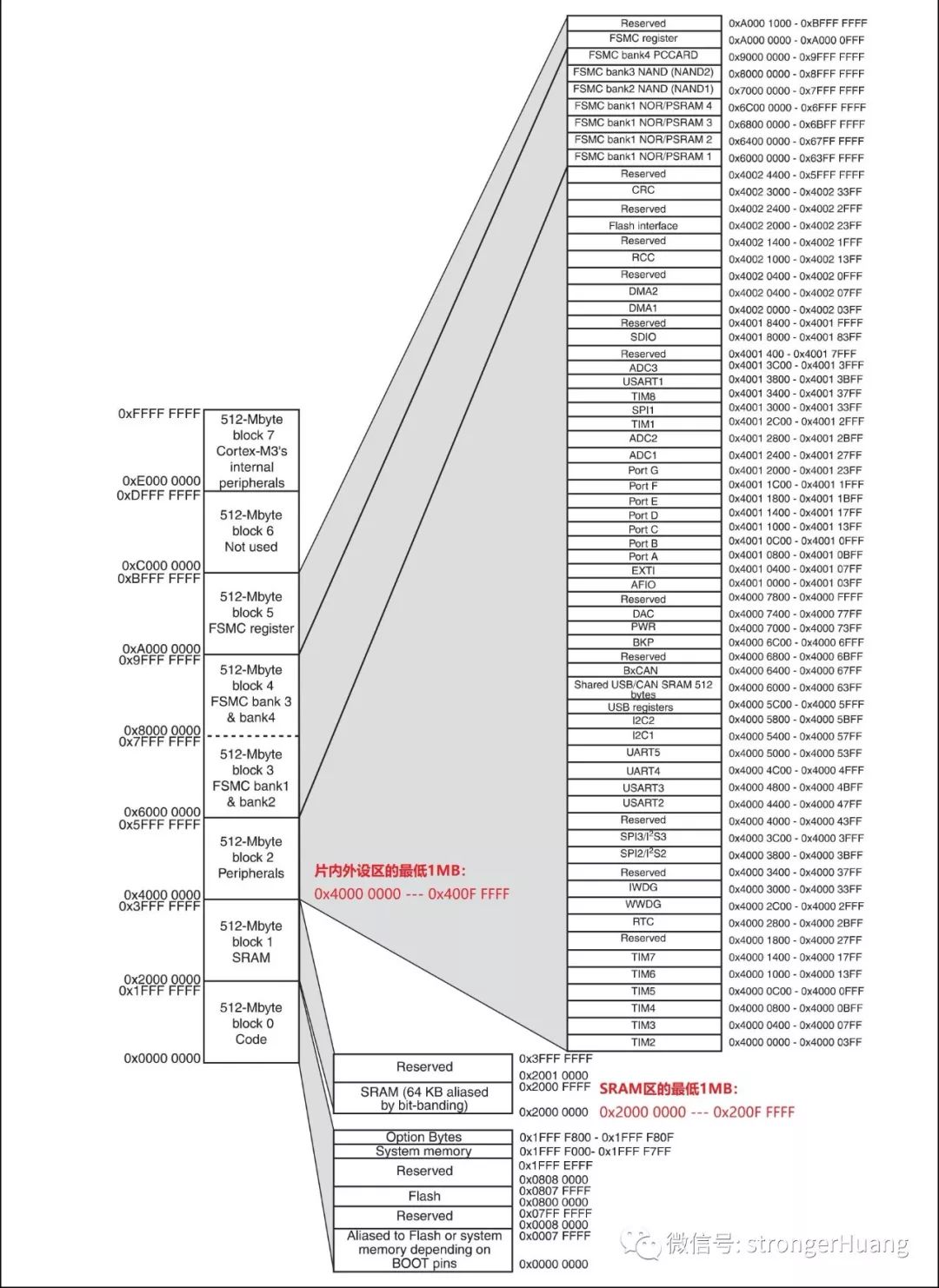

这两个区域如下图红色标注的区域:

这两个1MB将分别映射到另外两个地址区域:
1.SRAM区的最低1MB(0x2000 0000 --- 0x200F FFFF) 映射到(0x2200 0000 --- 0x23FF FFFF)。
2.片内外设区的最低1MB(0x4000 0000 --- 0x400F FFFF)映射到(0x4200 0000 --- 0x43FF FFFF)。

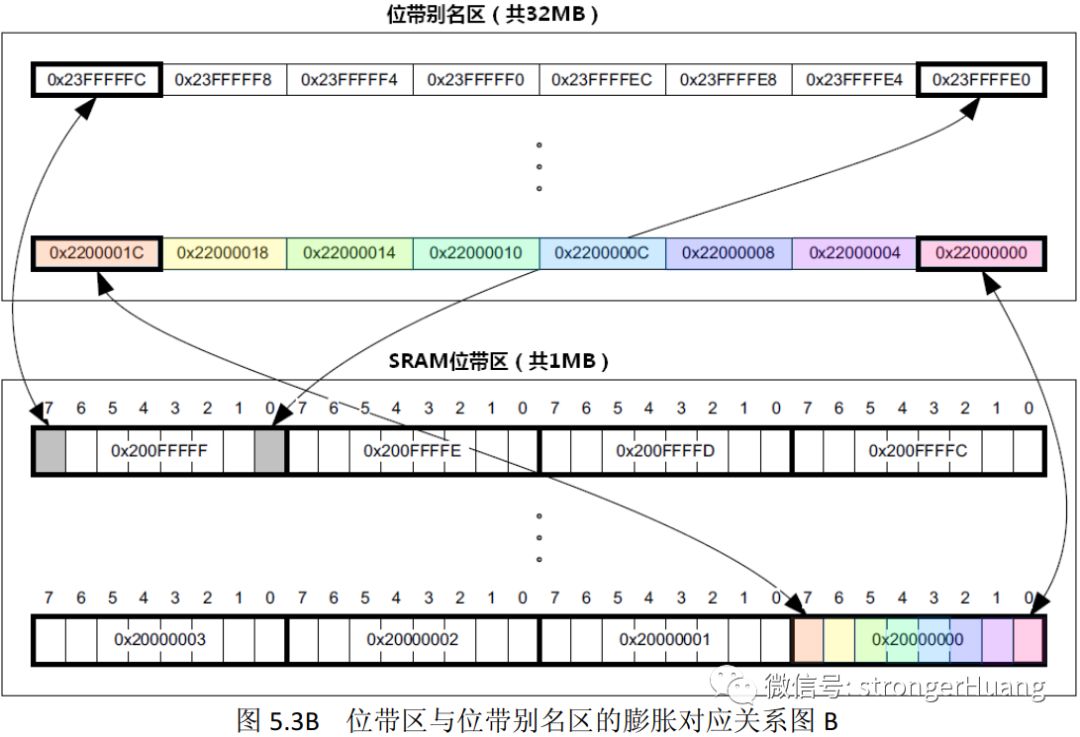

其实就是映射到偏移(距离自身)0x0200 0000外的32MB空间(位带别名区),如下图SRAM区映射关系:

提示:看图中的有颜色的8Bit,它是映射到偏移0x0200 0000外的32Bit(4Byte)空间上。我们读写0x2200 0000这个地址,其实就是操作0x2000 0000中的Bit0位。
这就是所谓的“比特的膨胀对应关系”,1Bit膨胀到32Bit(4字节)。4字节对应的就是那1Bit位的地址,而这个地址中的数据只有最低一位才有效(LSB)。
解释上面多处出现的关键词
位带区:支持位带操作的地址区;
位带别名:对别名地址的访问最终作用到位带区的访问上;
三、位带区->别名区计算公式
位带操作的主要目的:通过Bit位地址(A)计算得到别名区地址(AliasAddr)。
1.SARM区计算公式
AliasAddr = 0x22000000 + ((A‐0x20000000)*8+n)*4 = 0x22000000+(A-0x20000000)*32 + n*4
2.片上外设区计算公式
AliasAddr = 0x42000000 + ((A-0x40000000)*8+n)*4 = 0x42000000+(A-0x40000000)*32 + n*4
由于映射关系一样,所以公式原理也一样,只是地址不一样。计算公式需要结合上图比特的膨胀对应关系来理解。
*8:1个字4个字节;
*4:1个字节8Bit;
四、代码实现
利用上面计算公式,代码实现的过程就很简单,我们的目的就是对“AliasAddr”这个地址进行读写操作。
1.RAM位带操作宏定义
#define BITBAND_RAM(RAM, BIT) (*((uint32_t volatile*)(0x22000000u + (((uint32_t)&(RAM) - (uint32_t)0x20000000u)<<5) + (((uint32_t)(BIT))<<2))))
2.外设寄存器位带宏定义
#define BITBAND_REG(REG, BIT) (*((uint32_t volatile*)(0x42000000u + (((uint32_t)&(REG) - (uint32_t)0x40000000u)<<5) + (((uint32_t)(BIT))<<2))))

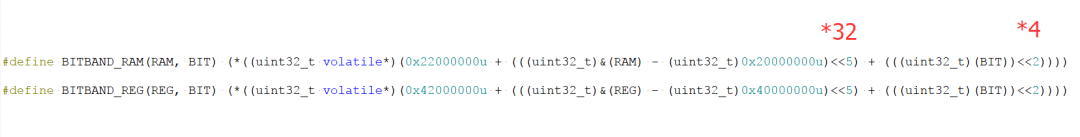

方便大家对比,给一个截图:

A.RAM地址0x20001000的Bit1位写0
BITBAND_RAM(*(uint32_t *)0x20001000, 1) = 0;
B.读取RAM地址0x20001000的Bit1位
uint8_t Val;
Val=BITBAND_RAM(*(uint32_t *)0x20001000, 1);
C.对PA1数据输出寄存器输出1
BITBAND_REG(GPIOA->ODR, 1) = 1;
D.读取PA1数据输出寄存器
uint8_t Val;
Val=BITBAND_REG(GPIOA->ODR, 1);
这里就是操作某一个地址,类似于操作指针一样;
五、位带操作优缺点
1.优点
相比直接操作寄存器代码更简洁,运行效率更高。避免在多任务,或中断时出现紊乱等。
2.缺点
操作不当(传入地址参数不对),容易出现总线Fault。
六、说明
关于Cortex-M3的位带操作,详情可以参看Cortex-M3技术参考手册(权威指南)。
我了解Cortex-M处理器中,Cortex-M3、Cortex-M4都具有位带操作,Cortex-M0,Cortex-M+好像不支持。具体可以下载相关的技术参考手册查看。
